Nice BM4024 è un automatismo interrato con encoder magnetico per cancelli a battente, progettato per un uso intensivo.
PARAMETRI DEL CANCELLO
- peso del cancello fino a 650 kg
- lunghezza dell'anta: fino a 4 m

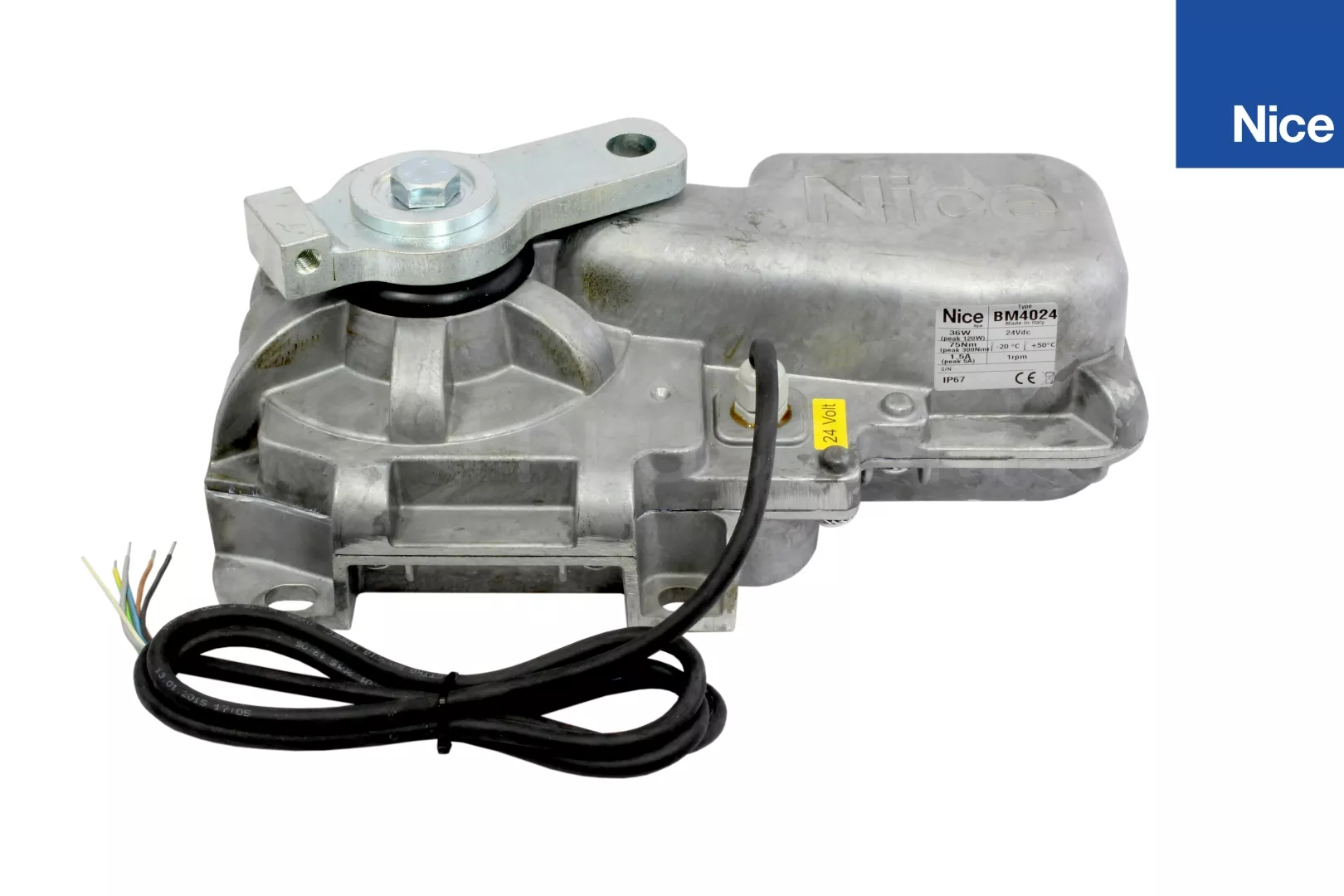

Nice L-FAB BM4024 Attuatore sotterraneo 24V
| PARAMETRI DELL'ATTUATORE
- alimentazione motore: 24V
- consumo di energia: 120W max
- velocità: 1 rpm
- coppia: 300Nm
- intensità: 60 cicli/ora
- grado di protezione: IP67
- temperatura di lavoro: -20°C...+50°C
- dimensioni: 375x225x110 mm
- encoder magnetico incorporato
- per uso intensivo
|
Nice BM4024 appartiene al gruppo di attuatori interrati L-FAB. Questi attuatori consentono un'installazione di automazione elegante e discreta per cancelli con ante lunghe fino a 4 m e un peso di 350 kg; se l'anta è più corta, fino a 2,5 m, l'attuatore può gestire un peso fino a 650 kg.
L'angolo di apertura standard è di massimo 110°, con l'utilizzo di accessori aggiuntivi che aumentano l'angolo di apertura, è possibile raggiungere i 360°.
Il vantaggio principale degli operatori interrati è l'estetica e la discrezione dell'azionamento, che è invisibile e non rovina l'immagine del cancello.
Il secondo importante punto di forza degli operatori interrati è la possibilità di essere installati in un luogo dove, a causa di
- ingresso stretto
- pilastri molto stretti in cui la dimensione A è inferiore a 100 mm
non c'è spazio per l'installazione di azionamenti a vite o a braccio battente
MONTAGGIO E INSTALLAZIONE
Prima di installare l'attuatore interrato, è necessario installare correttamente il drenaggio per scaricare l'acqua in eccesso. Sebbene l'attuatore sia racchiuso in una custodia sigillata con grado di protezione IP67, non deve essere immerso completamente per più di 30 minuti.
Gli attuatori devono essere installati in
un alloggiamento speciale, il BOX FONDAMENTALE realizzato:
- in acciaio inox BMBOX4I ideale per condizioni estreme
- con rivestimento cataforetico BMBOX4 altamente resistente alla corrosione
Lo sblocco di emergenza dell'anta avviene tramite meccanismi di sblocco a chiave o a leva. L'utente può accedere al meccanismo sia dall'interno che dall'esterno e l'azionamento non richiede una grande forza.

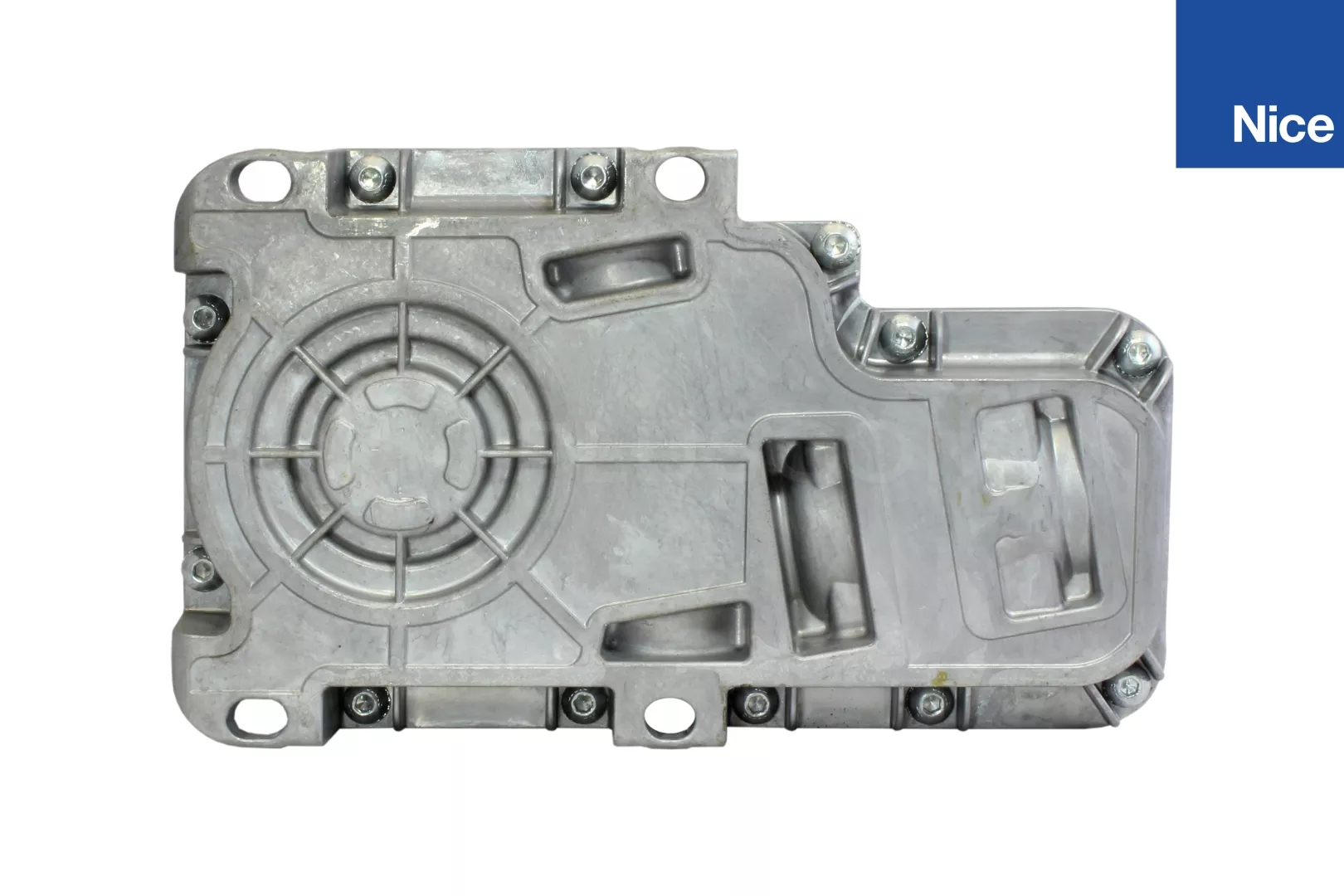

Nice L-FAB BM4024 Attuatore sotterraneo 24V
UNITÀ DI CONTROLLO
Per controllare l'attuatore si consiglia di utilizzare un'unità di controllo:
- MC824H per cancelli a 2 ante da 24V

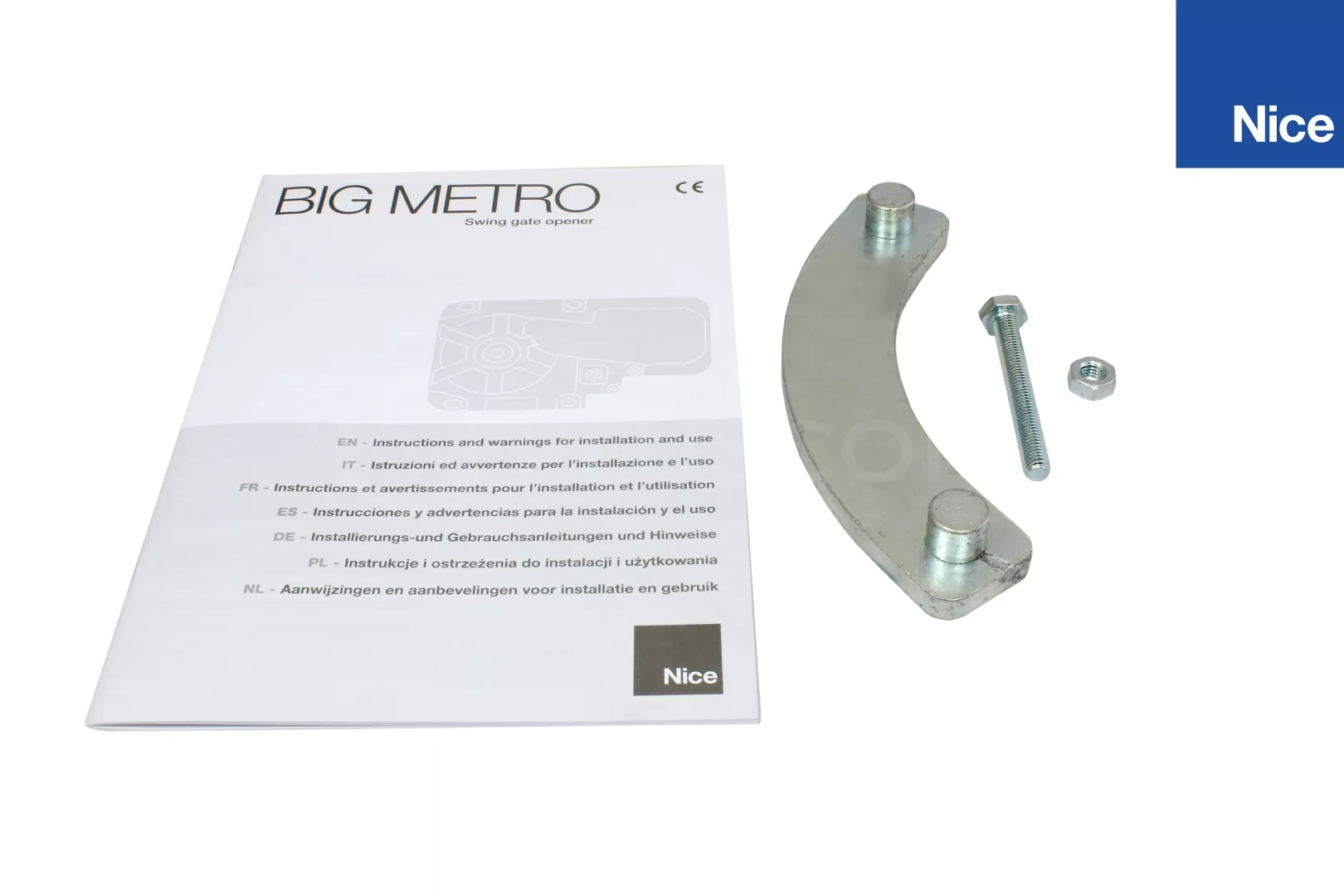

Nice L-FAB BM4024 Attuatore sotterraneo 24V
