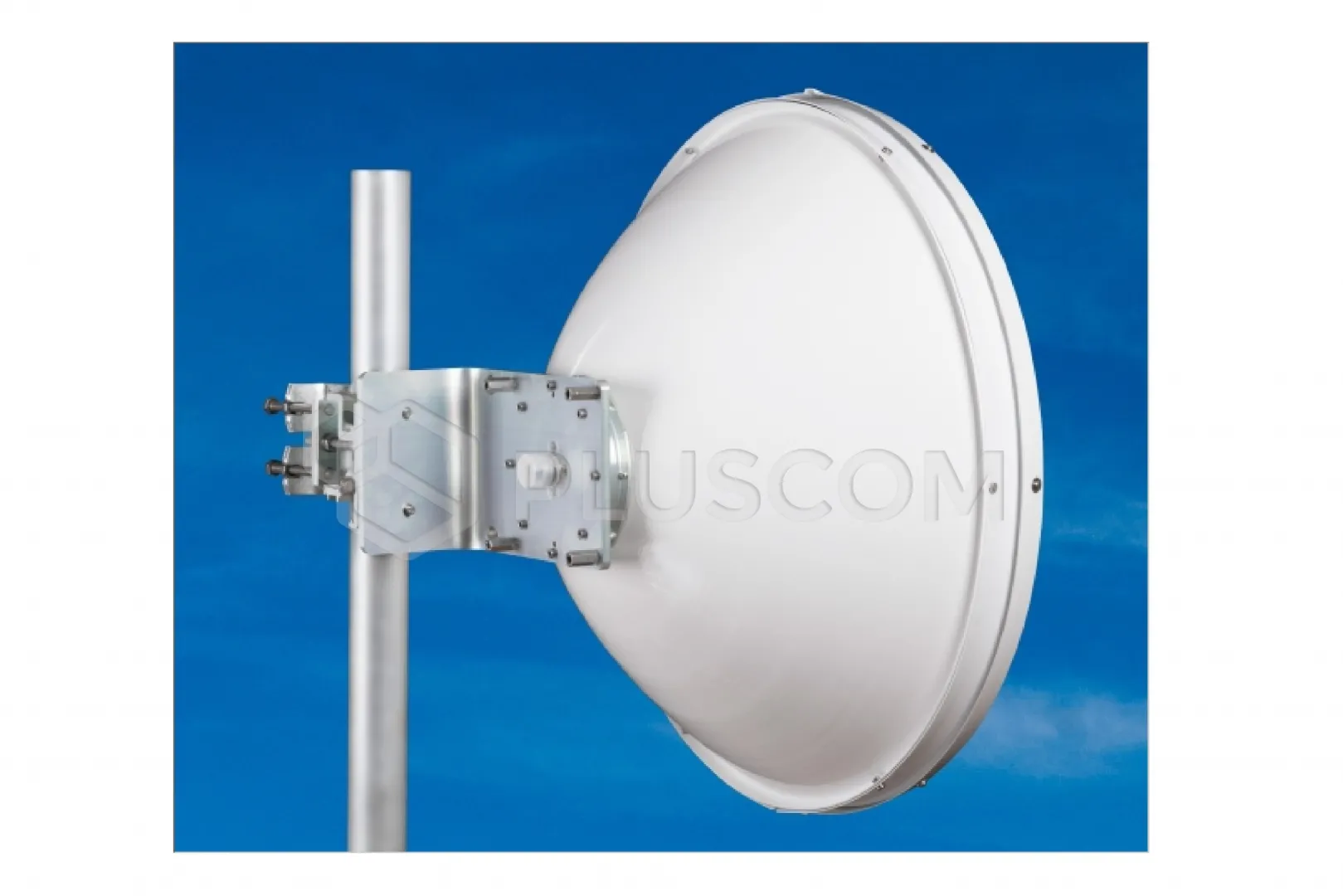

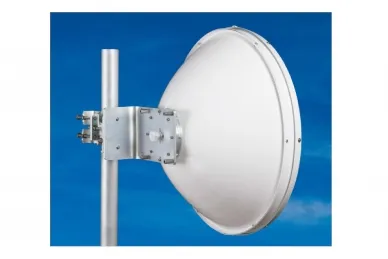

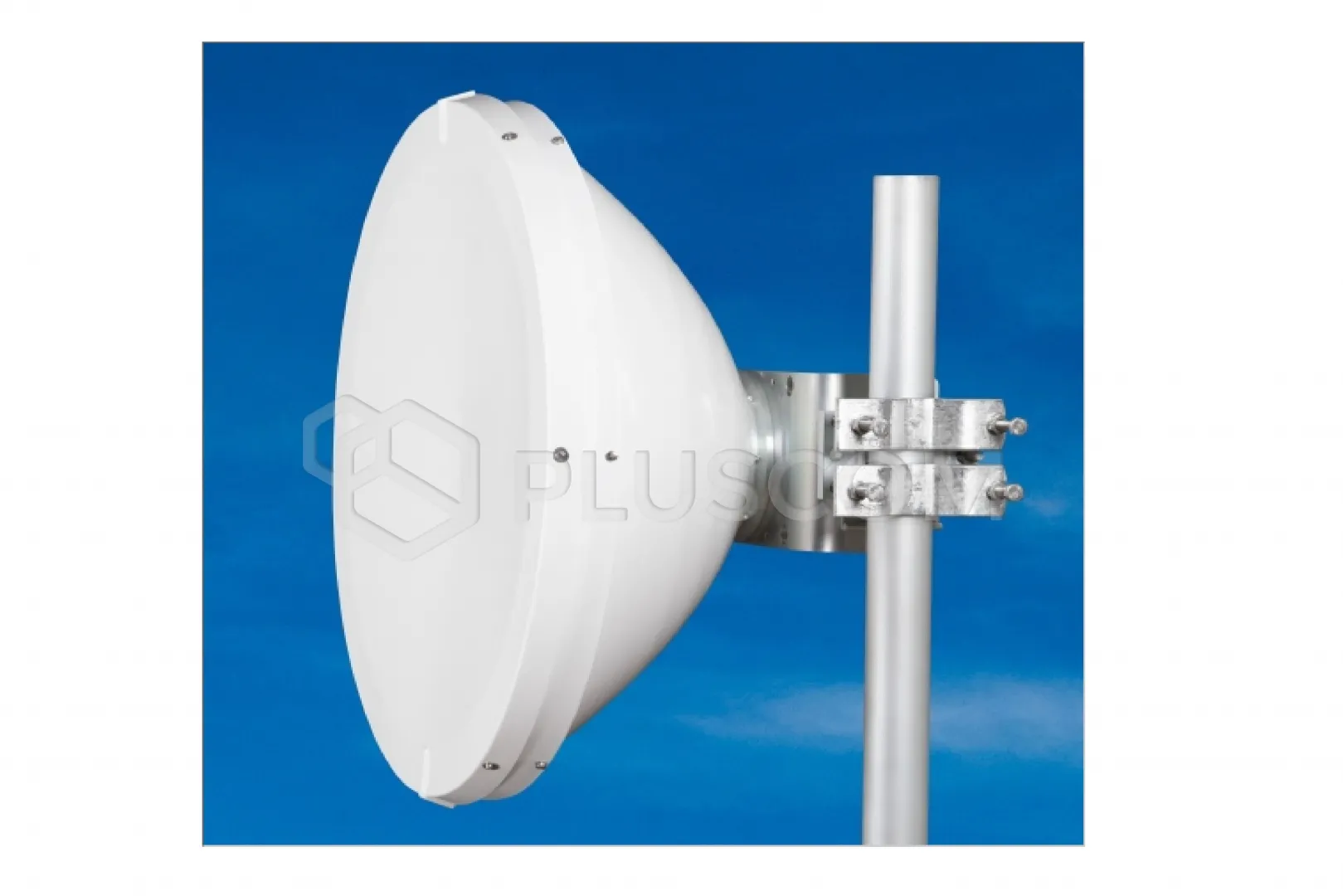

Jirous Antenna parabolica JRME-680-10/11

Jirous Antenna parabolica JRME-680-10/11

L'antenna JRME – 680 – 10/11 è destinata alle comunicazioni a microonde nella banda di frequenza 10 e 11 GHz. Il funzionamento preciso con riflettore profondo e flangia soddisfa gli standard ETSI classe 3 e ACMA - RALI FX3 classe B.

CARATTERISTICHE:

• Parabola profonda e flangia aggiuntiva con resistenza alle interferenze eccezionalmente elevata e alta resistenza meccanica
• Rapporto anteriore/posteriore molto elevato
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Gamma di frequenza: 10,0 – 12,0 GHz
• Guadagno – bassa frequenza: 34,1 ± 1 dBi
• Guadagno – alta frequenza: 36,0 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 61 dB
• XPD: ≥ 35 dB
• Larghezza del fascio - 3 dB: 3° ± 0,5°
• Attenuazione di riflessione: ≥ 18 dB/10,3 – 11,7 GHz
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica
  - US FCC parte 101A | 10,550 – 10,680 GHz
  - US FCC Parte 101B | 10,7 – 11,7 GHz
  - Classe 3 ETSI EN 302-217-4-2
  - Classe B ACMA - RALI FX3

Parametri meccanici:

• Parabola: Ø 680 mm, lega di alluminio
• Radome: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: guida d'onda circolare Ø 19 mm
• Montaggio su palo: Ø 40–120 mm
• Carico del vento operativo: 180 km/h (112 mph)
• Resistenza al carico del vento: 240 km/h (149 mph)
• Peso dell'antenna: 7,3 kg
• Peso del supporto: 3,2 kg

Si consiglia il montaggio su un palo con diametro minimo di ø 50 mm in zone dove sono previsti venti forti.
