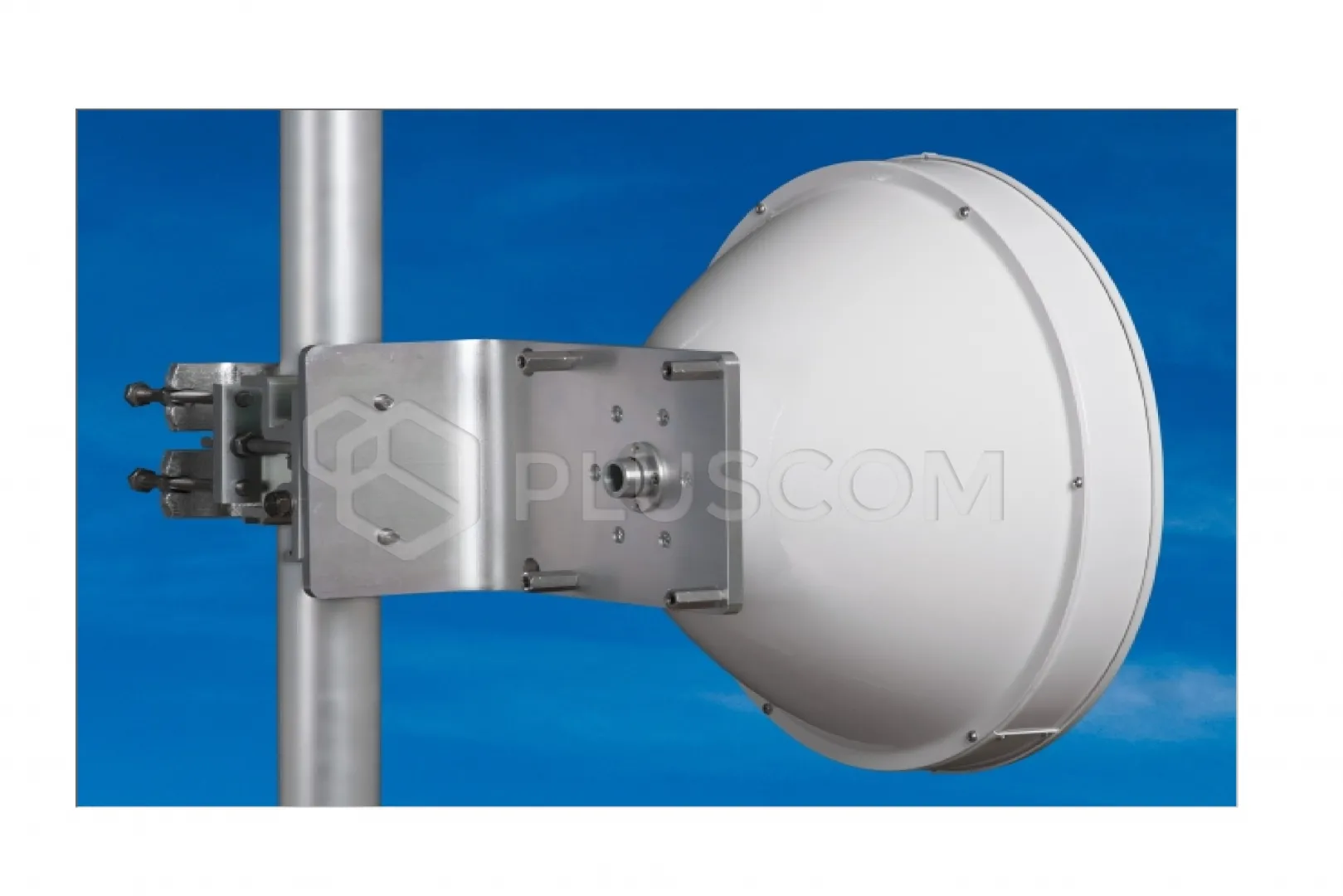

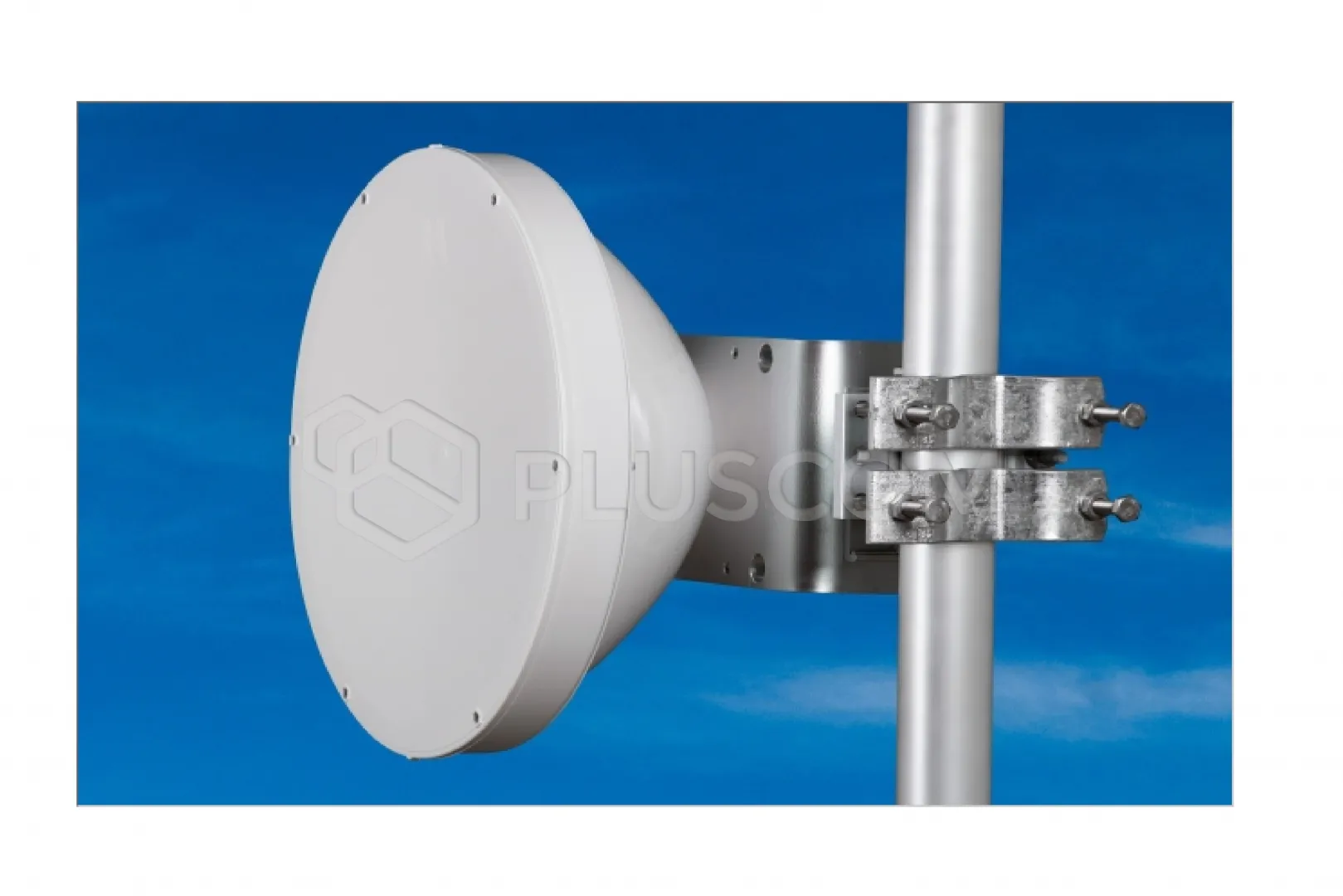

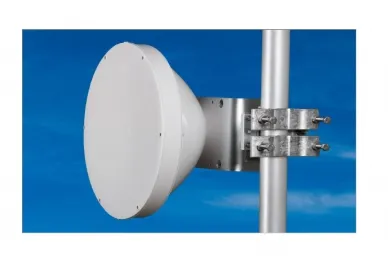

Jirous Antenna parabolica JRME-400-10/11

Jirous Antenna parabolica JRME-400-10/11

L'antenna JRME – 400 – 10/11 è destinata alle comunicazioni a microonde nella banda di frequenza 10 e 11 GHz. Il funzionamento preciso con riflettore profondo e flangia è conforme alla norma ETSI classe 3 e ACMA - RALI FX3 classe B.

CARATTERISTICHE:

• Parabola profonda e flangia aggiuntiva con resistenza alle interferenze eccezionalmente elevata e alta resistenza meccanica
• Rapporto anteriore/posteriore molto elevato
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-400 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Gamma di frequenza: 10,0 – 12,0 GHz
• Guadagno - bassa frequenza: 29,5 ± 1 dBi
• Guadagno - alta frequenza: 30,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 61 dB
• XPD: ≥ 35 dB
• Larghezza del fascio -3 dB: 4,6° ± 1°
• Attenuazione di riflessione: ≥ 18 dB/10,3 – 11,7 GHz
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica: classe 3 ETSI EN 302-217-4-2 v1.5.1
• Classe: B ACMA - RALI FX3

Parametri meccanici:

• Diametro parabola: Ø 400 mm, lega di alluminio
• Radome: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: guida d'onda circolare Ø 19 mm
• Montaggio su palo: Ø 40–120 mm
• Carico del vento operativo 180 km/h (112 mph)
• Resistenza al vento 240 km/h (149 mph)
• Peso dell'antenna 2,6 kg
• Peso del supporto: 2,4 kg
