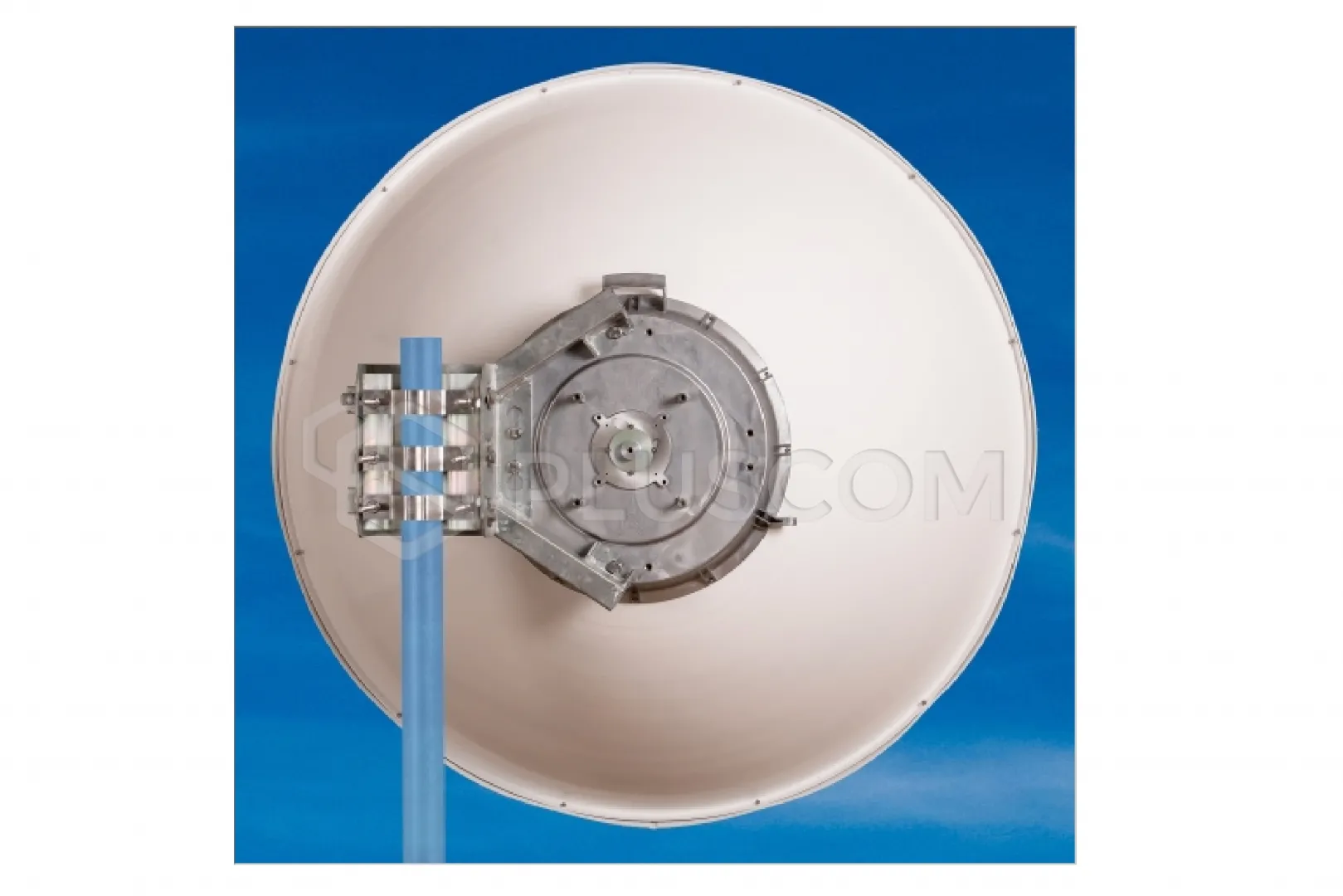

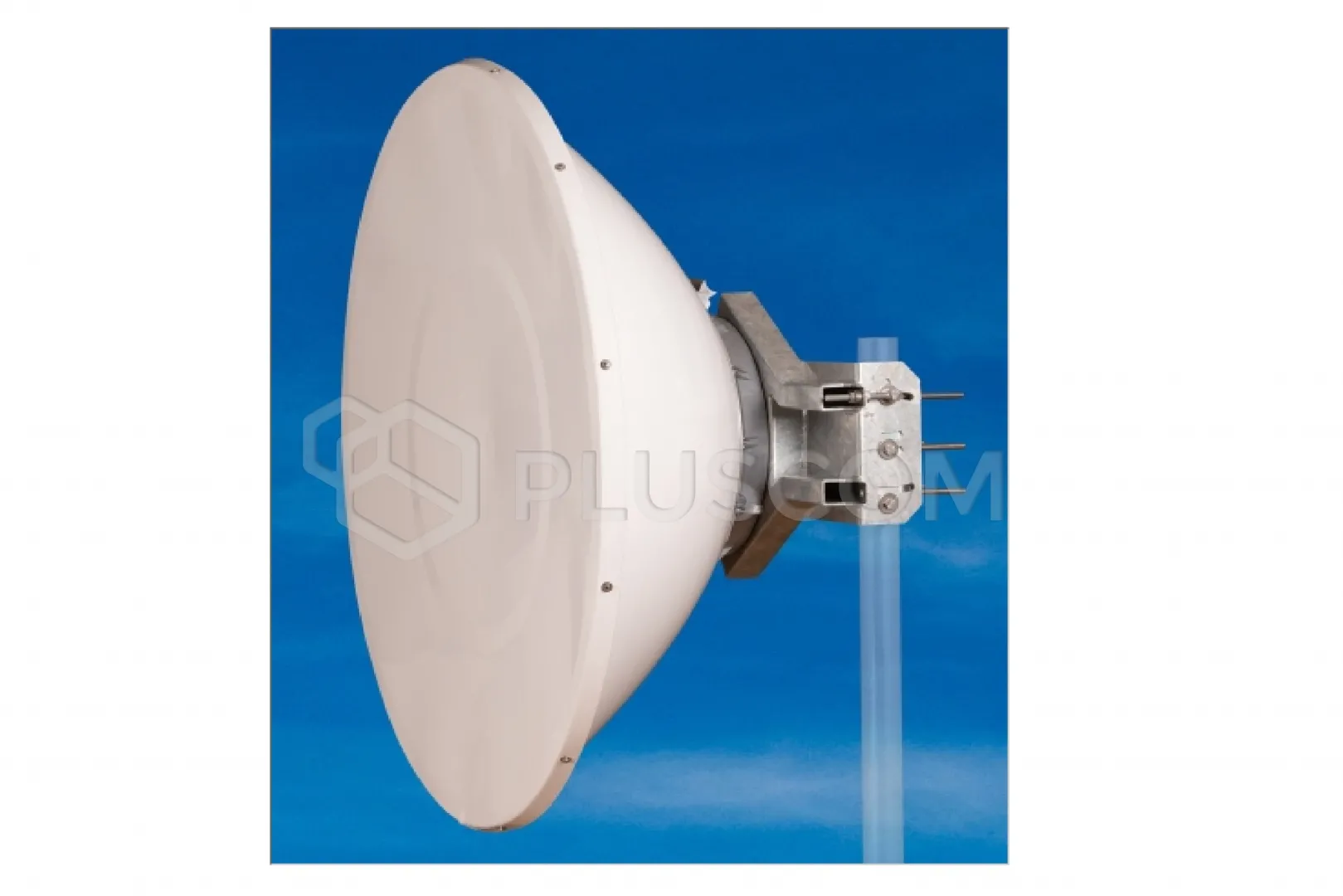

Jirous Antenna parabolica JRMD-1200-10/11

Jirous Antenna parabolica JRMD-1200-10/11

L'antenna JRMD – 1200 – 10/11 è destinata alle comunicazioni a microonde nella banda di frequenza 10 e 11 GHz. La nuova generazione ha una struttura a riflettore profondo con un supporto massiccio.

CARATTERISTICHE:

• Cupola profonda del riflettore con elevata resistenza alle interferenze e alta resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Supporto massiccio con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Elevata stabilità al vento

Struttura per unità MW:

• Consultare la panoramica degli adattatori
• Possibili modifiche personalizzate

Parametri elettrici:

• Intervallo di frequenza: 10,0 – 12,0 GHz
• Guadagno – bassa frequenza: 39,5 ± 1 dBi
• Guadagno – alta frequenza: 40,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 60,5 dB
• XPD: ≥ 37 dB
• Larghezza del fascio 3 dB: 1,5°
• Attenuazione di riflessione: ≥ 16 dB/10,3 – 11,7 GHz
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica:
  - US FCC parte 101A | 10,550 – 10,680 GHz
  - US FCC parte 101B | 10,7 – 11,7 GHz
  - Classe 2 ETSI EN 302-217-4-2

Parametri meccanici:

• Parabola: Ø 1200 mm, lega di alluminio
• Radome: plastica ABS resistente ai raggi UV
• Ingresso/uscita: Guida d'onda circolare Ø 19 mm
• Montaggio su palo:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – con set di tiranti antivento
• Carico del vento operativo
  - senza set di tiranti antivento 110 km/h (68 mph)
  - con kit di tiranti antivento 140 km/h (87 mph)
• Resistenza al vento: 210 km/h (130 mph)
• Peso dell'antenna: 28,5 kg

Si consiglia di utilizzare il kit di rinforzi antivento per l'installazione su pali con diametro inferiore a 80 mm e in zone soggette a forti venti.

Accessori aggiuntivi:

Set di rinforzi antivento JRZ-1200
