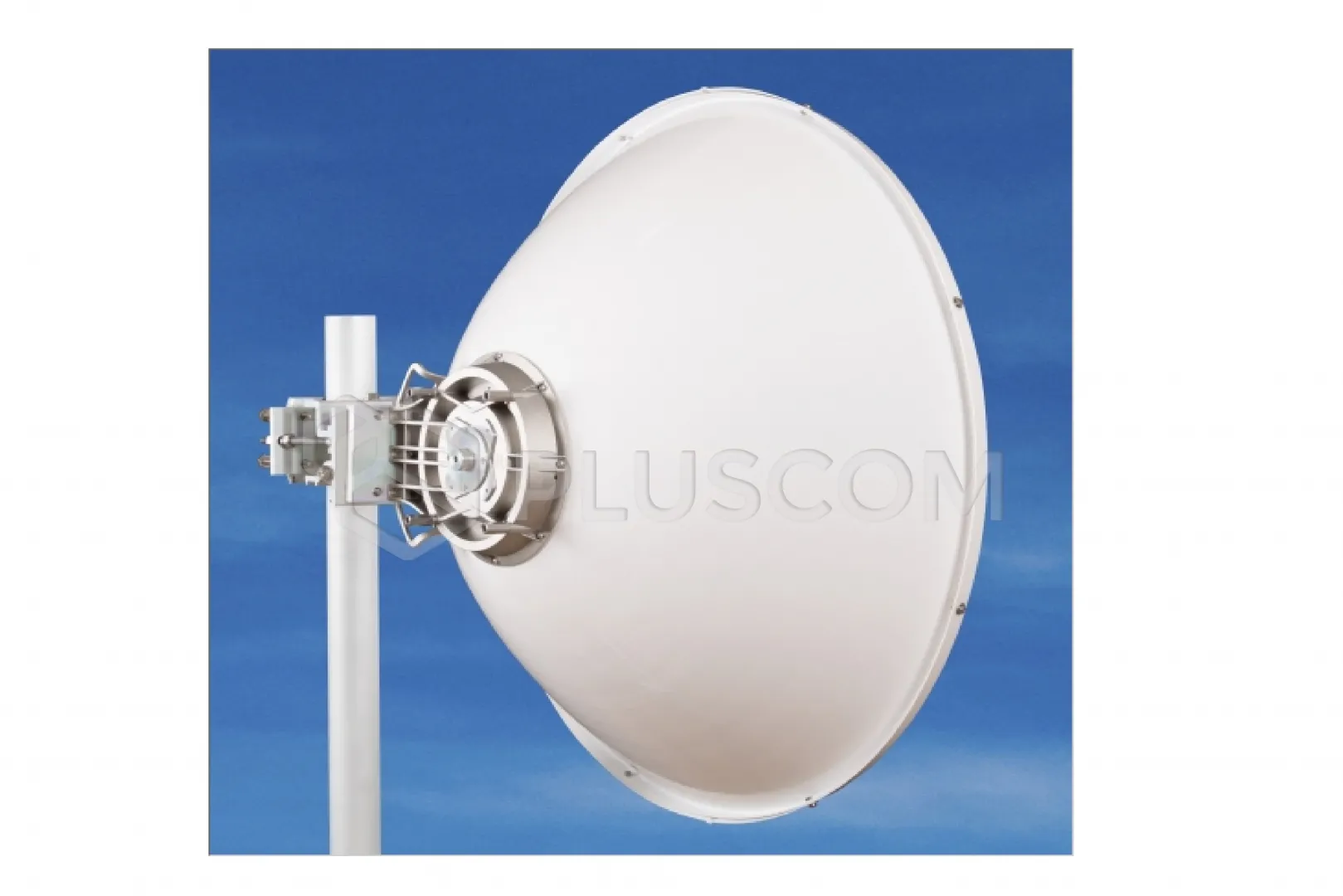

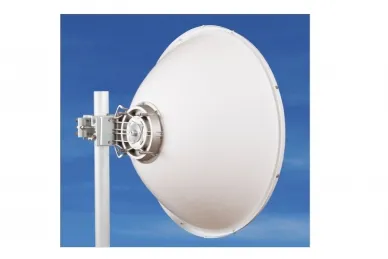

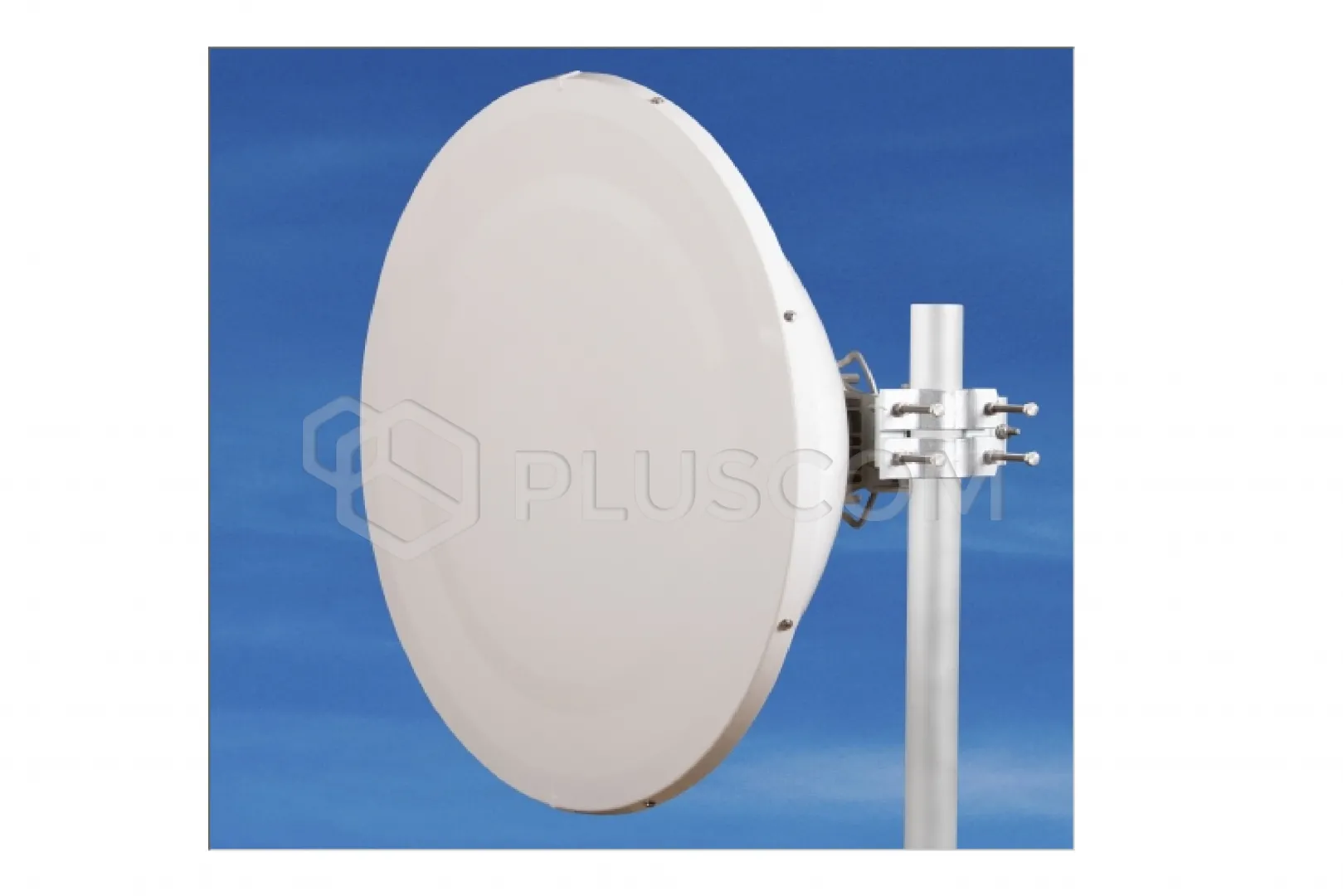

Jirous Antenna parabolica JRMC-900-24/26

Jirous Antenna parabolica JRMC-900-24/26

L'antenna JRMC – 900 – 24/26 è destinata alle comunicazioni a microonde nella banda di frequenza 24 e 26 GHz. Il funzionamento preciso con riflettore profondo soddisfa la norma ETSI classe 3 e FCC cat. A.

CARATTERISTICHE:

• Parabola profonda con elevata resistenza alle interferenze e alta resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Intervallo di frequenza: 24,0 – 26,5 GHz
• Guadagno – bassa frequenza: 44,0 ± 1 dBi
• Guadagno – alta frequenza: 45,0 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 71 dB
• Larghezza del fascio -3 dB: 0,9°
• Attenuazione di riflessione (VSWR): ≥ 18 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica:
  - US FCC cat. A
  - Classe 3 ETSI EN 302-217-4-2 v1.5.1

Parametri meccanici:

• Parabola: Ø 900 mm, alluminio
• Cupola: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: guida d'onda circolare Ø 8 mm
• Montaggio su palo: Ø 40-120 mm
• Carico del vento operativo: 140 km/h
• Resistenza al carico del vento: 210 km/h
• Peso dell'antenna: 9,8 kg
• Peso del supporto: 3,2 kg

Applicazione:

• Parabola profonda per prestazioni migliori
• Facile da montare: prima il supporto, poi l'antenna con solo 2 viti
• Regolazione precisa dell'elevazione (gradiente) e dell'azimut ± 20°
• Estrema stabilità al vento

L'antenna viene fornita con un supporto che ne consente il facile montaggio sul palo.
Il supporto può essere montato separatamente sul palo. Quindi è sufficiente appendere l'antenna con l'unità a microonde. Il supporto consente una regolazione precisa in entrambe le direzioni.

Adatto per il montaggio sul lato destro e sinistro.
Nelle zone in cui sono previsti venti forti, si consiglia il montaggio su un palo con diametro minimo di ø 70 mm.
