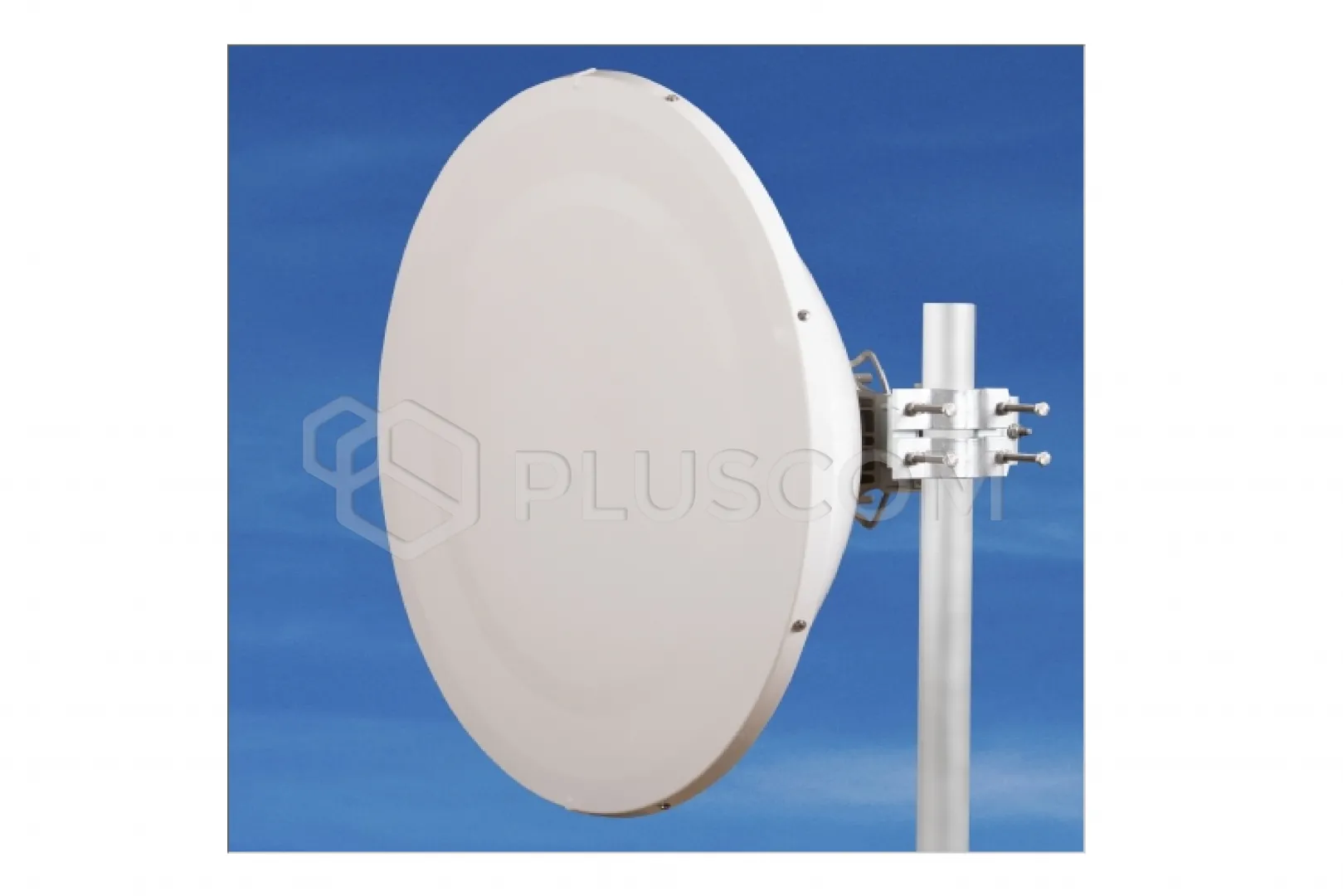

Jirous Antenna parabolica JRMC-900-17/18

Jirous Antenna parabolica JRMC-900-17/18

L'antenna JRMC – 900 – 17/18 è destinata alle comunicazioni a microonde nella banda di frequenza 17 e 18 GHz. Il funzionamento preciso con riflettore profondo è conforme alla norma ETSI Classe 3 e FCC Cat. A.

CARATTERISTICHE:

• Parabola profonda con elevata resistenza alle interferenze e elevata resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Gamma di frequenza: 17,1 – 19,7 GHz
• Guadagno – Bassa frequenza: 41,4 ± 1 dBi
• Guadagno – Alta frequenza: 42,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 70 dB
• XPD: ≥ 40 dB
• Larghezza del fascio - 3 dB: 1,2° ± 0,5°
• Attenuazione di riflessione (VSWR): ≥ 17 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica: US FCC cat. A
  - Classe 3 ETSI EN 302-217-4-2 v1.5.1

Parametri meccanici:

• Parabola: Ø 900 mm, alluminio
• Cupola: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: Guida d'onda circolare Ø 11 mm
• Montaggio su palo: Ø 40–120 mm
• Carico del vento operativo: 140 km/h
• Resistenza al carico del vento: 210 km/h
• Peso dell'antenna: 10,4 kg
• Peso del supporto: 3,2 kg

Applicazione:

• Parabola profonda per prestazioni migliori
• Facile da montare: prima il supporto, poi l'antenna con solo 2 viti
• Regolazione precisa dell'elevazione (gradiente) e dell'azimut ± 20°
• Estrema stabilità al vento

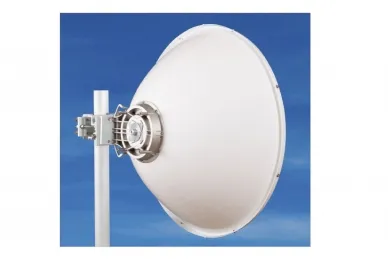

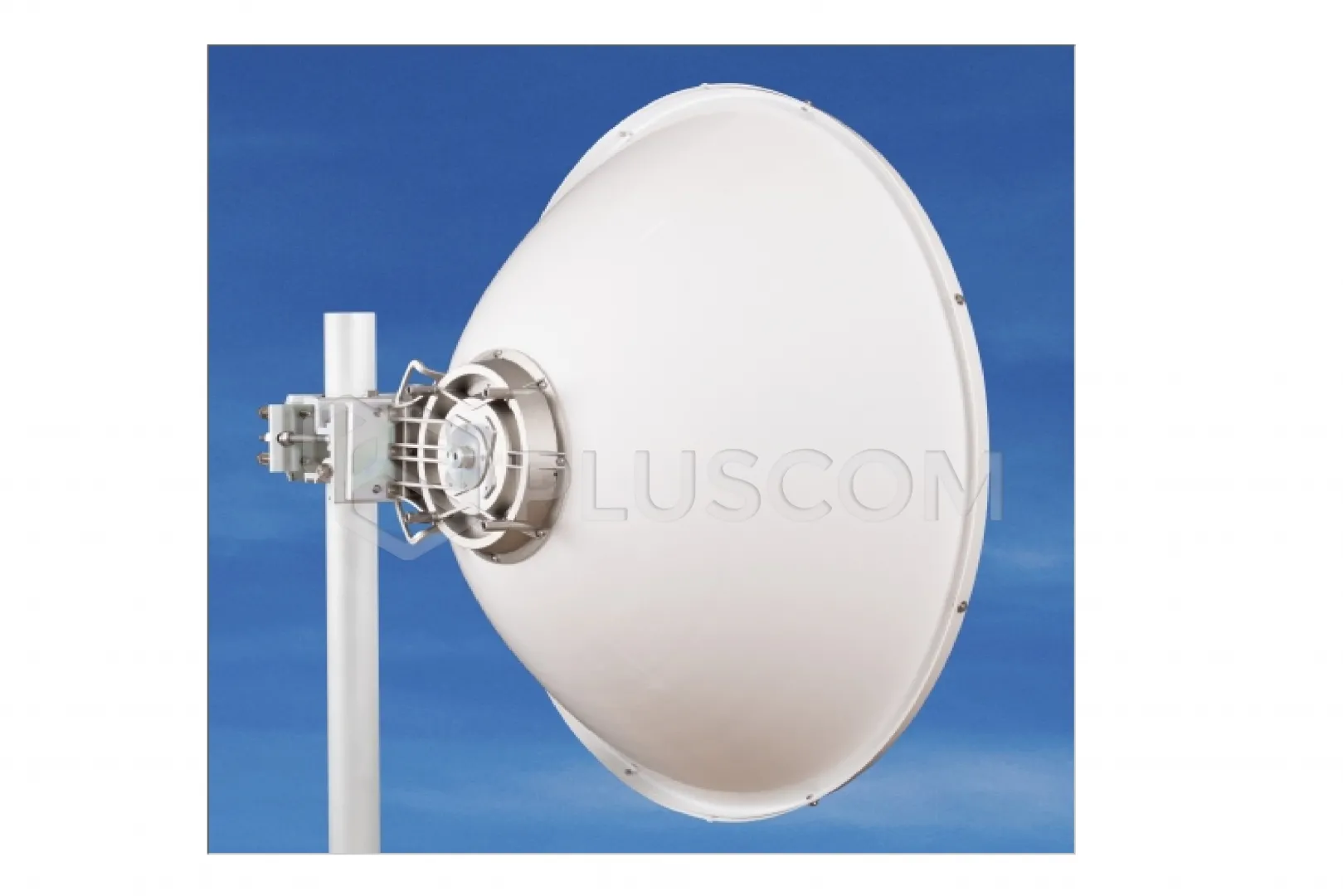

L'antenna viene fornita con un supporto che ne consente il facile montaggio sul palo. Il supporto può essere montato separatamente sul palo.
Quindi è sufficiente appendere l'antenna con l'unità a microonde.

Il supporto consente una regolazione precisa in entrambe le direzioni. Adatto per il montaggio sul lato destro e sinistro. Nelle zone in cui sono previsti venti forti, si consiglia il montaggio su un palo con diametro minimo di ø 70 mm.
