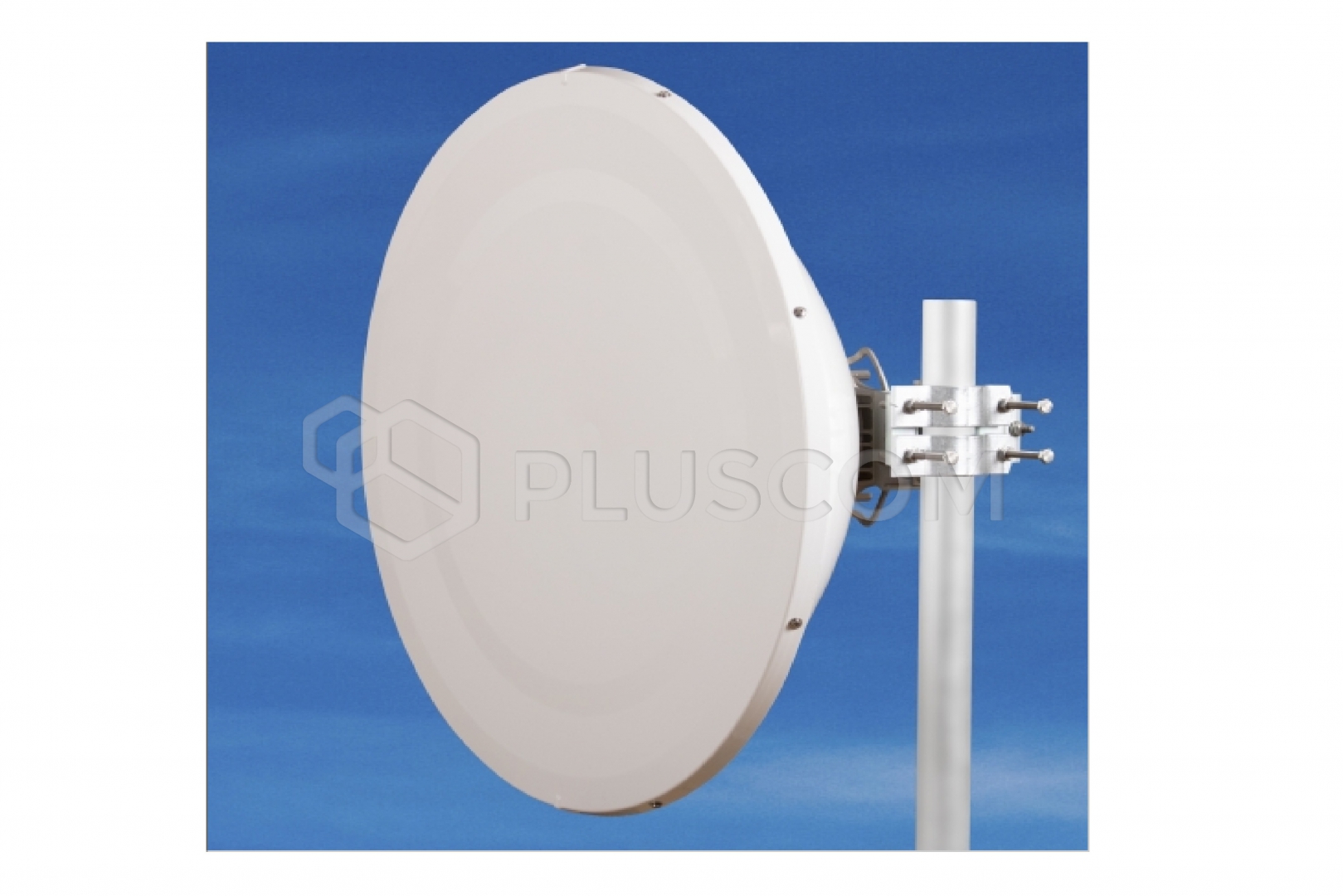

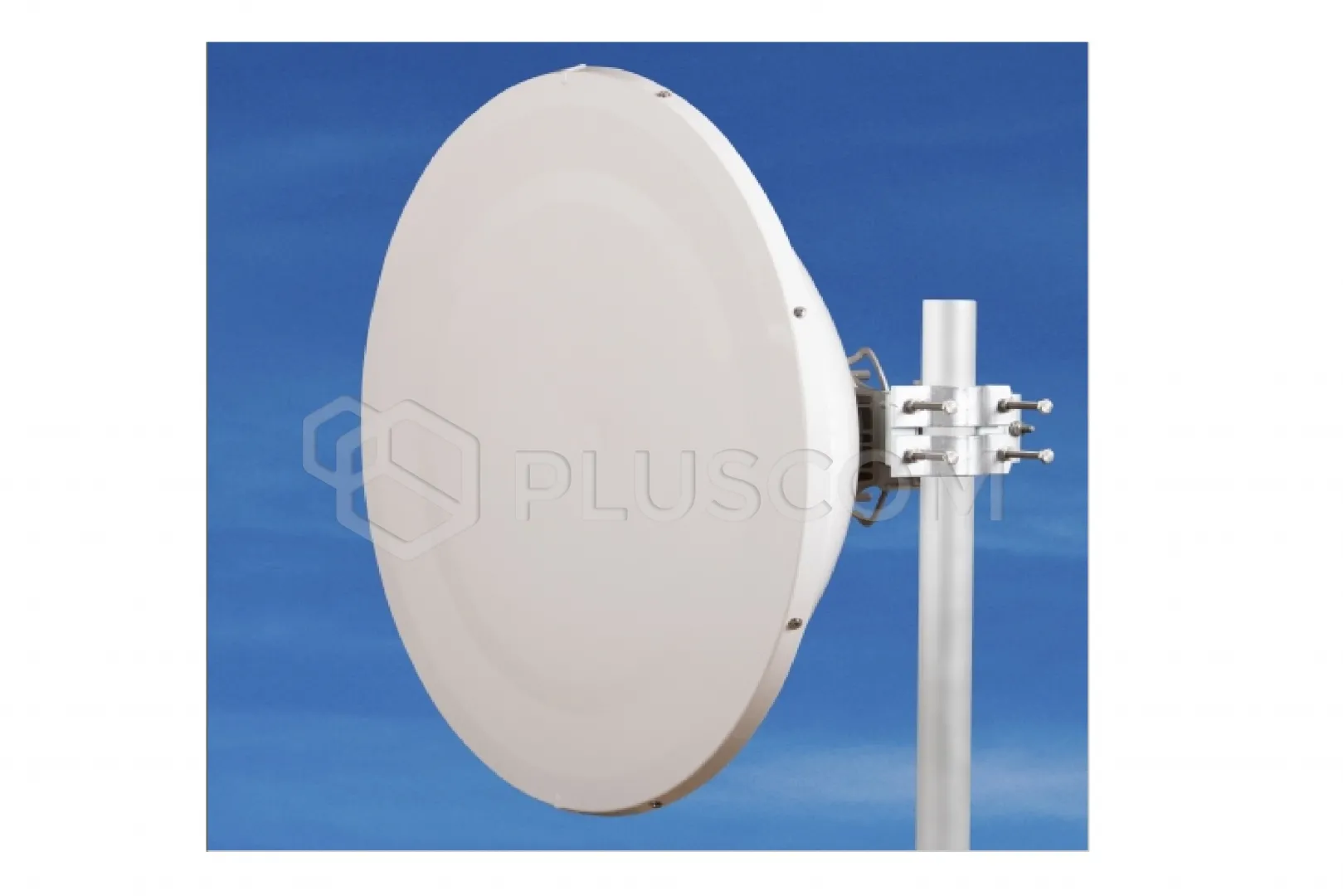

Jirous Antenna parabolica JRMC-900-15

Jirous Antenna parabolica JRMC-900-15

L'antenna JRMC – 900 – 15 è destinata alle connessioni a microonde nella banda di frequenza 15 GHz. Il funzionamento preciso con riflettore profondo soddisfa lo standard ETSI di classe 3.

CARATTERISTICHE:

• Parabola profonda con elevata resistenza alle interferenze e elevata resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Intervallo di frequenza: 14,4 – 15,4 GHz
• Guadagno – bassa frequenza: 39,4 ± 1 dBi
• Guadagno – alta frequenza: 40,2 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 66 dB
• Larghezza del fascio 3 dB: 1,5°
• Attenuazione di riflessione (VSWR): ≥ 18 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica: Classe 3 ETSI EN 302-217-4-2 v1.5.1

Parametri meccanici:

• Parabola: Ø 900 mm, lega di alluminio
• Cupola: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: Guida d'onda circolare
• Montaggio su palo: Ø 40 – 120 mm
• Carico del vento durante il funzionamento: 140 km/h (87 mph)
• Resistenza al carico del vento: 210 km/h (130 mph)
• Peso dell'antenna: 8,2 kg
• Peso del supporto: 3,2 kg

Applicazione:

• Parabola profonda per prestazioni migliori
• Facile da montare: prima il supporto, poi l'antenna con solo 2 viti
• Regolazione precisa dell'elevazione (inclinazione) ± 16° e dell'azimut ± 20°
• Estrema stabilità in caso di vento

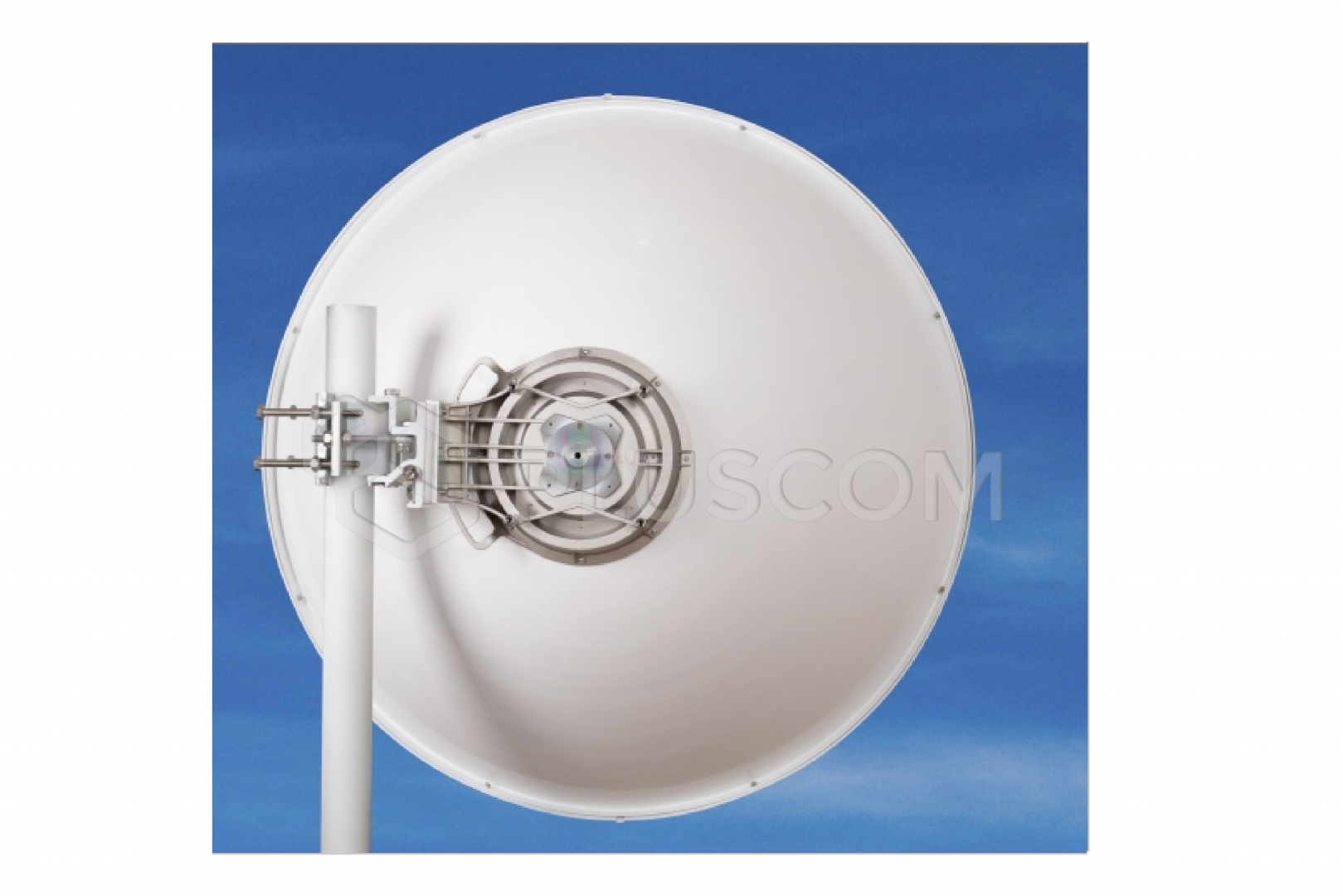

L'antenna viene fornita con un supporto che ne consente il facile montaggio su un palo. Il supporto può essere montato separatamente sul palo.
Quindi è sufficiente appendere l'antenna con il modulo a microonde integrato.

Il supporto consente una regolazione precisa in entrambe le direzioni. Adatto per il montaggio sul lato destro e sinistro. Nelle zone in cui sono previsti venti forti, si consiglia il montaggio su un palo con diametro minimo di ø 70 mm.
