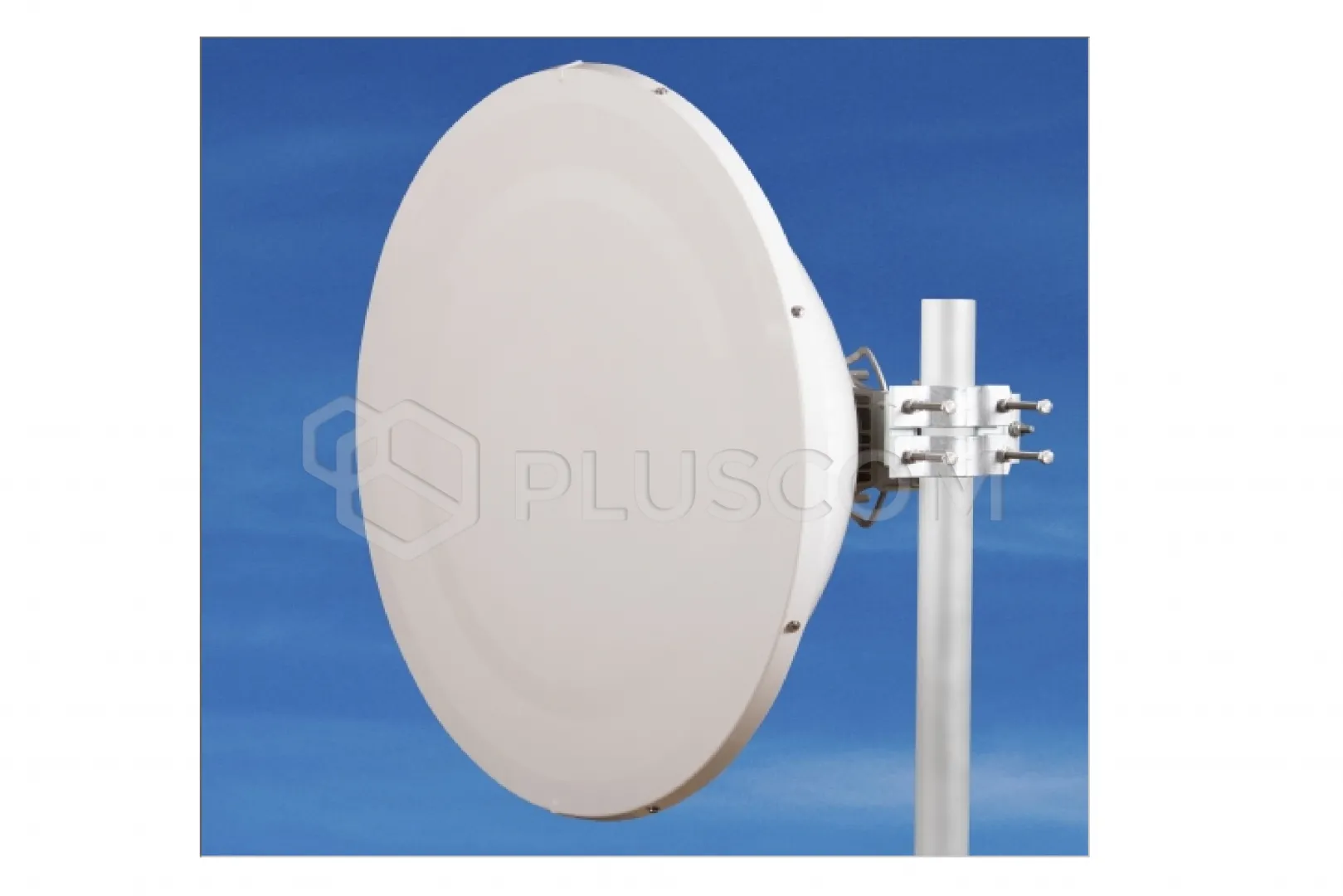

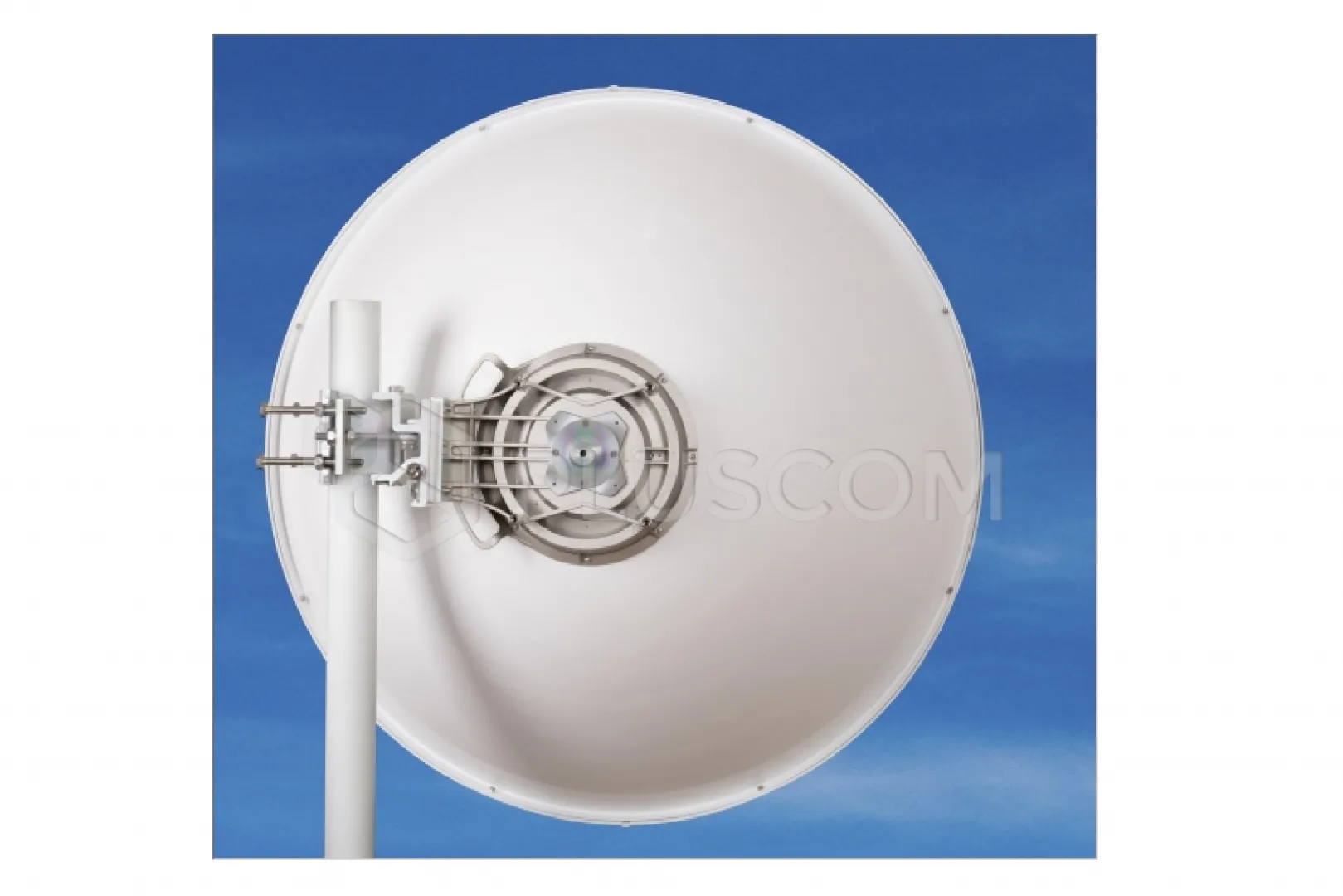

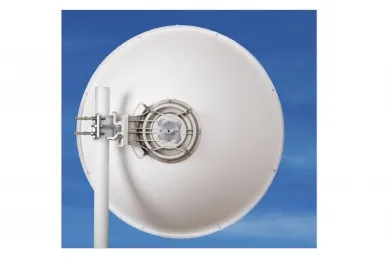

Jirous Antenna parabolica JRMC-900-10/11

Jirous Antenna parabolica JRMC-900-10/11

L'antenna JRMC – 900 – 10/11 è destinata alle comunicazioni a microonde nella banda di frequenza 10 e 11 GHz. Il funzionamento preciso con riflettore profondo soddisfa lo standard ETSI di classe 3.

CARATTERISTICHE:

• Parabola profonda con elevata resistenza alle interferenze e alta resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Gamma di frequenza: 10,0 – 12,0 GHz
• Guadagno – bassa frequenza: 37,0 ± 1 dBi
• Guadagno – alta frequenza: 37,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 62,5 dB
• XPD: ≥ 37 dB
• Larghezza del fascio 3 dB: 2,3°
• Attenuazione di riflessione (VSWR): ≥ 18 dB/10,3 – 11,7 GHz
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica
  - US FCC parte 101A | 10,550 – 10,680 GHz
  - US FCC Parte 101B | 10,7 – 11,7 GHz
  - Classe 3 ETSI EN 302-217-4-2 v1.5.1
  - ACMA - RALI FX3 Classe B

Parametri meccanici:

• Parabola: Ø 900 mm, lega di alluminio
• Cupola: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: Guida d'onda circolare Ø 19 mm
• Montaggio su palo: Ø 40 – 120 mm
• Carico del vento operativo: 140 km/h (87 mph)
• Resistenza al vento: 210 km/h (130 mph)
• Peso dell'antenna: 8,3 kg
• Peso del supporto: 3,2 kg

Si consiglia il montaggio su un palo con diametro minimo di ø 70 mm in zone dove sono previsti venti forti.
