Jirous Antenna parabolica JRMC-680-80
L'antenna JRMC – 680 – 80 è destinata alle comunicazioni a microonde nella banda di frequenza 80 GHz.
Il funzionamento preciso con riflettore profondo soddisfa la norma ETSI classe 3 e FCC cat. A.
CARATTERISTICHE:
- Parabola profonda con elevata resistenza alle interferenze e elevata resistenza meccanica
- Elevato isolamento delle celle adiacenti
- Copertura radar inclusa

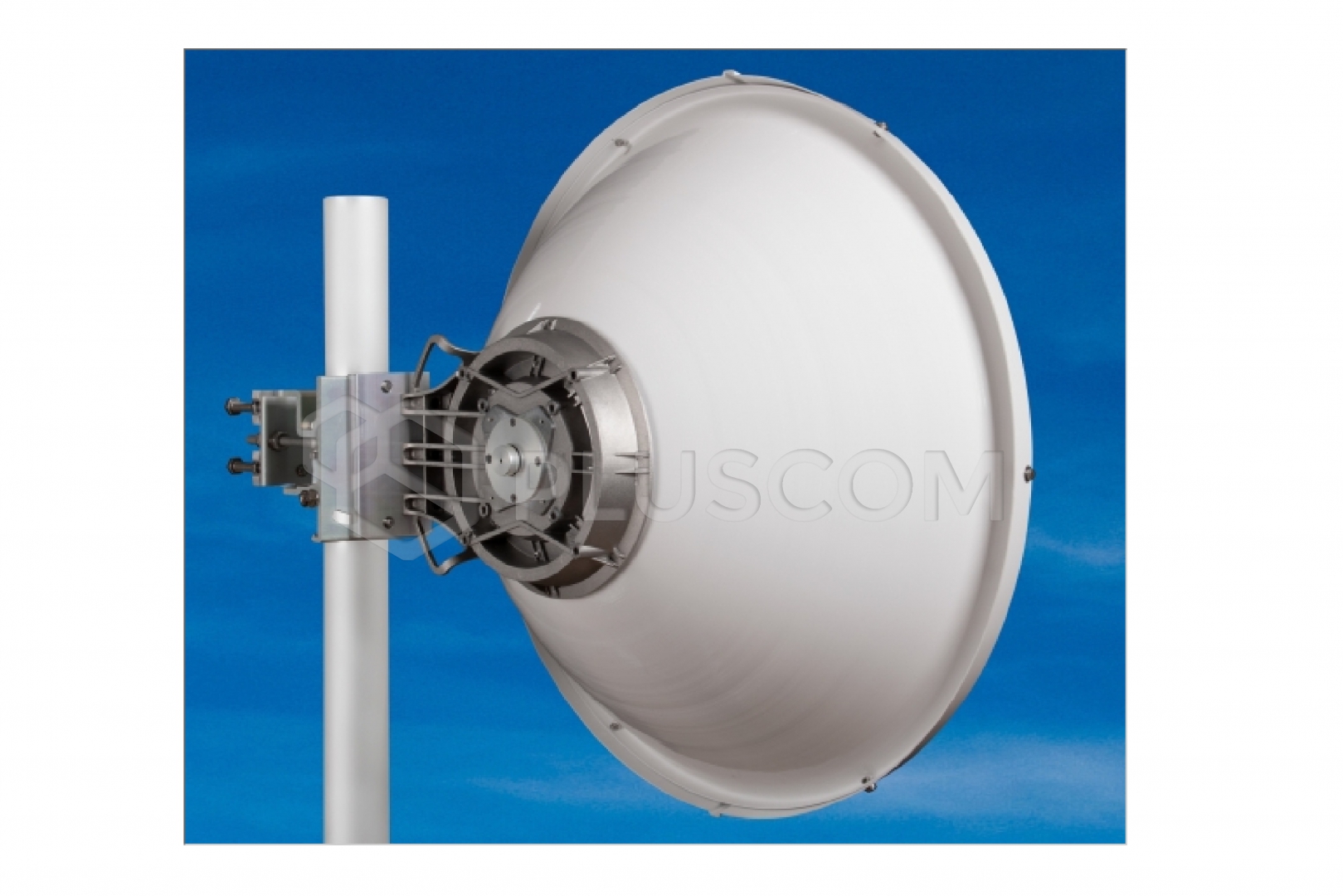

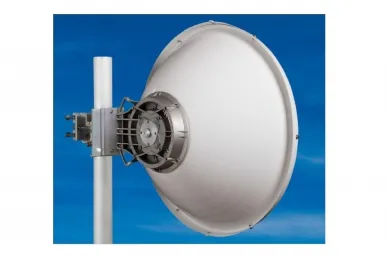

- Robusto supporto JDMW-910, regolazione molto precisa dell'elevazione e dell'azimut
- Montaggio sul lato destro e sinistro
- Eccezionale stabilità al vento
Progettato per unità MW:
- Consultare la panoramica degli adattatori
- Altri adattatori su richiesta
Parametri elettrici:
- Intervallo di frequenza: 71 – 86 GHz
- Guadagno – bassa frequenza: 50,7 ± 1,4 dBi
- Guadagno – alta frequenza: 51,6 ± 1,4 dBi
- Rapporto anteriore-posteriore: ≥ 67 dB
- Larghezza del fascio 3 dB: 0,4°
- XPD: ≥ 33 dB
- Attenuazione di riflessione: ≥ 15 dB
- Polarizzazione: lineare, verticale/orizzontale
- Conformità elettrica:
- US FCC cat. A
- Classe 3 ETSI EN 302 217-4 V2.1.1
Parametri meccanici:
- Parabola: Ø 68 cm, alluminio

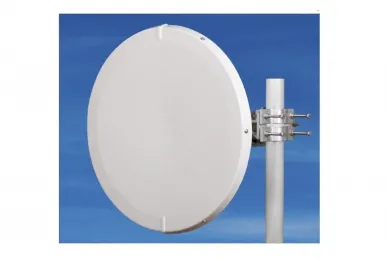

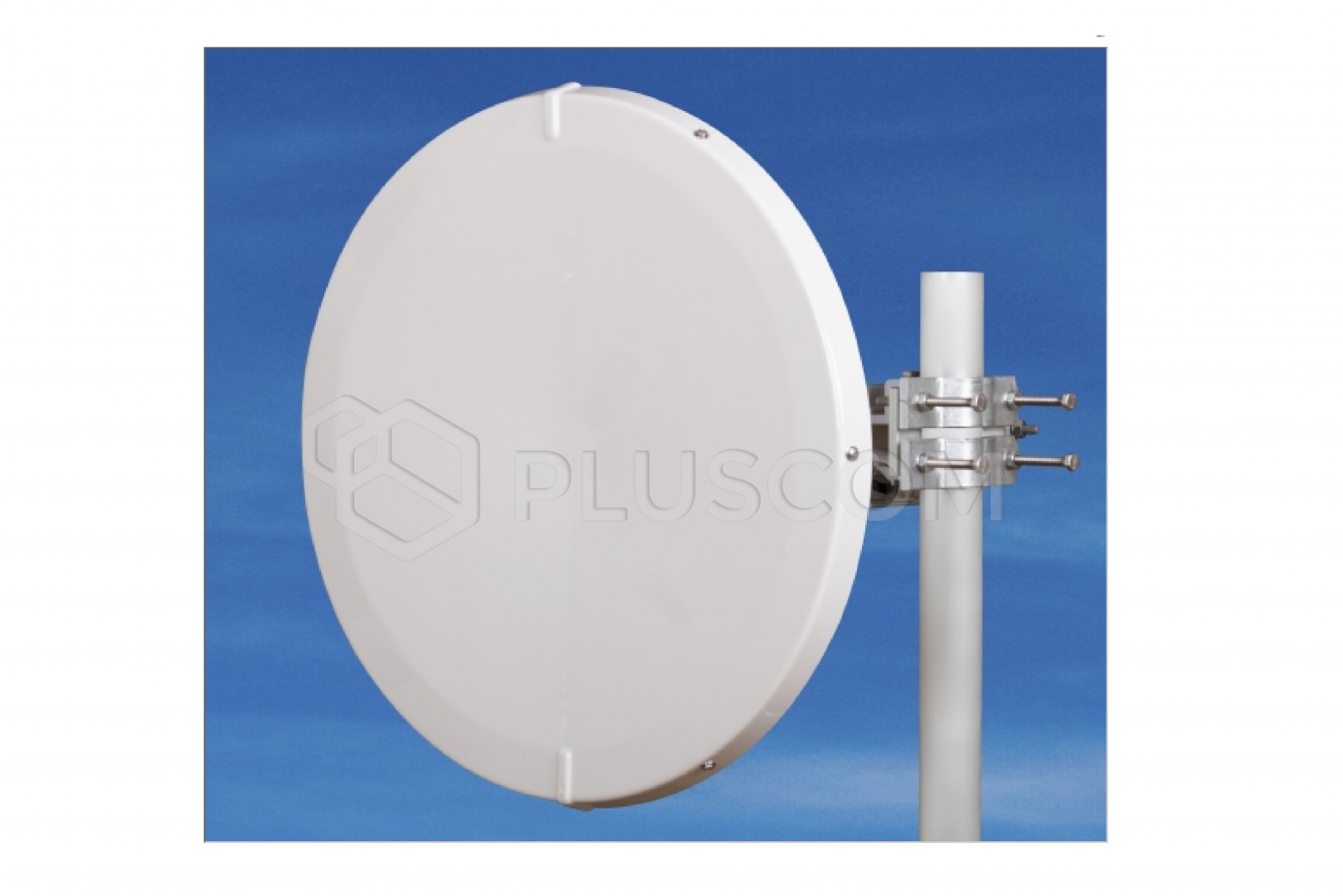

- Cupola: plastica ABS, resistente ai raggi UV
- Ingresso/uscita: Guida d'onda circolare Ø 3,2 mm
- Montaggio su palo: Ø 40–120 mm
- Carico del vento operativo: 180 km/h
- Resistenza al carico del vento: 240 km/h
- Peso dell'antenna: 5,2 kg
- Peso del supporto: 3,3 kg
Applicazione:
- Parabola profonda per prestazioni migliori
- Facile da montare: prima il supporto, poi l'antenna con solo 2 viti
- Ottima stabilità durante il serraggio dopo la regolazione
- Stabilità estrema in caso di vento
L'antenna viene fornita con un supporto che ne consente il facile montaggio sul palo. Il supporto può essere montato separatamente sul palo.
Successivamente è sufficiente appendere l'antenna con l'unità a microonde al suo interno.
Il supporto JDMW-910 è stato progettato appositamente per antenne a 80 GHz:
- regolazione molto precisa in entrambe le direzioni
- eccellente stabilità durante il serraggio dopo la regolazione
Possibilità di montaggio sul lato destro e sinistro.
Nelle zone in cui sono previsti venti forti, si consiglia il montaggio su un palo con diametro minimo di ø 50 mm.
È necessario tenere conto della stabilità del palo in relazione alla larghezza del fascio dell'antenna, che è particolarmente ridotta! La stabilità del palo è importante per ottenere le massime prestazioni del collegamento radio.
