Jirous Antenna parabolica JRMC-680-24/26

Jirous Antenna parabolica JRMC-680-24/26

L'antenna JRMC – 680 – 24/26 è destinata alle comunicazioni a microonde nella banda di frequenza 24 e 26 GHz. Il funzionamento preciso con riflettore profondo soddisfa la norma ETSI classe 3 e FCC cat. A.

CARATTERISTICHE:

• Parabola profonda con elevata resistenza alle interferenze e alta resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Robusto supporto JDMW-900 con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Eccezionale stabilità al vento

Progettato per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Intervallo di frequenza: 24,0 – 26,5 GHz
• Guadagno – bassa frequenza: 42,0 ± 1 dBi
• Guadagno – alta frequenza: 42,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 69 dB
• Larghezza del fascio 3 dB: 1,2°
• Attenuazione del riflesso: ≥ 18 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica:
  - US FCC cat. A
  - Classe 3 ETSI EN 302-217-4-2 v1.5.1

Parametri meccanici:

• Parabola: Ø 68 cm, alluminio
• Cupola: plastica ABS, resistente ai raggi UV
• Ingresso/uscita: Guida d'onda circolare Ø 8 mm
• Montaggio su palo: Ø 40–120 mm
• Carico del vento operativo: 180 km/h
• Resistenza al carico del vento: 240 km/h
• Peso dell'antenna: 5,9 kg
• Peso del supporto: 3,2 kg

Applicazione:

• Parabola profonda per prestazioni migliori
• Facile da montare: prima il supporto, poi l'antenna con solo 2 viti
• Regolazione precisa dell'elevazione (gradiente) e dell'azimut ± 20°
• Estrema stabilità al vento

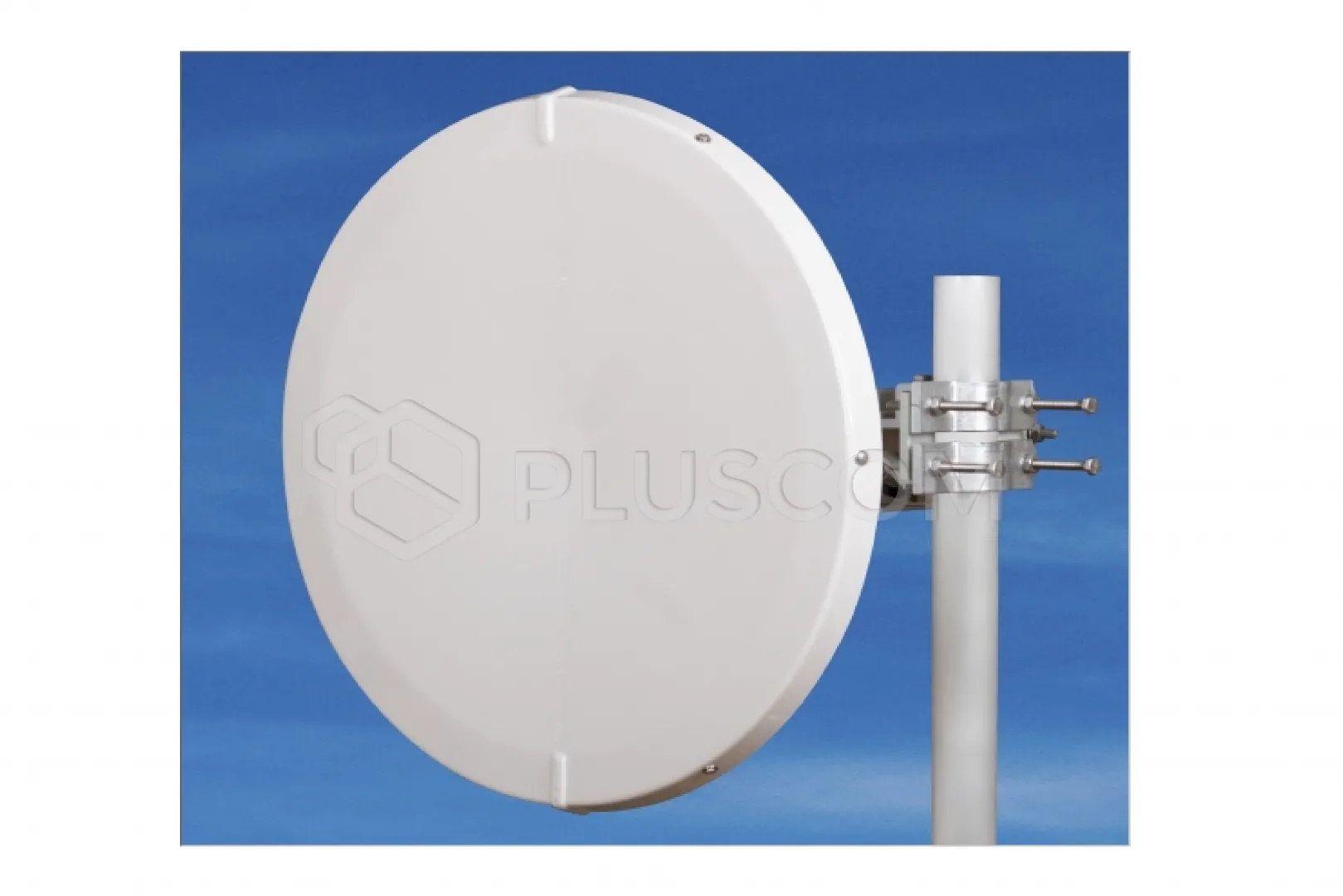

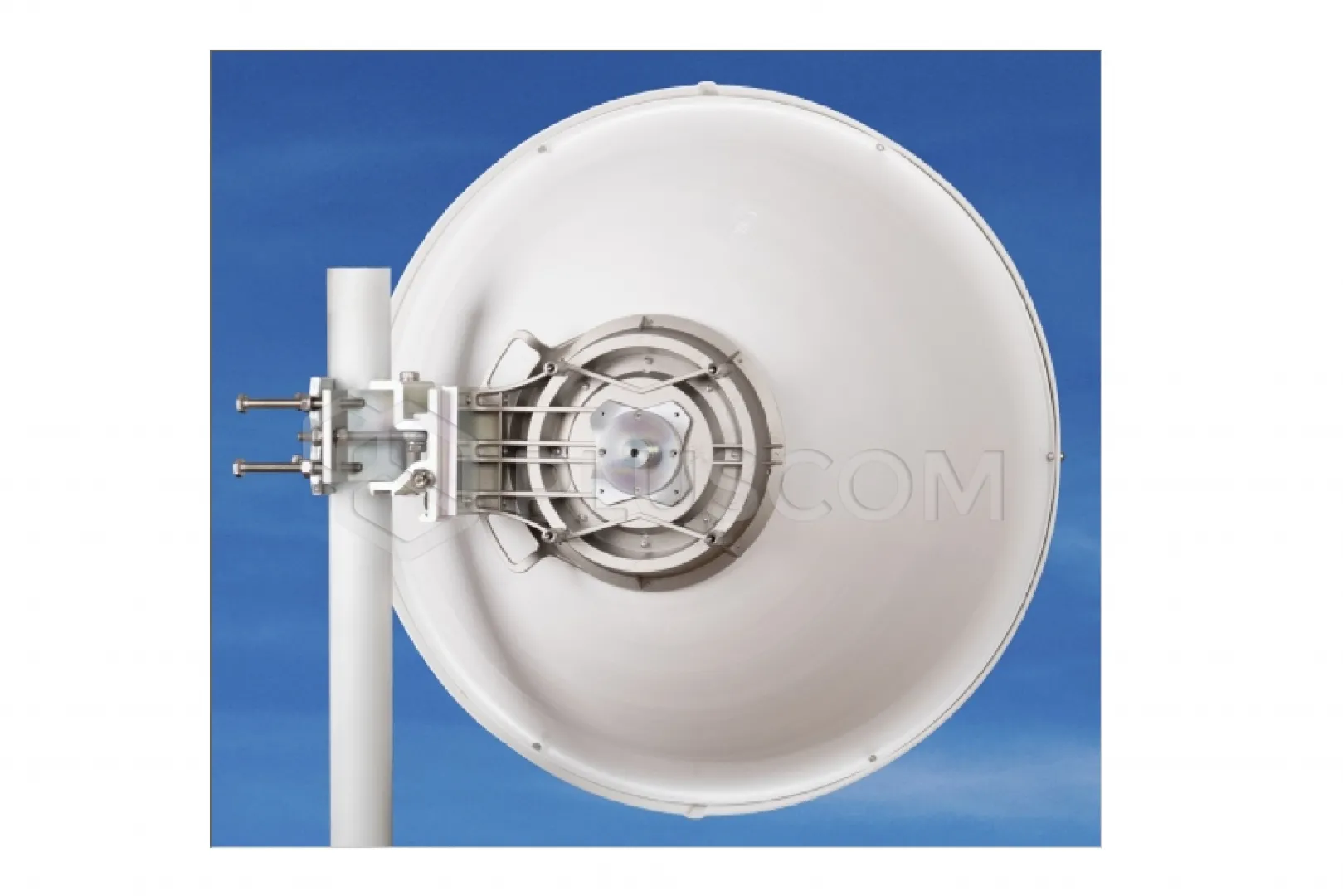

L'antenna viene fornita con un supporto che ne consente il facile montaggio su un palo. Il supporto può essere montato separatamente sul palo.
Quindi è sufficiente appendere l'antenna con l'unità a microonde.

Il supporto consente una regolazione precisa in entrambe le direzioni. Pronta per il montaggio sul lato destro e sinistro.
Nelle zone in cui sono previsti venti forti, si consiglia il montaggio su un palo con diametro minimo di ø 50 mm.
