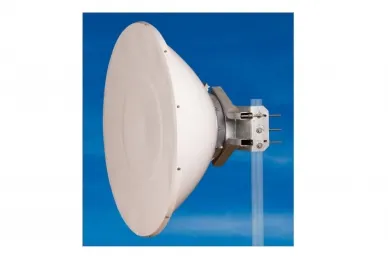

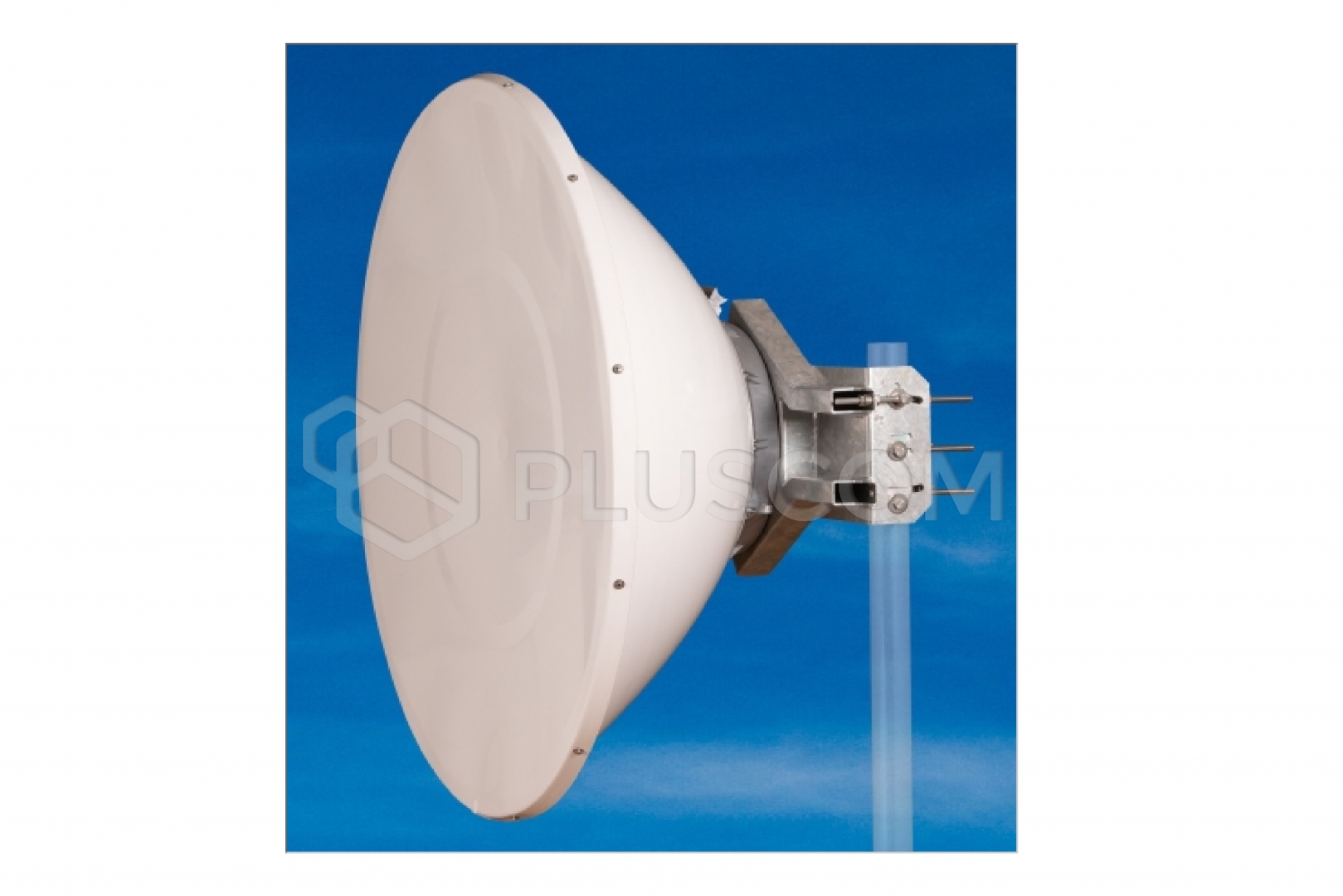

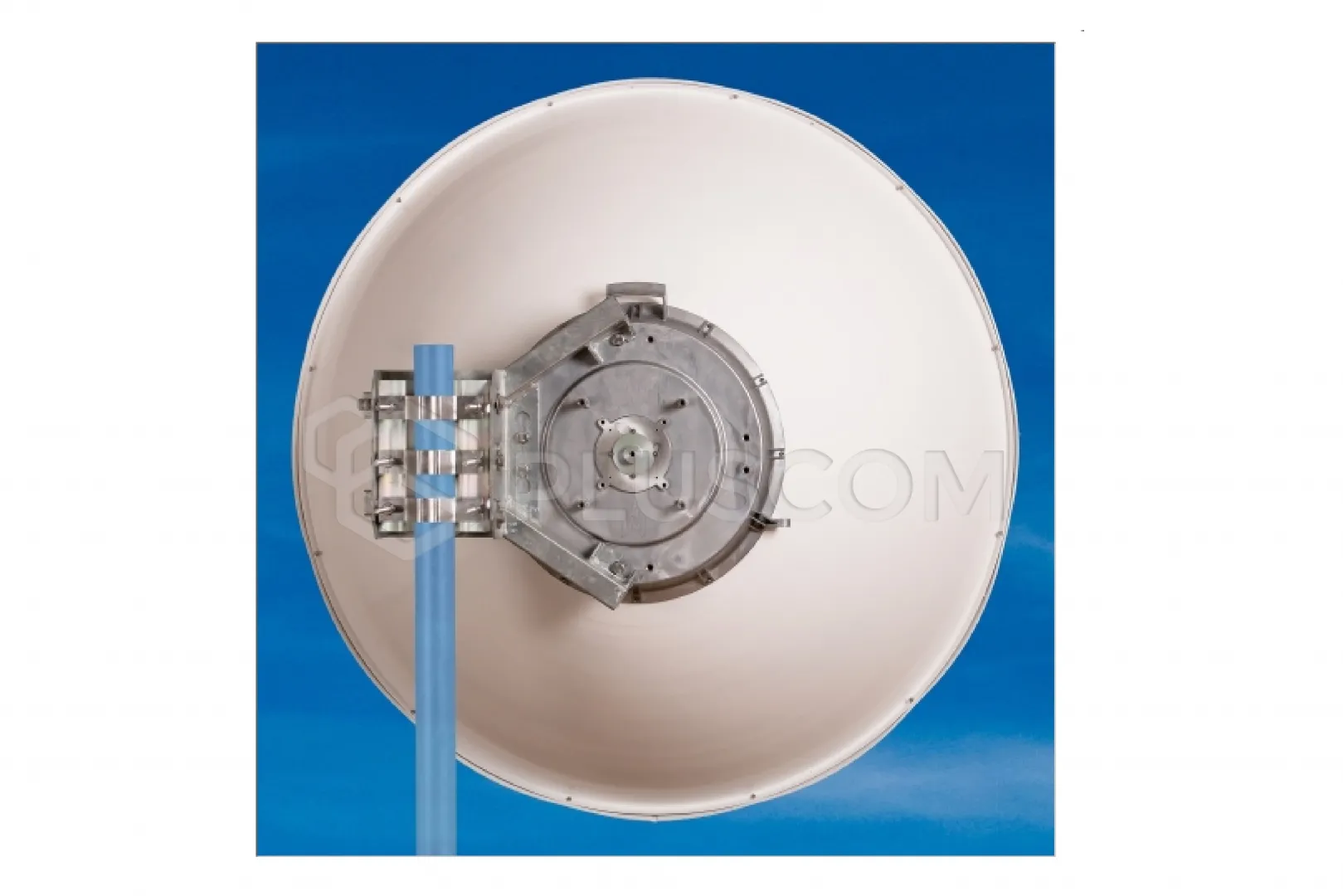

Jirous Antenna parabolica JRMC-1200-7/8

Jirous Antenna parabolica JRMC-1200-7/8

L'antenna JRMC-1200-7/8 è destinata alle comunicazioni a microonde nella banda di frequenza 7/8 GHz. Il funzionamento preciso con riflettore profondo soddisfa lo standard ETSI di classe 3.

CARATTERISTICHE:

• Antenna riflettente profonda con elevata resistenza alle interferenze e resistenza meccanica
• Elevato isolamento dei collegamenti adiacenti
• Antenna radar inclusa nel set
• Supporto massiccio con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Elevata stabilità al vento

Progettato per unità MW:

• Per le unità radio con connettori, utilizzare l'adattatore per connettori N JXC2N-7/8

Parametri elettrici:

• Gamma di frequenza: 7,1 – 8,5 GHz
• Guadagno – bassa frequenza: 35 ± 1 dBi
• Guadagno – alta frequenza: 37,2 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 61,7 dB
• Larghezza del fascio: 2,3°
• Attenuazione di riflessione: ≥ 18 dB
• Polarizzazione: doppia lineare, verticale/orizzontale
• Polarizzazione incrociata: ≥ 34,8 dB
• Conformità elettrica: Classe 3 ETSI EN 302-217-4-2

Parametri meccanici:

• Parabola: Ø 1200 mm, lega di alluminio
• Radome: UV, plastica ABS
• Ingresso/uscita: Guida d'onda circolare Ø 26 mm
• Montaggio su palo:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – con kit di rinforzi antivento
• Carico del vento operativo
  - senza kit di rinforzi antivento 110 km/h (68 mph)
  - con kit di rinforzi antivento 140 km/h (87 mph)
• Resistenza al carico del vento: 210 km/h (130 mph)
• Peso dell'antenna: 28,5 kg

Si consiglia di utilizzare il kit di rinforzi antivento per l'installazione su pali con diametro inferiore a 80 mm e in zone soggette a forti venti.

Accessori aggiuntivi

• Set di rinforzi antivento JRZ-1200
