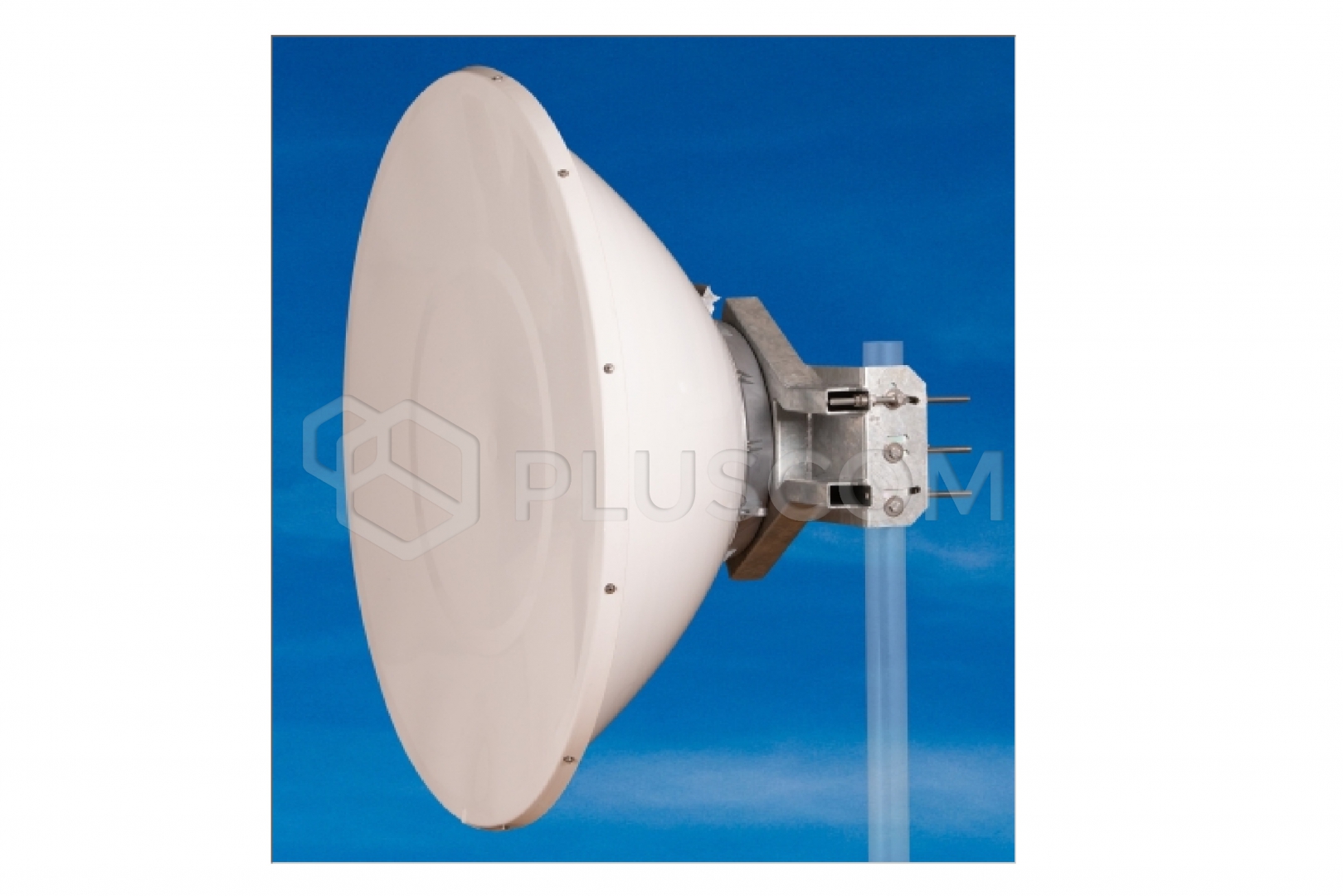

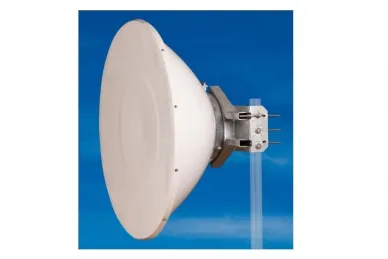

Jirous Antenna parabolica JRMC-1200-17/18

Jirous Antenna parabolica JRMC-1200-17/18

L'antenna JRMC – 1200 – 17/18 è destinata alle comunicazioni a microonde nella banda di frequenza 17 e 18 GHz. Il funzionamento preciso con riflettore profondo è conforme allo standard ETSI Classe 3 e FCC Cat. A.

CARATTERISTICHE:

• Cupola profonda del riflettore con elevata resistenza alle interferenze e resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Antenna radar inclusa
• Supporto massiccio con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Elevata stabilità al vento

Struttura per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Intervallo di frequenza: 17,1 – 19,7 GHz
• Guadagno – Bassa frequenza: 43,2 ± 1 dBi
• Guadagno – Alta frequenza: 44,7 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 72 dB
• XPD: ≥ 36 dB
• Larghezza del fascio - 3 dB: 0,9°
• Attenuazione del riflesso: ≥ 17 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica
  - US FCC Cat. A
  - Classe 3 ETSI EN 302-217-4-2

Parametri meccanici:

• Parabola: Ø 1200 mm, lega di alluminio
• Radome: fibra di vetro
• Ingresso/uscita: Guida d'onda circolare Ø 11 mm
• Montaggio su palo:
  - Ø 80 - 120 mm
  -Ø 60 - 80 mm – con set di tiranti antivento
• Carico del vento operativo
  - senza set di tiranti antivento 110 km/h (68 mph)
  - con kit di tiranti antivento 140 km/h (87 mph)
• Resistenza al carico del vento: 210 km/h
• Peso dell'antenna: 28,5 kg

Applicazione:

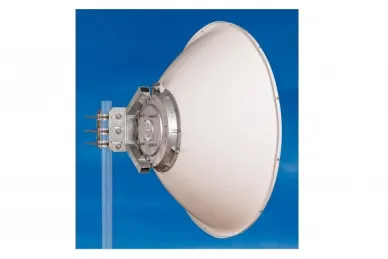

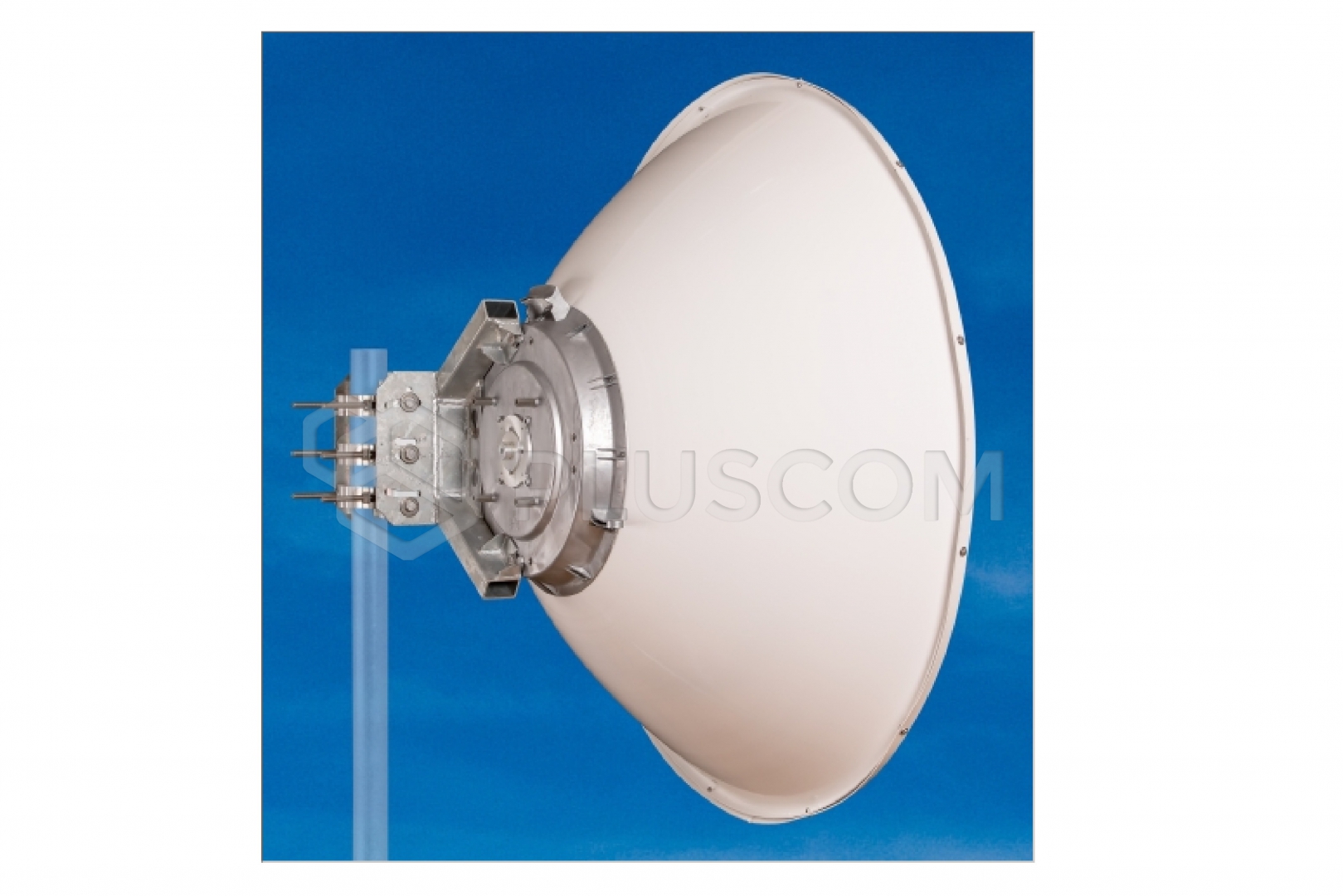

L'antenna viene fornita con un robusto supporto che ne consente il facile montaggio su un palo.
Il supporto può essere montato separatamente sul palo. Successivamente, l'antenna con il modulo a microonde può essere semplicemente appesa ad esso.

Il supporto dell'antenna consente un'impostazione precisa dell'elevazione ± 15° e dell'azimut ± 7°. Adatto per il montaggio sia sul lato destro che sul lato sinistro.
Nelle zone in cui sono previsti venti forti, si consiglia di utilizzare un set di tiranti antivento (regolabili).

Per il montaggio su un palo con diametro compreso tra 60 e 80 mm, si consiglia vivamente di utilizzare un set (regolabile) di tiranti antivento.
L'uso di un set regolabile di tiranti antivento consente una regolazione più comoda dell'azimut.

Il set di tiranti antivento o il set regolabile di tiranti antivento sono accessori opzionali.
