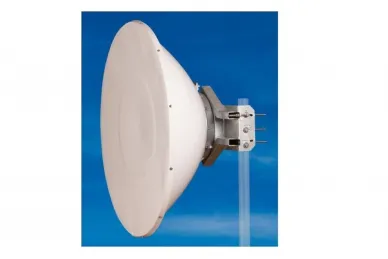

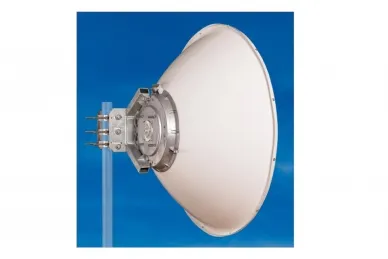

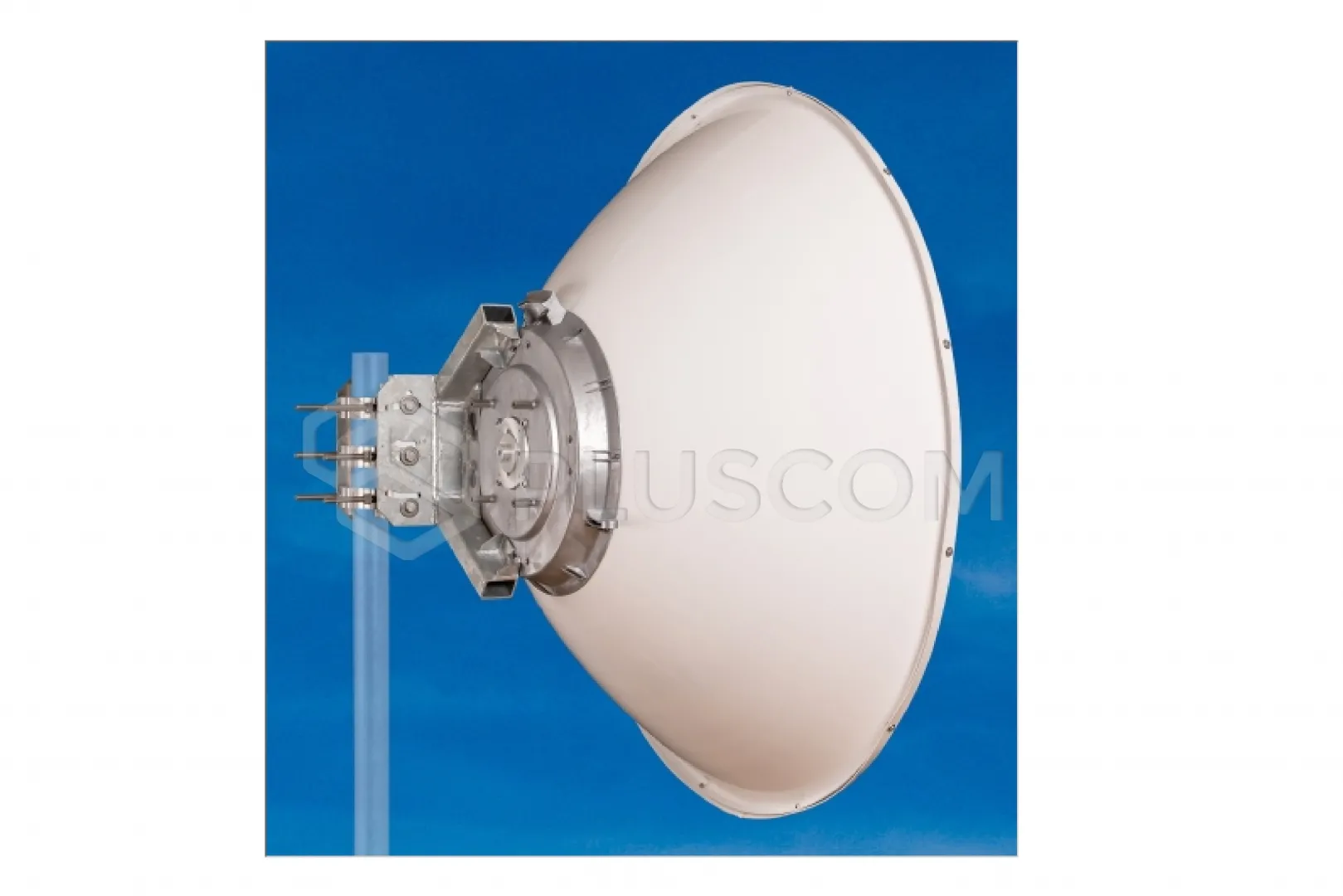

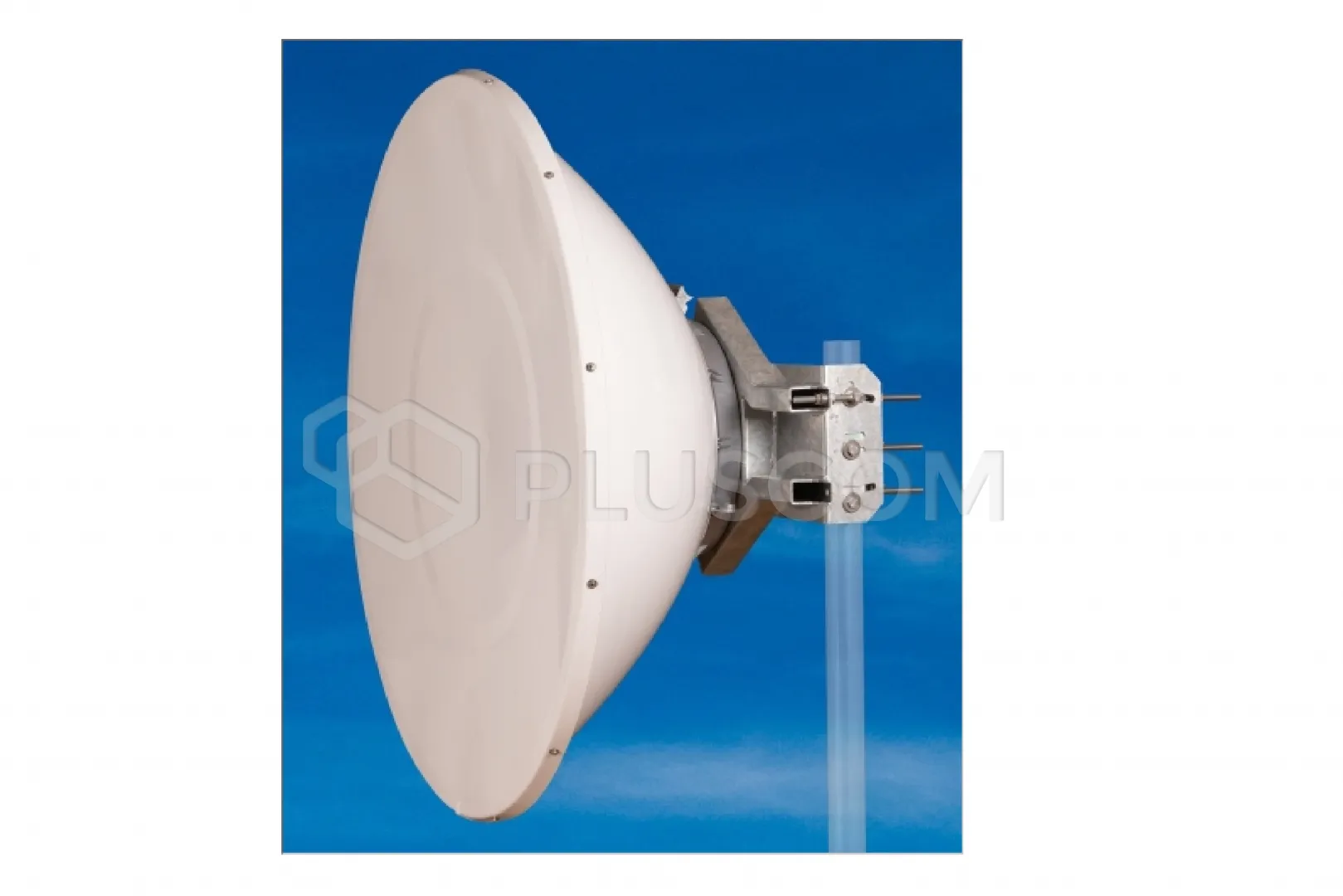

Jirous Antenna parabolica JRMC-1200-13

Jirous Antenna parabolica JRMC-1200-13

L'antenna JRMC-1200-13 è destinata alle comunicazioni a microonde nella banda di frequenza 13 GHz. Le prestazioni precise con riflettore profondo sono conformi alla norma ETSI classe 3 e FCC parte 101B.

CARATTERISTICHE:

• Riflettore profondo con elevata resistenza alle interferenze e resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Antenna radar inclusa
• Supporto massiccio con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Elevata stabilità al vento

Struttura per unità MW:

• Consultare la panoramica degli adattatori
• Altri adattatori su richiesta

Parametri elettrici:

• Intervallo di frequenza: 12,7 – 13,3 GHz
• Guadagno – bassa frequenza: 40,8 ± 1 dBi
• Guadagno – alta frequenza: 41,5 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 65 dB
• Larghezza del fascio 3 dB: 1,3°
• Attenuazione di riflessione: ≥ 18 dB
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica
  - US FCC parte 101B
  - (US FCC parte 101A – in conformità con l'attenuazione minima delle radiazioni)
  - Classe 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 classe B

Parametri meccanici:

• Parabola: Ø 1200 mm, lega di alluminio
• Radome UV fisso in plastica ABS
• Ingresso/uscita: Guida d'onda circolare
• Montaggio su palo:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – con kit di rinforzi antivento
• Carico del vento operativo:
  - senza kit di rinforzi antivento 110 km/h (68 mph)
  - con kit di rinforzi antivento 140 km/h (87 mph)
• Resistenza al carico del vento: 210 km/h (130 mph)
• Peso dell'antenna: 28,5 kg

Si consiglia di utilizzare il kit di rinforzi antivento per l'installazione su pali con diametro inferiore a 80 mm e in zone soggette a forti venti.

Accessori aggiuntivi

• Set di rinforzi antivento JRZ-1200
