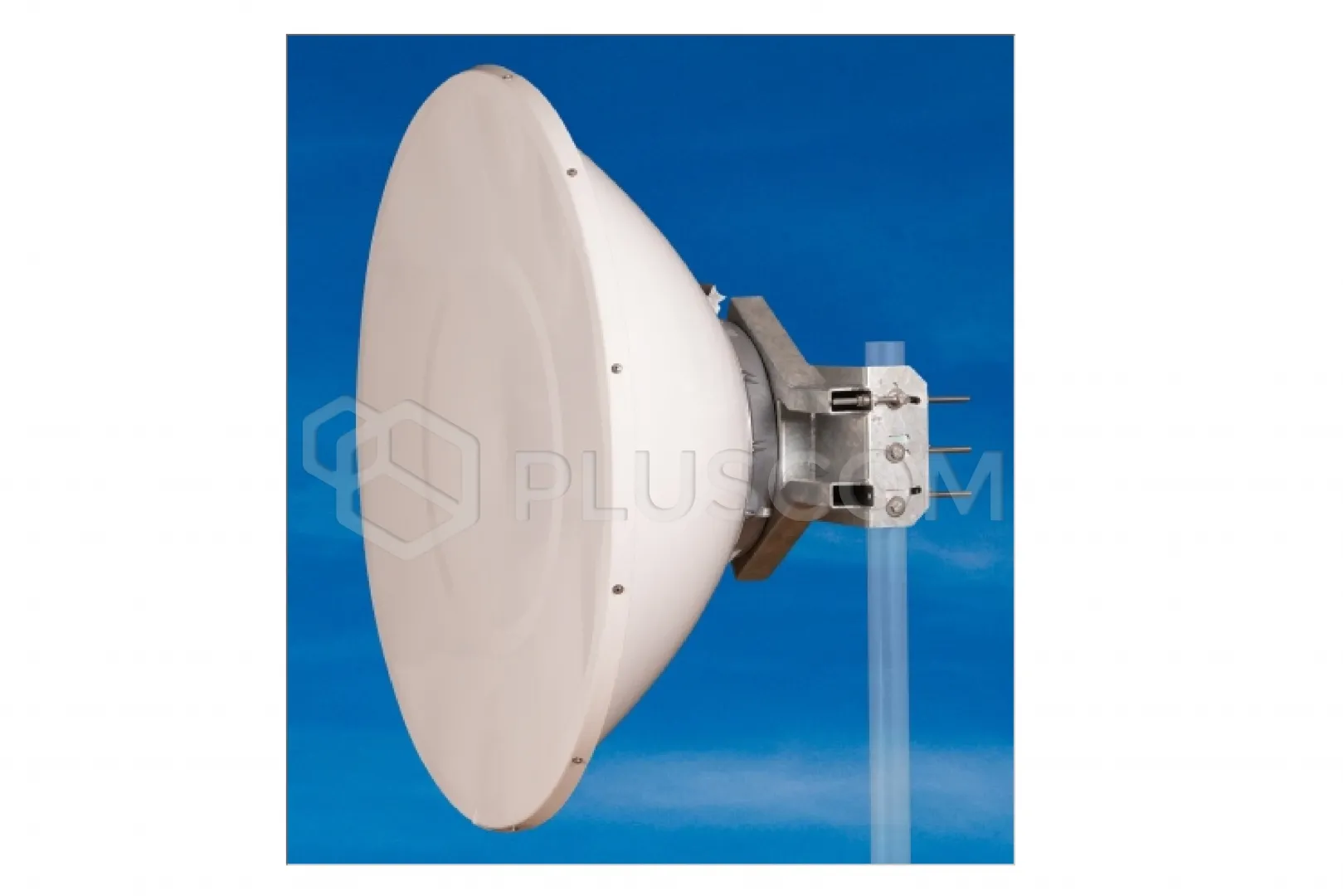

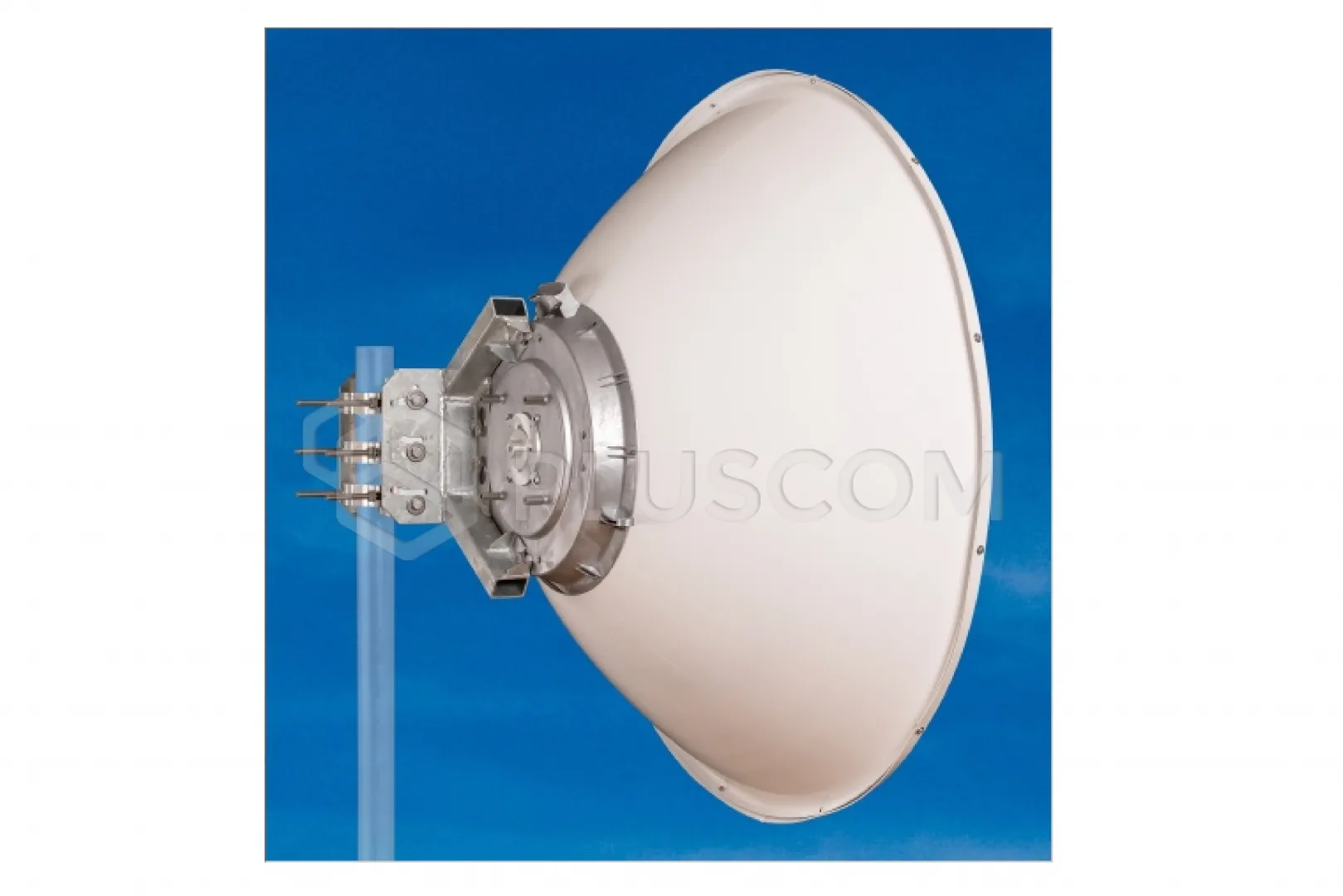

Jirous Antenna parabolica JRMC-1200-10/11

Jirous Antenna parabolica JRMC-1200-10/11

L'antenna JRMC – 1200 – 10/11 è destinata alle comunicazioni a microonde nella banda di frequenza 10 e 11 GHz. Il funzionamento preciso con riflettore profondo è conforme alla norma ETSI classe 3 e FCC Parte 101A.

CARATTERISTICHE:

• Riflettore profondo con elevata resistenza alle interferenze e alta resistenza meccanica
• Elevato isolamento delle celle adiacenti
• Copertura radar inclusa
• Supporto massiccio con regolazione precisa dell'elevazione e dell'azimut
• Montaggio sul lato destro e sinistro
• Elevata stabilità al vento

Struttura per unità MW:

• Consultare la panoramica degli adattatori
• Possibili modifiche personalizzate

Parametri elettrici:

• Intervallo di frequenza: 10,0 – 12,0 GHz
• Guadagno – bassa frequenza: 40,0 ± 1 dBi
• Guadagno – alta frequenza: 41,0 ± 1 dBi
• Rapporto anteriore-posteriore: ≥ 66 dB
• XPD: ≥ 37 dB
• Larghezza del fascio - 3 dB: 1,5°
• Attenuazione di riflessione: ≥ 18 dB/10,3 – 11,7 GHz
• Polarizzazione: lineare, verticale/orizzontale
• Conformità elettrica
  - US FCC Parte 101A | 10,550 – 10,680 GHz
  - US FCC Parte 101A | 10,7 – 11,7 GHz
  -Classe 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Classe B

Parametri meccanici:

• Parabola: Ø 1200 mm, lega di alluminio
• Radome UV: plastica ABS
• Ingresso/uscita: Guida d'onda circolare Ø 19 mm
• Montaggio su palo:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – con kit di fissaggio
• Carico del vento operativo:
  - senza kit di fissaggio 110 km/h (68 mph)
  - con kit di fissaggio 140 km/h (87 mph)
• Resistenza al vento: 210 km/h (130 mph)
• Peso dell'antenna: 29 kg

Per il montaggio su un palo con diametro inferiore a 80 mm, nonché in zone soggette a forti venti, si consiglia l'uso di un kit di rinforzi antivento.

Accessori aggiuntivi:

• Set di rinforzi antivento JRZ-1200
