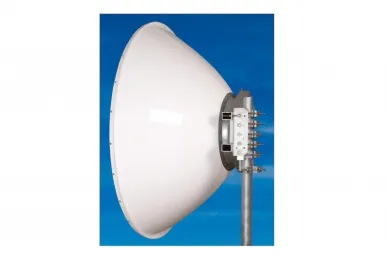

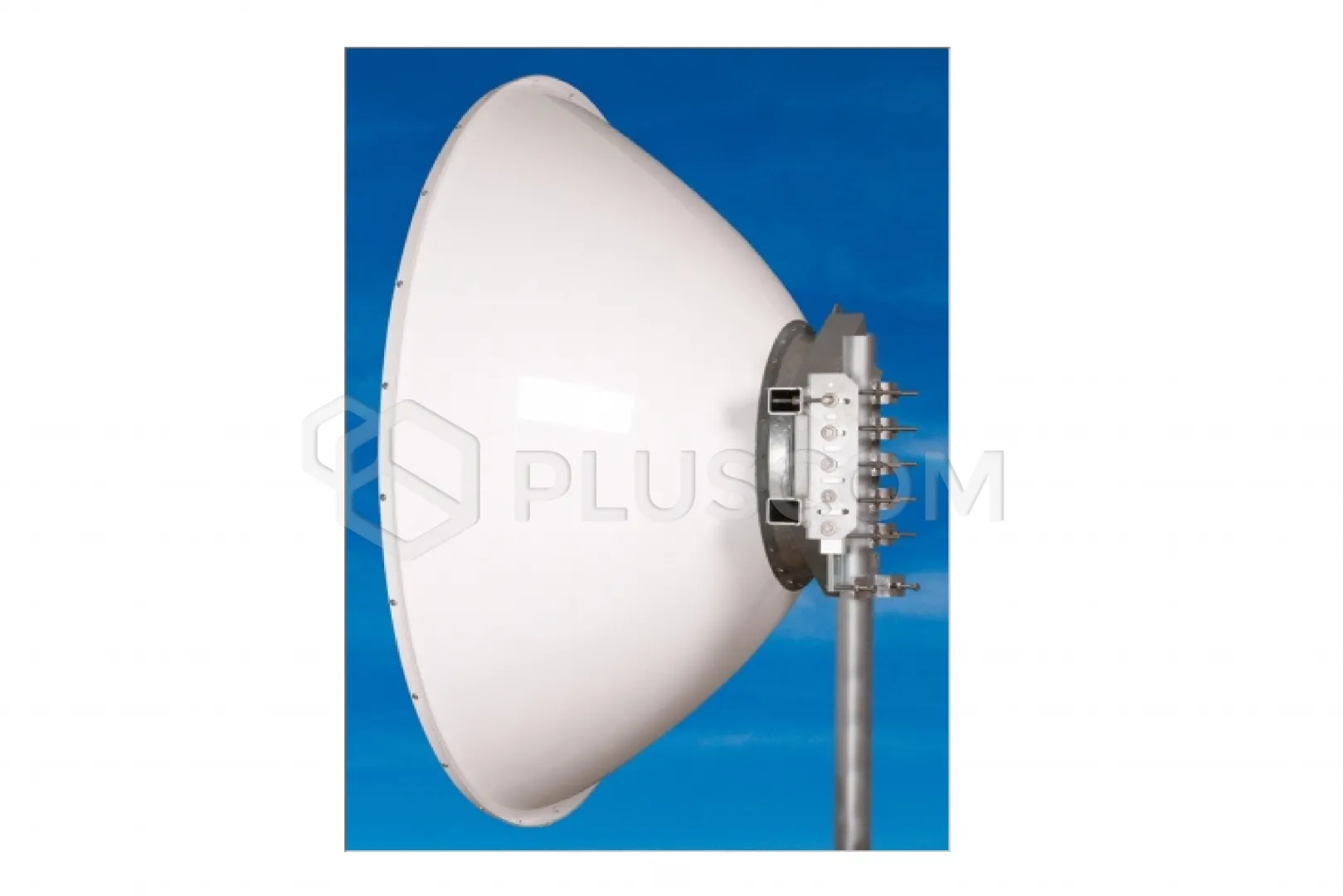

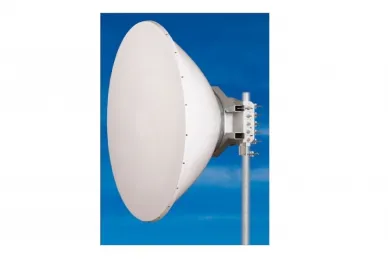

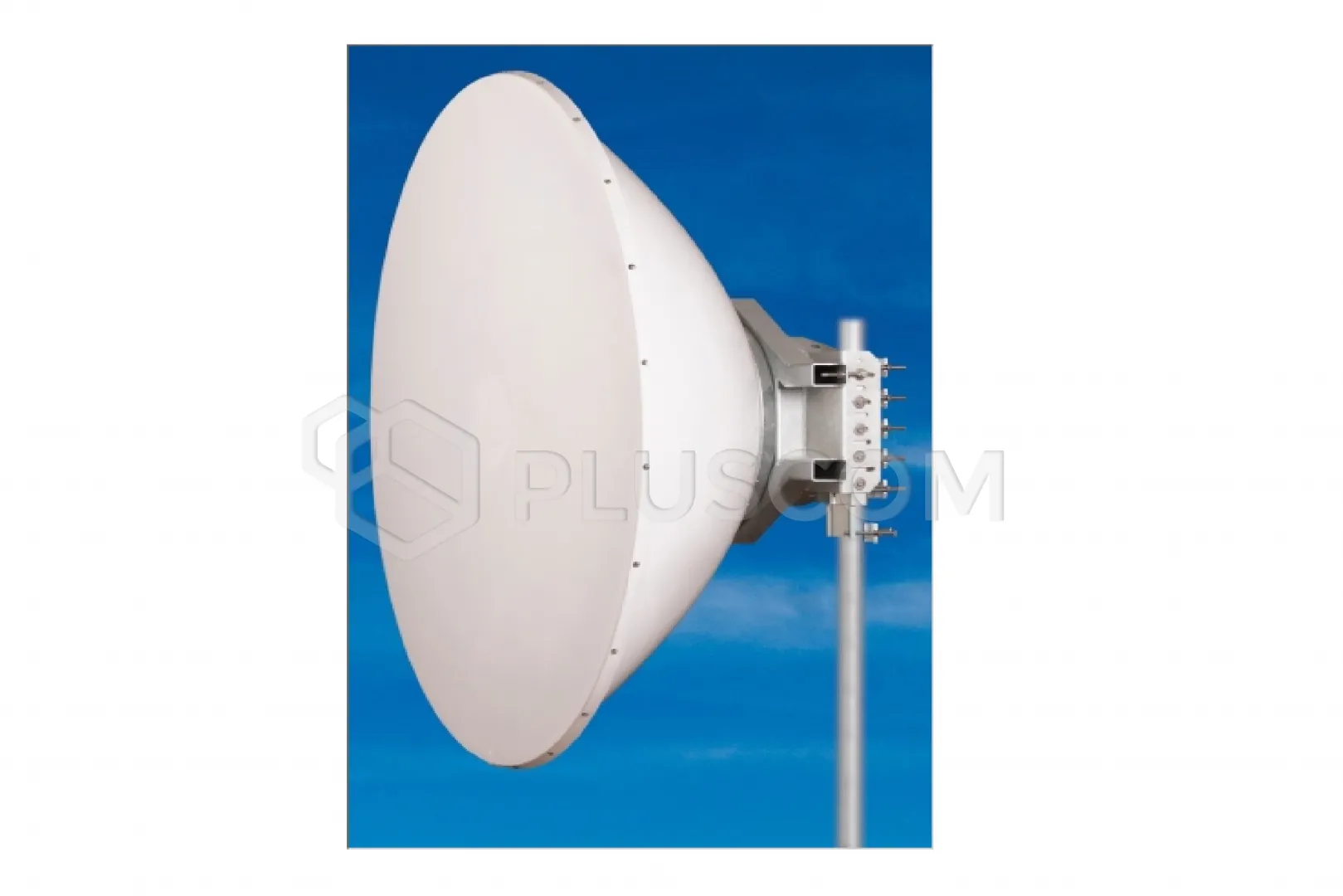

L'antenna parabolica bipolare JRC-38 Deep Dish MIMO MimX è stata progettata per il collegamento con i modem radio bipolari C5x, B5x e C6x nella banda di frequenza 5/6 GHz.
L'antenna è destinata ad ambienti con riflessioni multiple su lunghe e lunghissime distanze in condizioni difficili.

Il suo design con antenna profonda aumenta l'isolamento tra le antenne sul palo e migliora il rapporto segnale anteriore-posteriore. Il nuovo concetto amplia la banda di frequenza.

CARATTERISTICHE:

• Antenna per guida d'onda Mimosa Twist-on
• Polarizzazione regolabile ± 5°
• Supporto preciso e resistente progettato per collegamenti a microonde professionali
• In dotazione set regolabile di rinforzi antivento
• Impostazione precisa e facile dell'azimut e dell'elevazione
• Resistenza aggiuntiva alla corrosione
• La cupola profonda aumenta l'isolamento tra le antenne sul palo
• Nuovo concetto con banda di frequenza estesa
• Elevato rapporto anteriore-posteriore
• Collegamento direzionale per distanze molto lunghe
• Possibilità di calcolare la distanza dalla sezione di calcolo
• Il prezzo include una copertura parabolica (copertura parabolica in plastica)
• L'antenna supporta guide d'onda intercambiabili. È possibile scegliere qualsiasi antenna Jirous con un diametro di 180 cm (4 piedi). Questi waveguide devono essere acquistati separatamente.

Parametri elettrici:

• Gamma di frequenza: 4,9 – 6,4 GHz
• Guadagno: 38,0 ± 1 dBi
• Fattore SWR: 5,1 – 5,9 GHz ≤ 1,4
• Larghezza del fascio -3 dB: 2,1˚
• Rapporto anteriore-posteriore: ≥ 60 dB
• Polarizzazione: determinata dal ricevitore radio

Parametri meccanici:

• Parabola: Ø 1800 mm, lega di alluminio
• Radome: materiale composito resistente ai raggi UV
• Collegamento: Guida d'onda a spirale per antenne C5x, B5x, C6x
• Montaggio su palo: Ø 70 - 120 mm
• Carico del vento operativo: 140 km/h (87 mph)
• Resistenza al carico del vento: 210 km/h (131 mph)
• Peso dell'antenna 82 kg

L'antenna viene fornita con un robusto supporto che ne consente il facile montaggio sul palo. Il supporto può essere montato separatamente sul palo. Successivamente, l'antenna può essere semplicemente appesa.

Il supporto dell'antenna consente una regolazione precisa dell'elevazione di ± 7°. Il kit regolabile di rinforzi antivento per una regolazione precisa dell'azimut ± 7° è parte integrante dell'antenna.
Adatta per il montaggio sia sul lato destro che sul lato sinistro.
