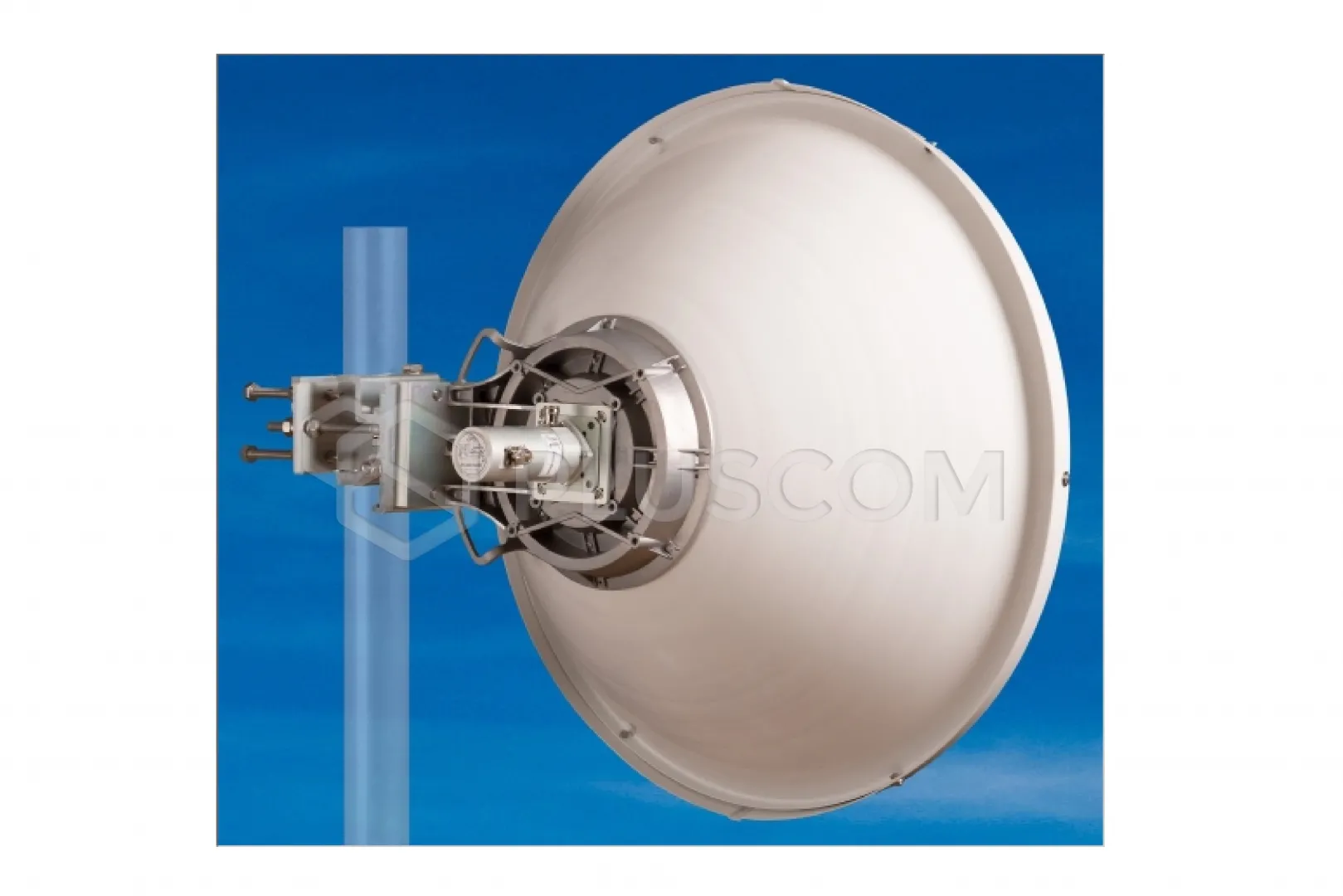

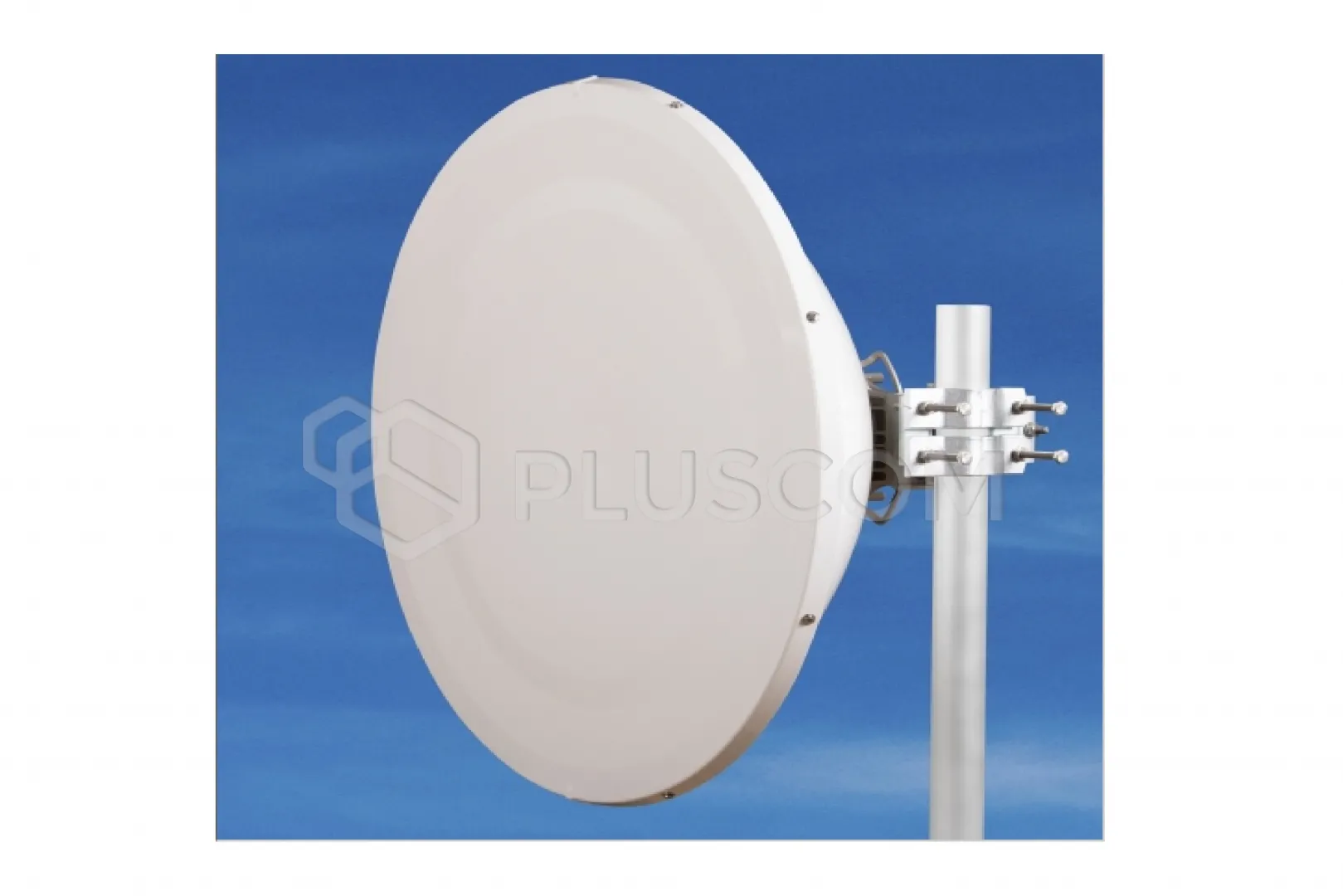

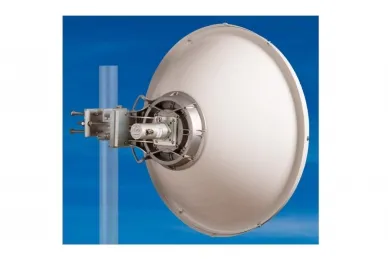

Jirous Antenna parabolica JRC-29DD Duplex Precision (connettore N femmina)
L'antenna parabolica a doppia polarizzazione JRC-29 Deep Dish DuplEX Precision è stata progettata per collegamenti direzionali con modalità full-duplex o MIMO/duplex nella banda di frequenza 5 GHz con un elevato livello di isolamento.
L'antenna è progettata per funzionare su lunghe distanze.
Il suo design con antenna profonda aumenta l'isolamento tra le antenne sul palo, aumentando il rapporto anteriore-posteriore. La versione Precision include un robusto supporto JDMW-900, sviluppato per collegamenti a microonde.
CARATTERISTICHE:
- Antenna a doppia polarizzazione: Full duplex o MIMO, polarizzazione orizzontale/verticale o 2x45°
- L'eccellente isolamento tra i connettori consente connessioni full duplex
- Supporto JDMW-900 preciso e resistente, progettato per collegamenti a microonde professionali
- Regolazione precisa e facile dell'elevazione
- L'antenna profonda aumenta l'isolamento tra le antenne sul palo
- Nuovo concetto con banda di frequenza estesa
- Elevato rapporto anteriore/posteriore
- Resistenza aggiuntiva alla corrosione
- Giunto direzionale per collegamenti a lunga o media distanza in condizioni difficili
- Possibilità di calcolare la distanza raggiungibile dalla sezione di calcolo
- Il prezzo include una copertura parabolica (copertura parabolica in plastica)
Parametri elettrici:
- Gamma di frequenza: 4,9–6,1 GHz
- Guadagno: 29,0 ± 1 dBi
- Fattore SWR: ≤ 1,6
- Larghezza del fascio -3 dB: 5,5˚
- Isolamento porta-porta: 5,1–5,9 GHz ≥ 50 dB (tipicamente 53 dB) (altre bande di frequenza ≥ 43 dB)
- Rapporto anteriore-posteriore: ≥ 49 dB
- Polarizzazione: lineare, verticale/orizzontale o 45°
Parametri meccanici:
- Parabola: Ø 680 mm, alluminio
- Radome: plastica resistente ai raggi UV, ABS
- Tipo di connettore: N-femmina
- Montaggio su palo: Ø 40-120 mm
- Peso dell'antenna: 5,2 kg
- Peso del supporto: 3,2 kg
Applicazione:
L'antenna può essere utilizzata in combinazione con l'involucro metallico esterno JR – 350 Alu per punti di accesso, schede RouterBOARD e altri dispositivi elettronici. Il supporto dell'antenna è dotato di dadi a scatto separati, che facilitano il montaggio e la regolazione dell'azimut e dell'elevazione.
È possibile il montaggio sul lato destro e sinistro. L'antenna viene fornita con un supporto (confezionato separatamente) che ne consente il facile montaggio sul palo.
Il supporto può essere montato separatamente sul palo. Successivamente è sufficiente appendere l'antenna con il dispositivo a microonde al suo interno. Il supporto consente una regolazione precisa in entrambe le direzioni. Nelle zone in cui sono previsti venti forti, si consiglia di installare un palo con un diametro minimo di ø 50 mm.
Accessori consigliati:
In caso di utilizzo con GentleBOX JR-300, consigliamo:
- versione con connettori R-SMA (JRC - 24DuplEX - SMA)
- la versione con connettori N deve essere completata con un adattatore angolare per connettori con polarizzazione orizzontale
- Pigtail R-SMA/MMCX
- Pigtail R-SMA/UF.L
