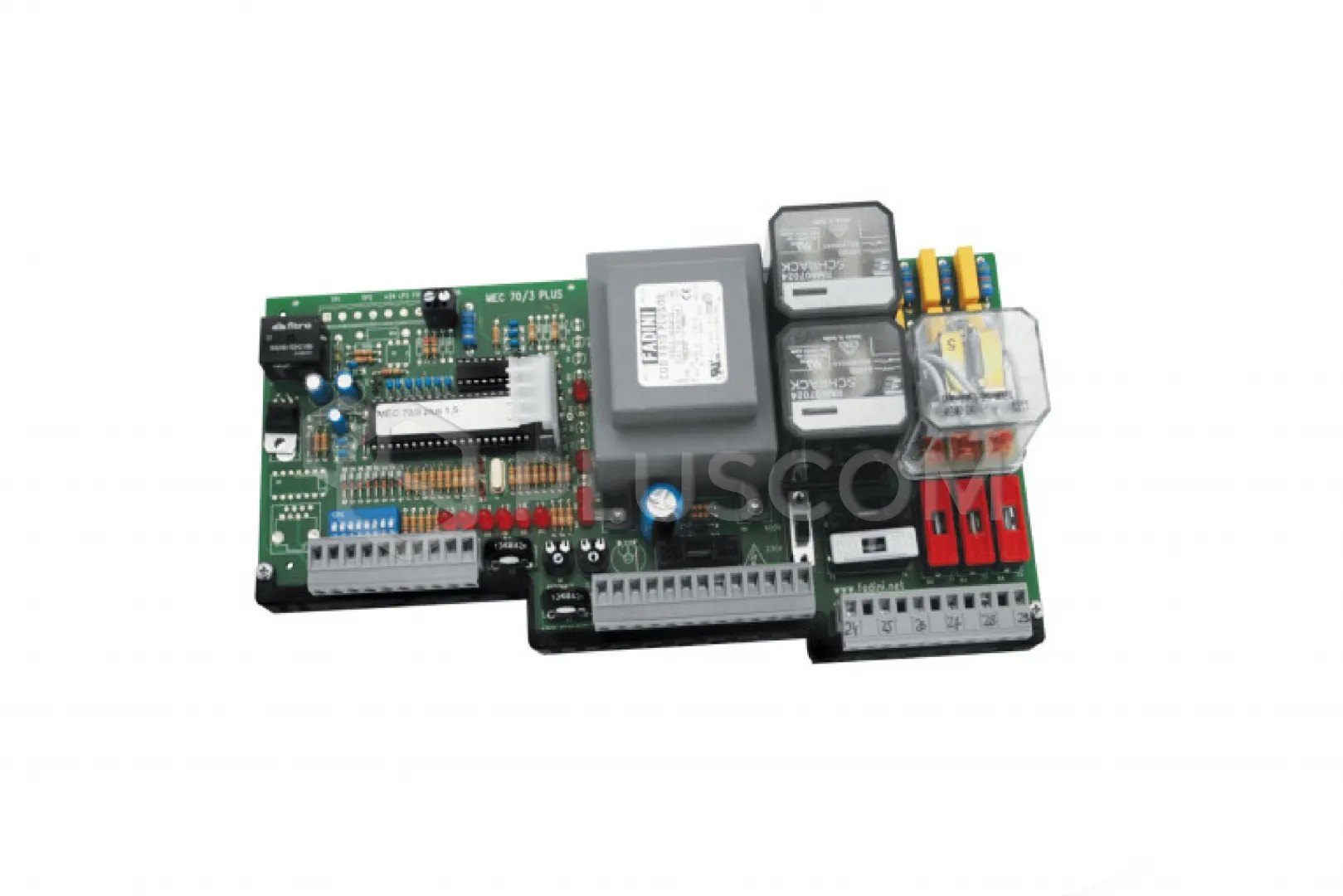

Fadini 7060L Centralina ELPRO 70/3 PLUS per motoriduttore MEC 200
Centralina ELPRO 70/3 PLUS per cancelli scorrevoli per azionamento MEC 200, per un solo servomotore 230V AC 1PH o 230/400V AC 3PH.
LOGICA DI FUNZIONAMENTO
Modalità automatica, semiautomatica, passo dopo passo, funzione di rilevamento ostacoli, funzione cancello pedonale e lampeggiamento della lampada prima dell'apertura del cancello.
FUNZIONI DI BASE
Regolazione intuitiva tramite trimmer e interruttori DIP-switch: alimentazione serratura elettrica, ingresso ricevitore radio, collegamento fotocellule, possibilità di collegare un orologio esterno, segnalazione dello stato dell'automazione. Alimentazione monofase e trifase. Temperatura di esercizio -20°C +55°C.
Le centrali di controllo sono interamente progettate e prodotte negli stabilimenti Meccanica Fadini.
Sono conformi alle norme e alle direttive vigenti in materia di compatibilità elettromagnetica e soddisfano i requisiti di ogni tipo di installazione: cancelli a battente, cancelli scorrevoli, barriere automatiche, porte, cancelli a doppia anta, a battente o a libro, o dissuasori idraulici a scomparsa.
Ogni centralina ELPRO è dotata di un proprio sistema logico adattato al tipo di attuatore. Facile programmazione delle diverse funzioni.
Tutte le schede sono dotate di connettore per ricevitori radio Fadini.
Per ottenere il blocco della porta sull'involucro in plastica, è possibile installare un interruttore di interruzione dell'alimentazione dotato di leva.
CARATTERISTICHE:
- Alimentazione trifase: SÌ
- Funzionamento fotocellula in apertura: SÌ
- Ingresso seconda coppia di fotocellule: NO
- Ingresso dedicato per barra di sicurezza: NO
- Ingresso dedicato per la seconda barra di sicurezza: NO
- Dispositivo per l'autotest di sicurezza della fotocellula (DSA): NO
- Dispositivo di autotest del bordo di sicurezza (DACS): NO
- Freno elettronico: NO
- Memorizzazione del tempo di funzionamento residuo del motore nei cicli interrotti: NO
- Avvio e arresto graduali: NO
- Regolazione della forza: NO
- RT data: NO
- Apprendimento dei tempi di funzionamento tramite telecomando: NO
- Modalità slave: NO
- Serratura elettrica: SÌ
- Modalità passo passo: SÌ
- Modalità TOTMAN: SÌ
- Funzione cancello: SÌ
- Apertura per pedoni tramite telecomando: SÌ
- Cambio di direzione del traffico: NO
- Orologio esterno: SÌ
- Spia di stato del cancello: SÌ
- Spia che indica lo stato dell'automazione: SÌ
- Modalità semiautomatica: SÌ
- Modalità automatica: SÌ
- Lampeggiamento iniziale: SÌ
- Nessun lampeggiamento durante la sosta, modalità automatica: SÌ
- Connettore radio: SÌ
- Unità abitativa: SÌ
- Chiudi dopo la foto: NO
- Semafori: NO
Dati tecnici:
- Alimentazione monofase: 230 V - 50 Hz
- Alimentazione trifase: 230/400 V - 50 Hz
- Potenza massima del motore: 375 W
- Uscita illuminazione supplementare: relè 12V
- Alimentazione accessori: 24 V - 500 mA
- Uscita spia di stato cancello: 24V - 3W
- Uscita di controllo DSA: -
- Uscita lampada di segnalazione: 230V - 25W
- Tempo di funzionamento del motore: 5 - 150 s
- Tempo di pausa: 5 - 150 s
- Ritardo chiusura cancello: -
- Tempo di apertura per i pedoni: 3 - 30 s
