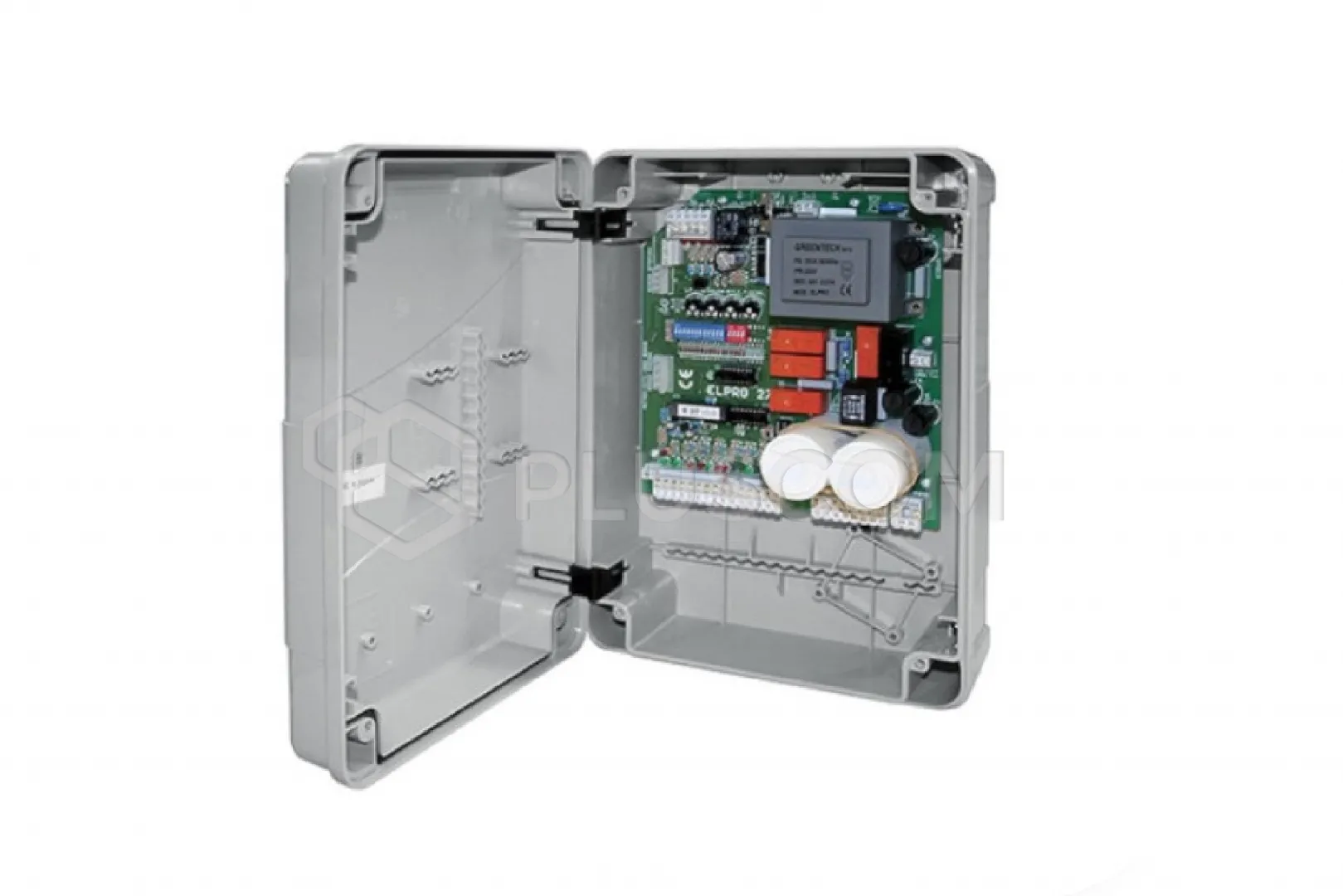

Fadini 7048L Centralina ELPRO 27 HP 110V per due attuatori 110V 1PH
Centralina ELPRO 27 HP 110V per cancelli a uno o due battenti con o senza finecorsa. Per cancelli scorrevoli (max. 0,5 HP con frizione meccanica). Alimentazione della scheda 110V AC.
LOGICA DI FUNZIONAMENTO
Modalità automatica, semiautomatica, passo dopo passo, funzione di rilevamento ostacoli, funzione cancello pedonale, colpo idraulico e lampeggiamento della lampada prima dell'apertura del cancello.
FUNZIONI DI BASE
Regolazione intuitiva tramite trimmer e interruttori DIP-switch: alimentazione serratura elettrica, test automatico fotocellule (DSA), test automatico bordi di sicurezza (DACS), predisposizione per il montaggio di un semaforo fino a tre luci, memoria tempi, segnalazione stato automazione. Dimensioni dell'alloggiamento 210 x 295 x 110 mm. Grado di protezione IP 64. Temperatura di esercizio -20 °C +55 °C.
Le centrali di controllo sono interamente progettate e prodotte negli stabilimenti Meccanica Fadini.
Sono conformi alle norme e alle direttive vigenti in materia di compatibilità elettromagnetica e soddisfano i requisiti di ogni tipo di installazione: cancelli a battente, cancelli scorrevoli, barriere automatiche, porte, cancelli a doppia anta, a battente o a libro, o dissuasori idraulici a scomparsa.
Ogni centralina ELPRO è dotata di un proprio sistema logico adattato al tipo di attuatore. Facile programmazione delle diverse funzioni.
Tutte le schede sono dotate di connettore per ricevitori radio Fadini.
Per ottenere il blocco della porta sull'involucro in plastica, è possibile installare un interruttore di interruzione dell'alimentazione dotato di leva.
CARATTERISTICHE:
- Alimentazione trifase: NO
- Funzionamento fotocellula in apertura: SÌ
- Ingresso seconda coppia di fotocellule: SÌ
- Ingresso dedicato per barra di sicurezza: SÌ
- Ingresso dedicato per la seconda barra di sicurezza: SÌ
- Dispositivo per l'autotest di sicurezza della fotocellula (DSA): SÌ
- Dispositivo di autotest del bordo di sicurezza (DACS): SÌ
- Freno elettronico: NO
- Memorizzazione del tempo di funzionamento residuo del motore nei cicli interrotti: SÌ
- Avvio e arresto graduali: NO
- Regolazione della forza: NO
- RT data: NO
- Apprendimento dei tempi di funzionamento tramite telecomando: NO
- Modalità slave: NO
- Serratura elettrica: SÌ
- Modalità passo passo: SÌ
- Modalità TOTMAN: SÌ
- Funzione cancello: SÌ
- Apertura per pedoni tramite telecomando: SÌ
- Cambio di direzione di marcia: SÌ
- Orologio esterno: SÌ
- Spia di stato del cancello: SÌ
- Spia che indica lo stato dell'automazione: SÌ
- Modalità semiautomatica: SÌ
- Modalità automatica: SÌ
- Lampeggiamento iniziale: SÌ
- Nessun lampeggiamento durante la sosta, modalità automatica: SÌ
- Connettore radio: SÌ
- Unità abitativa: SÌ
- Chiudi dopo la foto: SÌ
- Semafori: SÌ
Dati tecnici:
- Alimentazione monofase: 110 V - 50/60 Hz
- Alimentazione trifase: -
- Potenza massima del motore: 750 W
- Uscita illuminazione supplementare: 230 V - 100 W
- Alimentazione accessori: 24 V
- Uscita spia di stato cancello: 24V - 3W
- Uscita di controllo DSA: 24V - 150mA
- Uscita lampada di segnalazione: 230V - 25W
- Tempo di funzionamento del motore: 0 - 120 s (scorrevoli), 0 - 60 s (battenti)
- Tempo di pausa: 1 - 220 s
- Ritardo chiusura cancello: 0 - 10 s
- Tempo di apertura per pedoni: 1 - 45 s
