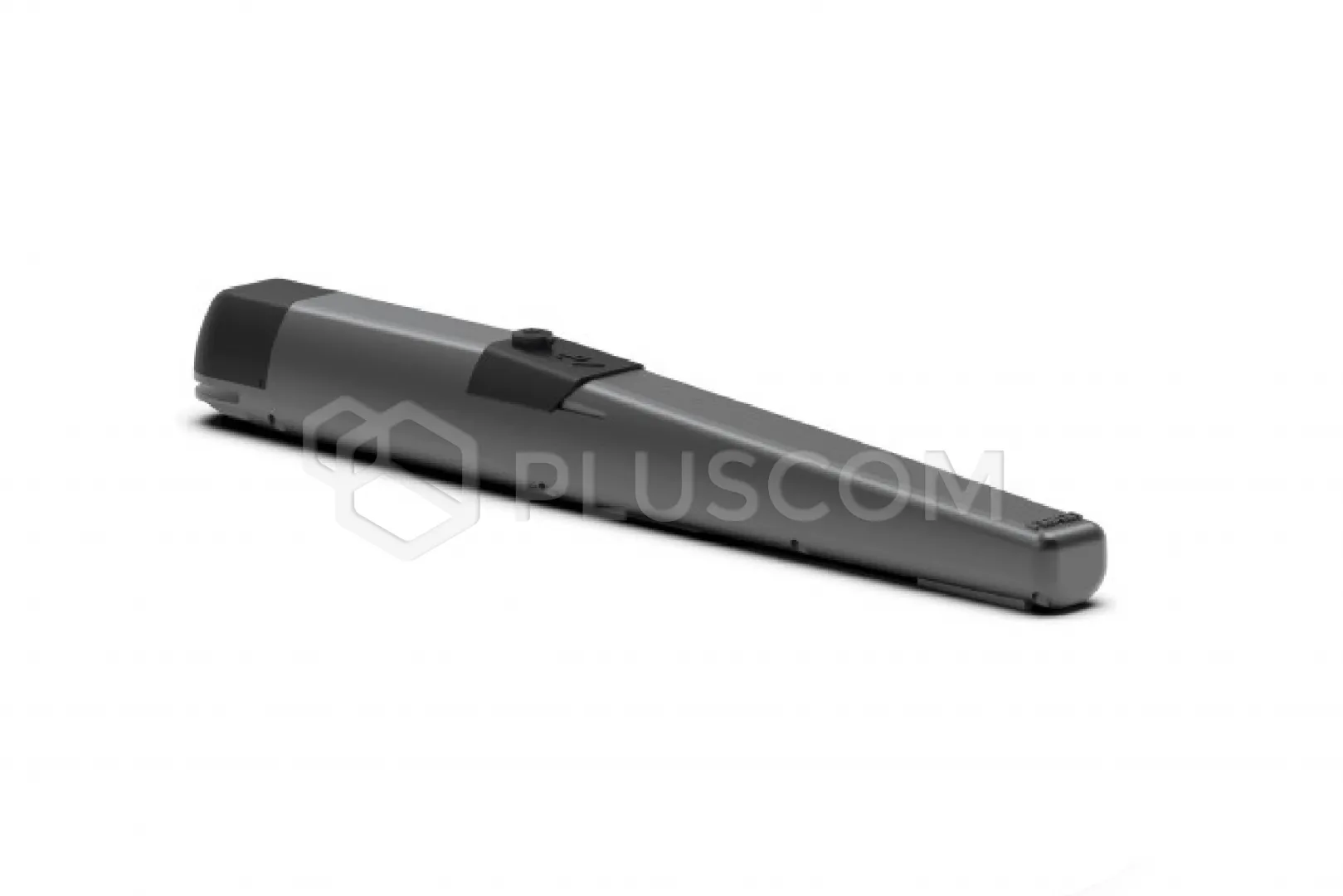

Fadini 424L DARDO 424 Motoriduttore 24V per cancelli a battente
Servomotore elettromeccanico DARDO 424 24V con finecorsa integrati in apertura e chiusura per cancelli a battente fino a 400 kg e con lunghezza del battente fino a 2,5 m. Per uso privato.
ATTENZIONE! L'azionamento non include la centrale di comando ELPRO 42.
SILENZIOSO
Servomotore elettromeccanico autobloccante 24V DC. Meccanismo con vite in acciaio laminato, dado in ottone, ruota dentata in teflon, cuscinetto trasversale e cuscinetto a strisciamento lubrificato.
FACILE DA USARE
Sblocco che consente l'apertura manuale dell'anta utilizzando la stessa chiave utilizzata per aprire l'involucro protettivo.
INTUITIVO
Programmazione automatica del ritardo dell'anta o programmazione manuale tramite un semplice pulsante situato sulla centrale di controllo ELPRO 42. Fermatori meccanici di fine corsa in apertura e chiusura con regolazione sull'alloggiamento.
SICURO
Sistema anticollisione grazie all'azione combinata dell'encoder e del rilevamento amperometrico degli ostacoli, che garantisce il corretto funzionamento dell'attuatore e l'inversione del senso di marcia. Accelerazione e decelerazione ad ogni movimento.
ROBUSTO E COMPATTO
Custodia protettiva in alluminio pressofuso con rivestimento in polvere di poliestere.
Dispositivo di sicurezza con funzione di test automatico
Tecnologia di test automatico delle fotocellule collegate all'impianto. In caso di rilevamento di un guasto in una fotocellula, l'impianto smetterà di funzionare fino a quando il problema non sarà individuato e risolto. Questa soluzione garantisce un elevato livello di sicurezza.
Dispositivo con funzione di test automatico - barre di sicurezza perimetrali
Tecnologia di controllo delle barre di sicurezza perimetrali integrata nell'impianto (conforme alle norme EN 12978 e EN 13849-1). L'effettiva coerenza e il corretto funzionamento del sistema di sicurezza sono costantemente monitorati tramite un sistema microcontrollore dedicato e separato installato sulla scheda. Eventuali guasti o perdite di efficienza saranno segnalati dal lampeggiamento continuo delle spie diagnostiche delle barre di sicurezza perimetrali.
DISPOSITIVO AUTOBLOCCANTE
Cilindro idraulico con dispositivo autobloccante che rallenta il movimento dell'anta del cancello, che agisce, a seconda del modello, in fase di apertura, chiusura o in entrambe le fasi. Attuatore elettromeccanico dotato di freno elettronico e sistema di rallentamento durante l'apertura e la chiusura dell'anta del cancello.
RT DATA
Sistema di controllo in tempo reale in grado di reagire rapidamente a qualsiasi evento esterno (condizioni meteorologiche, temperatura, attrito meccanico, ecc.) che potrebbe compromettere il corretto funzionamento dell'impianto.
La velocità di elaborazione dei dati da parte del microprocessore consente alla centrale di controllo di aumentare la forza di pressione (coppia motrice) per chiudere e aprire correttamente l'anta del cancello nel rispetto delle condizioni di sicurezza. Questo processo di lettura in tempo reale è stato progettato per fornire un supporto efficace all'installatore durante la regolazione dell'impianto.
TECNOLOGIA ELETTROMECCANICA
Attuatore che utilizza un sistema di trasmissione del movimento tramite motore elettrico e riduttore di velocità (vite senza fine e ruota dentata).
Dati tecnici:
- Alimentazione: 230V - 50Hz
- Tensione motore: 24V
- Max. assorbimento di potenza: 80W
- Max. assorbimento di corrente: 3,5A
- Tempo di apertura a 90°: 16 ÷ 20 s *
- Velocità: 16 ÷ 20 mm/s *
- Maks. coppia: 1000 N
- Temperatura di esercizio: -20°C ÷ +50°C
- Grado di protezione: IP44
- Corsa utile dell'asta: 320 mm **
- Peso: 6,5 kg
- Frequenza di utilizzo: molto intensa
*I tempi di apertura e chiusura dipendono dalle dimensioni di montaggio, dalla regolazione della velocità e dall'inerzia del portone.
**Senza limitatori meccanici è possibile allungare la corsa di 60 mm, ma è necessario montare i limitatori del cancello a terra sia in posizione aperta che chiusa.
