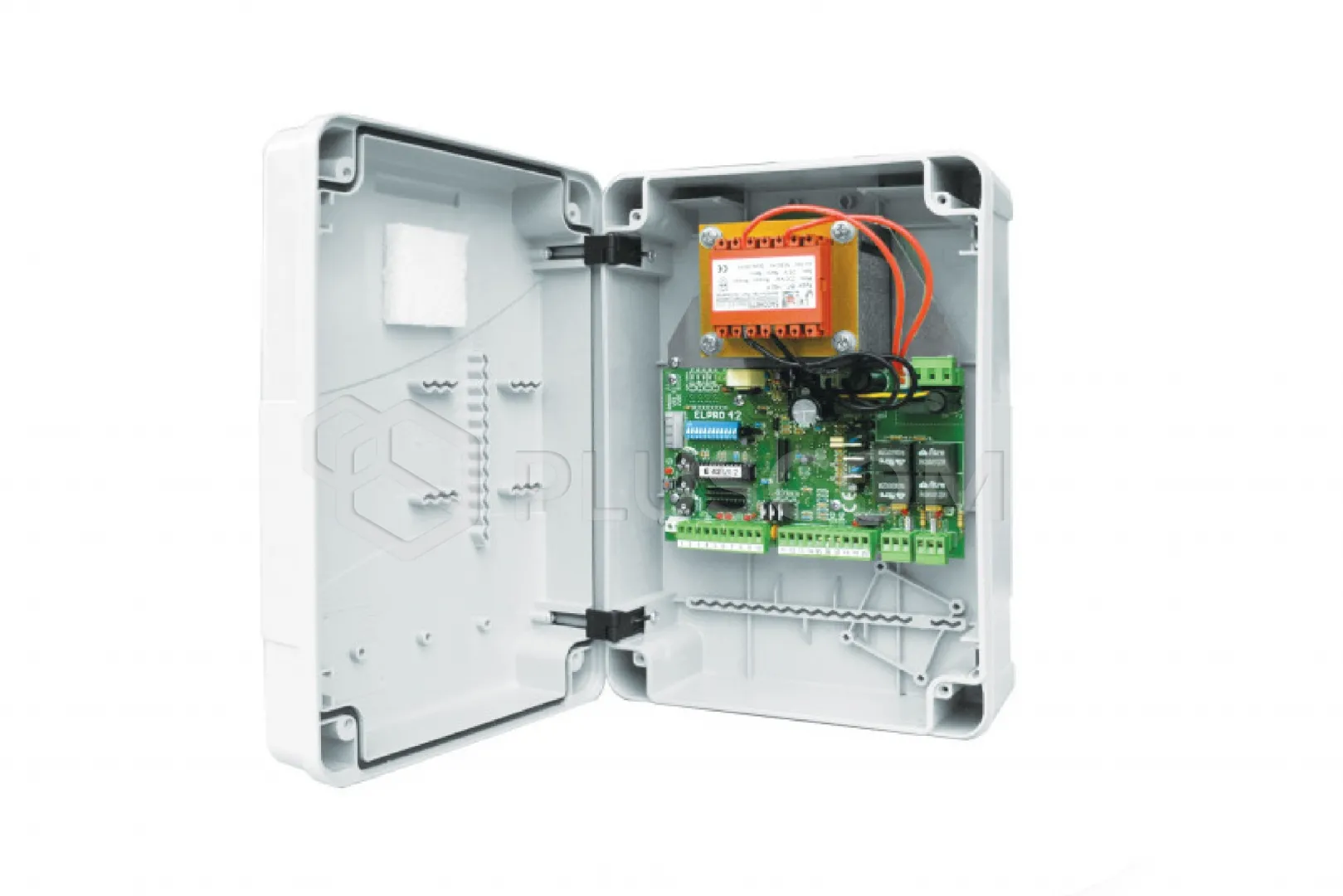

Fadini 4202L Centralina ELPRO 42 110V per due attuatori DARDO 424 24V con encoder
Centralina ELPRO 42 110V per cancelli a battente per due motoriduttori DARDO 424 24V con encoder. Alimentazione scheda 110V AC.
LOGICA DI FUNZIONAMENTO
Modalità automatica, semiautomatica, passo dopo passo, funzione cancello pedonale, colpo idraulico e lampeggiamento della lampada prima dell'apertura del cancello.
FUNZIONI DI BASE
Programmazione semplificata con un solo pulsante: tempo di funzionamento, con o senza ritardo dell'anta, con ritardo fisso durante l'apertura e la chiusura. Funzione amperometrica di inversione del senso di marcia in caso di urto contro un ostacolo.
Test automatico delle fotocellule (DSA), test automatico dei bordi di sicurezza (DACS), sistema logico (RT DATA), ingresso per serratura elettrica, ingressi per bordi di sicurezza, regolazione della velocità, della forza e della pausa tramite trimmer. Ingressi per due motori. Possibilità di collegare due batterie da 2,6 Ah - 12 V. Dimensioni dell'alloggiamento 210 x 295 x 110 mm. Grado di protezione IP64. Temperatura di esercizio -20 °C +55 °C. Alimentazione: batteria 12V.
Le centrali di controllo sono interamente progettate e prodotte negli stabilimenti Meccanica Fadini.
Sono conformi alle norme e alle direttive vigenti in materia di compatibilità elettromagnetica e soddisfano i requisiti di ogni tipo di installazione: cancelli a battente, cancelli scorrevoli, barriere automatiche, porte, cancelli a doppia anta, a battente o a libro, o dissuasori idraulici a scomparsa.
Ogni centralina ELPRO è dotata di un proprio sistema logico adattato al tipo di attuatore. Facile programmazione delle diverse funzioni.
Tutte le schede sono dotate di connettore per ricevitori radio Fadini.
Per ottenere il blocco della porta sull'involucro in plastica, è possibile installare un interruttore di interruzione dell'alimentazione dotato di leva.
CARATTERISTICHE:
- Alimentazione trifase: NO
- Funzionamento fotocellula in apertura: SÌ
- Ingresso seconda coppia di fotocellule: SÌ
- Ingresso dedicato per barra di sicurezza: SÌ
- Ingresso dedicato per la seconda barra di sicurezza: SÌ
- Dispositivo per l'autotest di sicurezza della fotocellula (DSA): SÌ
- Dispositivo di autotest del bordo di sicurezza (DACS): SÌ
- Freno elettronico: NO
- Memorizzazione del tempo di funzionamento residuo del motore nei cicli interrotti: NO
- Avvio e arresto graduali: SÌ
- Regolazione della forza: SÌ
- RT data: SÌ
- Impostazione dei tempi di funzionamento tramite telecomando: SÌ
- Modalità slave: NO
- Serratura elettrica: SÌ
- Modalità passo passo: SÌ
- Modalità TOTMAN: NO
- Funzione cancello: SÌ
- Apertura per pedoni tramite telecomando: SÌ
- Cambio di direzione del traffico: SÌ
- Orologio esterno: SÌ
- Spia di stato del cancello: SÌ
- Spia che indica lo stato dell'automazione: SÌ
- Modalità semiautomatica: SÌ
- Modalità automatica: SÌ
- Lampeggiamento iniziale: SÌ
- Nessun lampeggiamento durante la sosta, modalità automatica: SÌ
- Connettore radio: SÌ
- Unità abitativa: SÌ
- Chiudi dopo la foto: SÌ
- Semafori: NO
Dati tecnici:
- Alimentazione monofase: 110 V - 50/60 Hz
- Alimentazione trifase: -
- Potenza massima del motore: 200 W
- Uscita illuminazione supplementare: 24 V - 50 mA
- Alimentazione accessori: 24 V - 500 mA
- Uscita spia di stato cancello: 24V - 3W
- Uscita di controllo DSA: 24V - 150mA
- Uscita lampada di segnalazione: 24V - 15W
- Tempo di funzionamento del motore: -
- Tempo di pausa: 1 - 120 s
- Ritardo di chiusura del cancello: -
- Tempo di apertura per i pedoni: -
