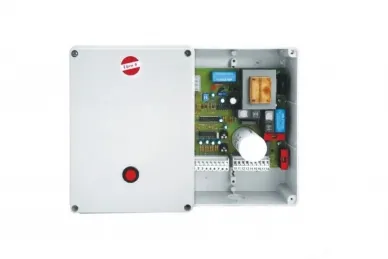

Fadini 243L Centralina ELPRO 6 exp per cancelli industriali e da garage per motoriduttore APROLI 480
Centralina ELPRO 6 exp per cancelli industriali e da garage per motoriduttore APROLI 480.
LOGICA DI FUNZIONAMENTO
Modalità automatica, semiautomatica, passo dopo passo.
FUNZIONI DI BASE
Regolazione intuitiva tramite trimmer e interruttori DIP-switch: pulsante per il comando di apertura/arresto/chiusura, ingresso per ricevitore radio, collegamento fotocellule, fusibili di bassa e alta tensione, chiusura automatica. Dimensioni dell'alloggiamento 147 x 197 x 80 mm. Grado di protezione IP 56. Temperatura di esercizio -20 °C +55 °C.
Le centrali di controllo sono interamente progettate e prodotte negli stabilimenti Meccanica Fadini.
Sono conformi alle norme e alle direttive vigenti in materia di compatibilità elettromagnetica e soddisfano i requisiti di ogni tipo di installazione: cancelli a battente, cancelli scorrevoli, barriere automatiche, porte, cancelli a doppia anta, a battente o a libro, o dissuasori idraulici a scomparsa.
Ogni centralina ELPRO è dotata di un proprio sistema logico adattato al tipo di attuatore. Facile programmazione delle diverse funzioni.
Tutte le schede sono dotate di connettore per ricevitori radio Fadini.
Per ottenere il blocco della porta sull'involucro in plastica, è possibile installare un interruttore di interruzione dell'alimentazione dotato di leva.
CARATTERISTICHE:
- Alimentazione trifase: NO
- Funzionamento fotocellula in apertura: NO
- Ingresso seconda coppia di fotocellule: NO
- Ingresso dedicato per barra di sicurezza: NO
- Ingresso dedicato per la seconda barra di sicurezza: NO
- Dispositivo per l'autotest di sicurezza della fotocellula (DSA): NO
- Dispositivo di autotest del bordo di sicurezza (DACS): NO
- Freno elettronico: NO
- Memorizzazione del tempo di funzionamento residuo del motore nei cicli interrotti: NO
- Avvio e arresto graduali: NO
- Regolazione della forza: NO
- RT data: NO
- Apprendimento dei tempi di funzionamento tramite telecomando: NO
- Modalità slave: NO
- Serratura elettrica: NO
- Modalità passo passo: SÌ
- Modalità TOTMAN: NO
- Funzione cancello: NO
- Apertura per pedoni tramite telecomando: NO
- Cambio di direzione del traffico: NO
- Orologio esterno: NO
- Spia di stato del cancello: SÌ
- Spia che indica lo stato dell'automazione: NO
- Modalità semiautomatica: SÌ
- Modalità automatica: SÌ
- Lampeggiamento iniziale: NO
- Nessun lampeggiamento durante la sosta, modalità automatica: NO
- Connettore radio: SÌ
- Unità abitativa: NO
- Chiudi dopo la foto: NO
- Semafori: NO
Dati tecnici:
- Alimentazione monofase: 230 V - 50 Hz
- Alimentazione trifase: -
- Potenza massima del motore: 400 W
- Uscita illuminazione supplementare: 230 V - 25 W
- Alimentazione accessori: 24 V - 500 mA
- Uscita spia di stato del cancello: -
- Uscita di controllo DSA: -
- Uscita spia di segnalazione: 230V - 25W
- Tempo di funzionamento del motore: -
- Tempo di pausa: -
- Ritardo di chiusura del cancello: -
- Tempo di apertura per pedoni: -
