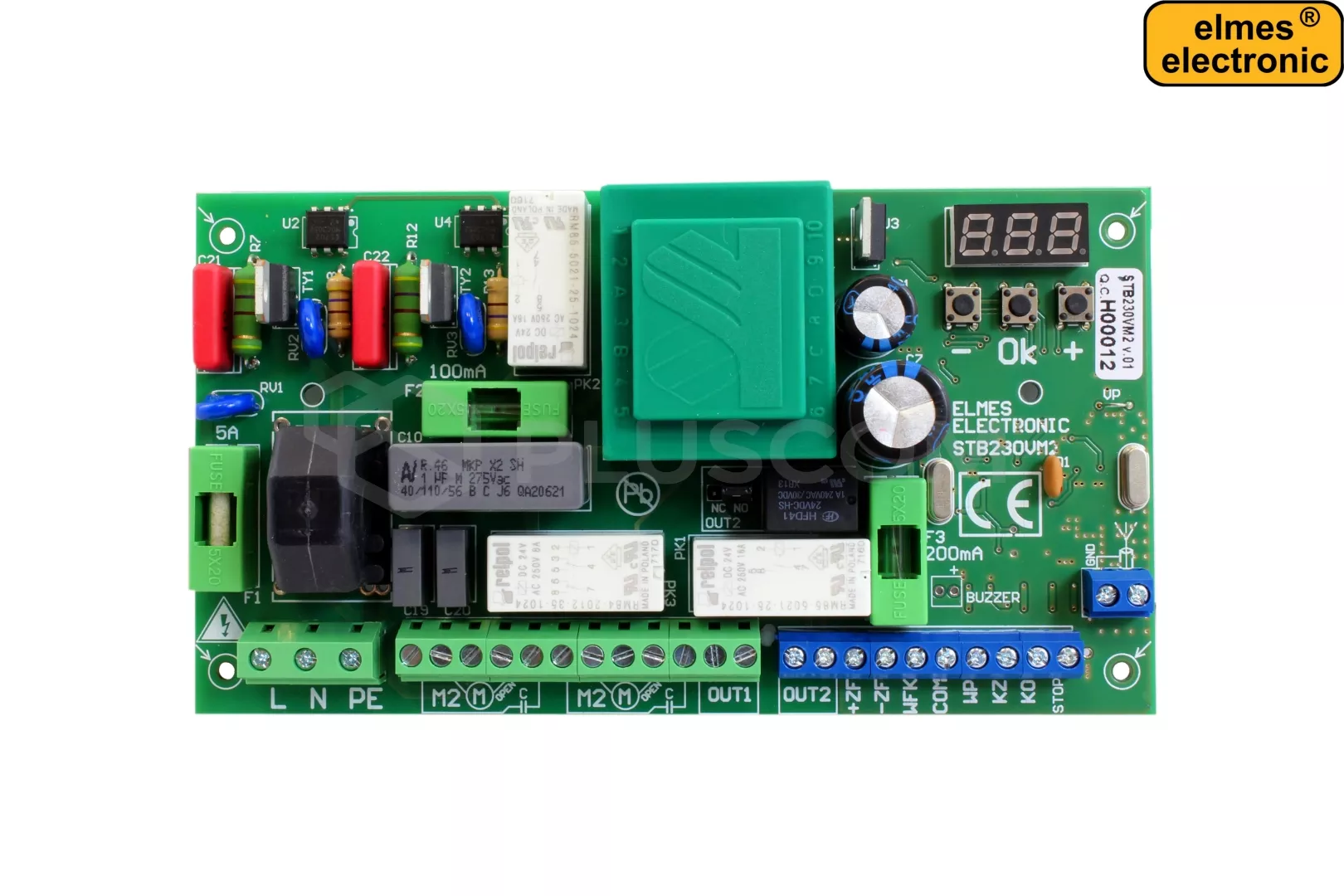

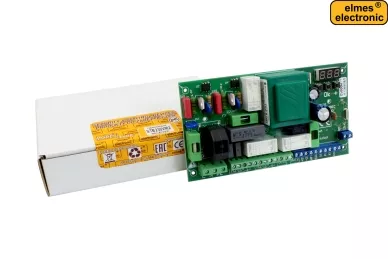

Elmes STB230VM2 Unità di comando motorizzata per cancelli a una o due ante 230V

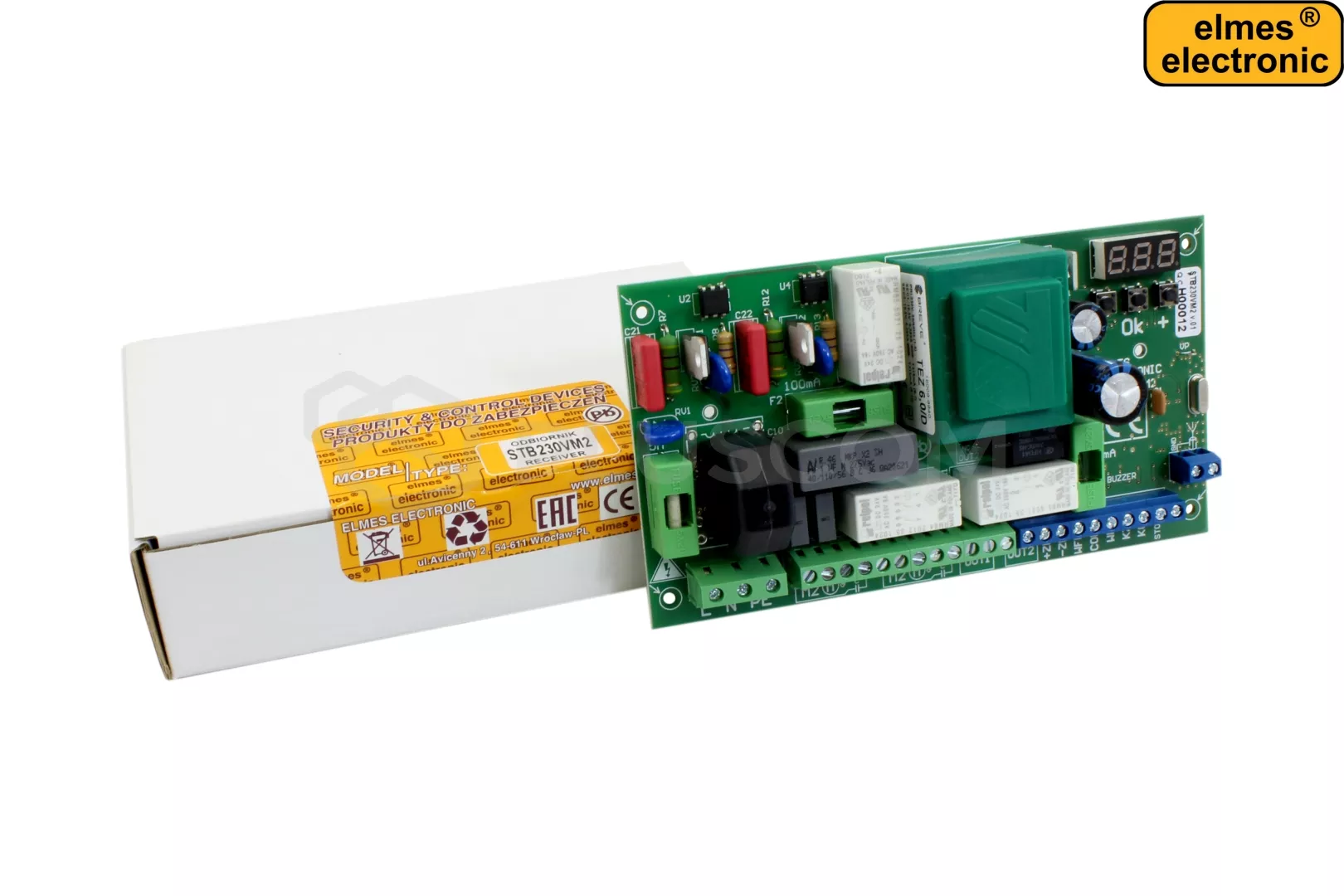

Centralina ELMES STB230VM2 per cancelli a una o due ante per motori a 230V AC con regolazione della forza

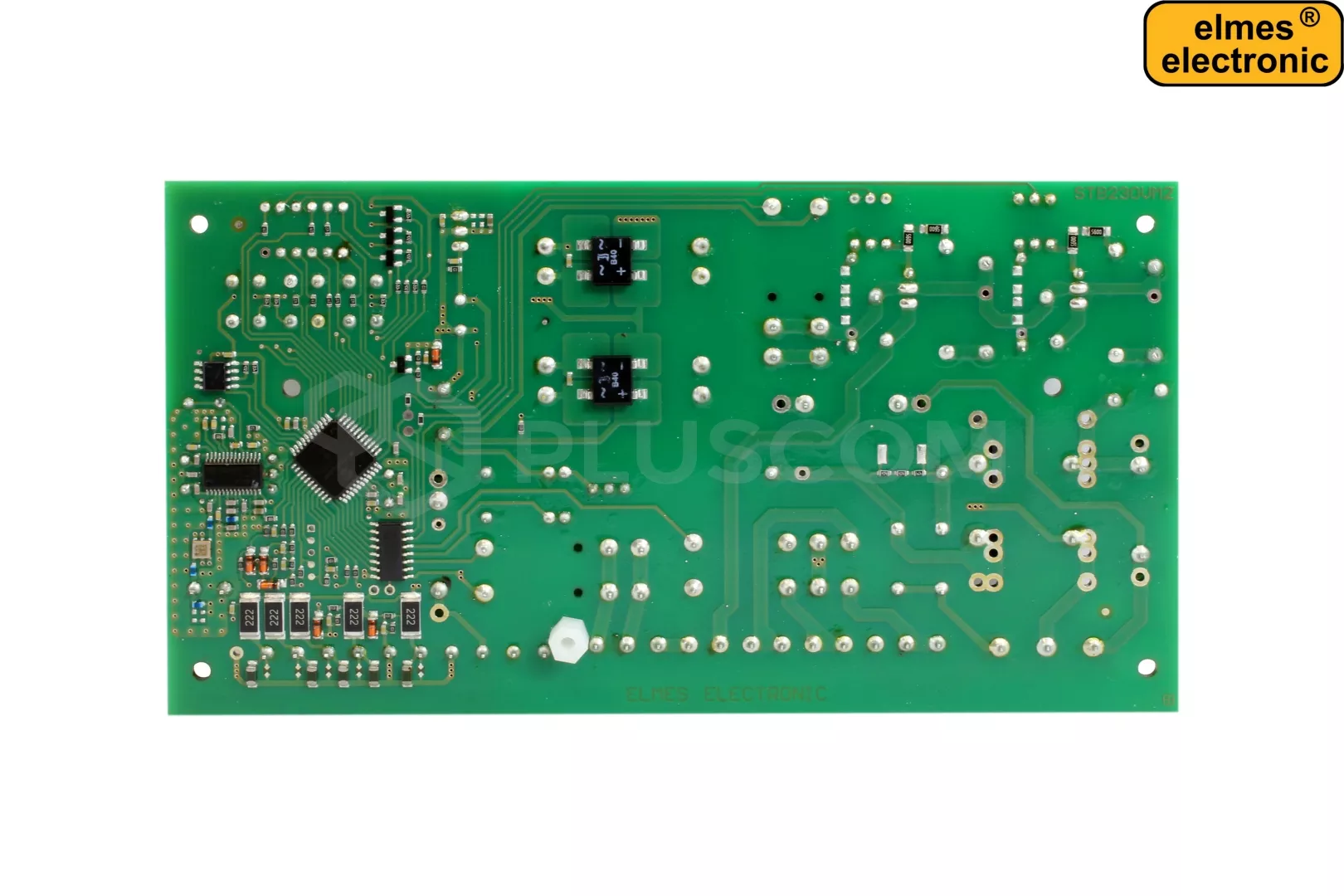

La centralina ELMES STB230VM2 è stata progettata per automatizzare cancelli a una o due ante che utilizzano Motori AC 230V da max 500W ciascunoIl dispositivo rappresenta un'alternativa più economica per controllare il funzionamento del cancello.
Svolge molte funzioni utili:

• cooperazione con un massimo di 448 telecomandi (telecomandi ELMES a 433MHz con cambio di codice)
• modalità operative:
• • standard (manuale) - ogni pressione del pulsante del telecomando apre/chiude la porta, dopo l'apertura la porta non si chiude automaticamente
  • con chiusura automatica - dopo aver premuto un pulsante, la porta avvia il ciclo APERTURA - PAUSA - CHIUSURA premendo il pulsante del telecomando durante la PAUSA si interrompe il ciclo, premendo nuovamente si avvia il ciclo di CHIUSURA
  • parcheggio 1
  • parcheggio 2 (con possibilità di sosta)
• funzione wicketapertura di una sola anta
• chiusura automatica allo scadere del tempo di PAUSA programmato (1-255s)
• cooperazione con fotocellule classiche di tipo NC
• funzioni di sicurezza
• • apertura automatica della porta in caso di violazione delle fotocellule in fase di chiusura
  • ingresso di sicurezza STOP per bloccare il movimento in entrambe le direzioni
  • uscita per lampada di segnalazione
• cooperazione con i finecorsa di tipo NO/NC
• uscita a relè supplementare OUT2 di tipo NC/NO per il controllo dell'elettroserratura del cancello, è possibile controllarne lo stato in modo indipendente tramite un pulsante di comando a distanza
• controllo indipendente della forza per entrambe le ante


PROGRAMMAZIONE
La configurazione del controllore avviene tramite tre pulsanti (+, -, OK) e il display a LED sulla scheda del dispositivo. L'intero processo non è complicato. Dopo aver premuto il pulsante OK, si accede al menu, che si naviga utilizzando i pulsanti +/-:

• caricamento/cancellazione del telecomando
• impostazione della potenza e del tempo di funzionamento dei motori, del tempo di pausa, dell'accensione della lampada
• impostazione del tempo di uscita OUT2
• attivazione della funzione:
• • wicket
  • modalità di funzionamento delle fotocellule
  • modalità di funzionamento della luce


INSTALLAZIONE
Il regolatore deve essere installato in un involucro sigillato, preferibilmente a tenuta d'aria, in modo da proteggerlo dall'acqua e da altri agenti atmosferici. Per aumentare la portata del telecomando, è possibile collegare un'antenna supplementare tramite un cavo coassiale.

PARAMETRI TECNICI

• alimentazione: AC 230V consumo massimo 6VA, a riposo (senza fotocellula): 2,5VA
• potenza massima del motore alare: 500W + 500W
• Uscita OUT1 per lampada: senza corrente, NO, separata galvanicamente, capacità di carico: 16A/250VAC, tempo di attivazione: da 1s a 999s
• OUT2 uscita tipo NO/NC - commutabile a ponticello, senza corrente, separata galvanicamente, capacità di carico: 1A/240VAC/30VDC; tempo di attivazione in modalità monostabile: da 0,5 s a 127 s o in modalità bistabile
• uscita di potenza della fotocellula: 24VDC, massimo 150mA, protetta da un fusibile
• ingresso fotocellula tipo NC (normalmente chiuso)
• ingresso STOP di sicurezza tipo NC (normalmente chiuso)
• ingressi per finecorsa tipo NC (normalmente chiuso) o NO (normalmente aperto)
• tempo di funzionamento del motore: da 1s a 255s, comune per chiusura e apertura
• TEMPO DI PAUSA: da 1s a 255s
• ricevitore supereterodina su banda 433,92MHz
• intervallo di temperatura operativa: - 20°C...+50°C
• dimensioni (d/s/l): 165x90x45xmm
• distanza dei 4 fori di montaggio ø=3mm: 153x75mm
