Elmes ST100GR Controllori per tapparelle con funzione di controllo di gruppo

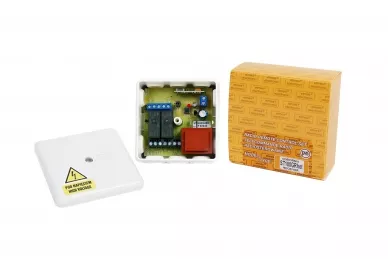

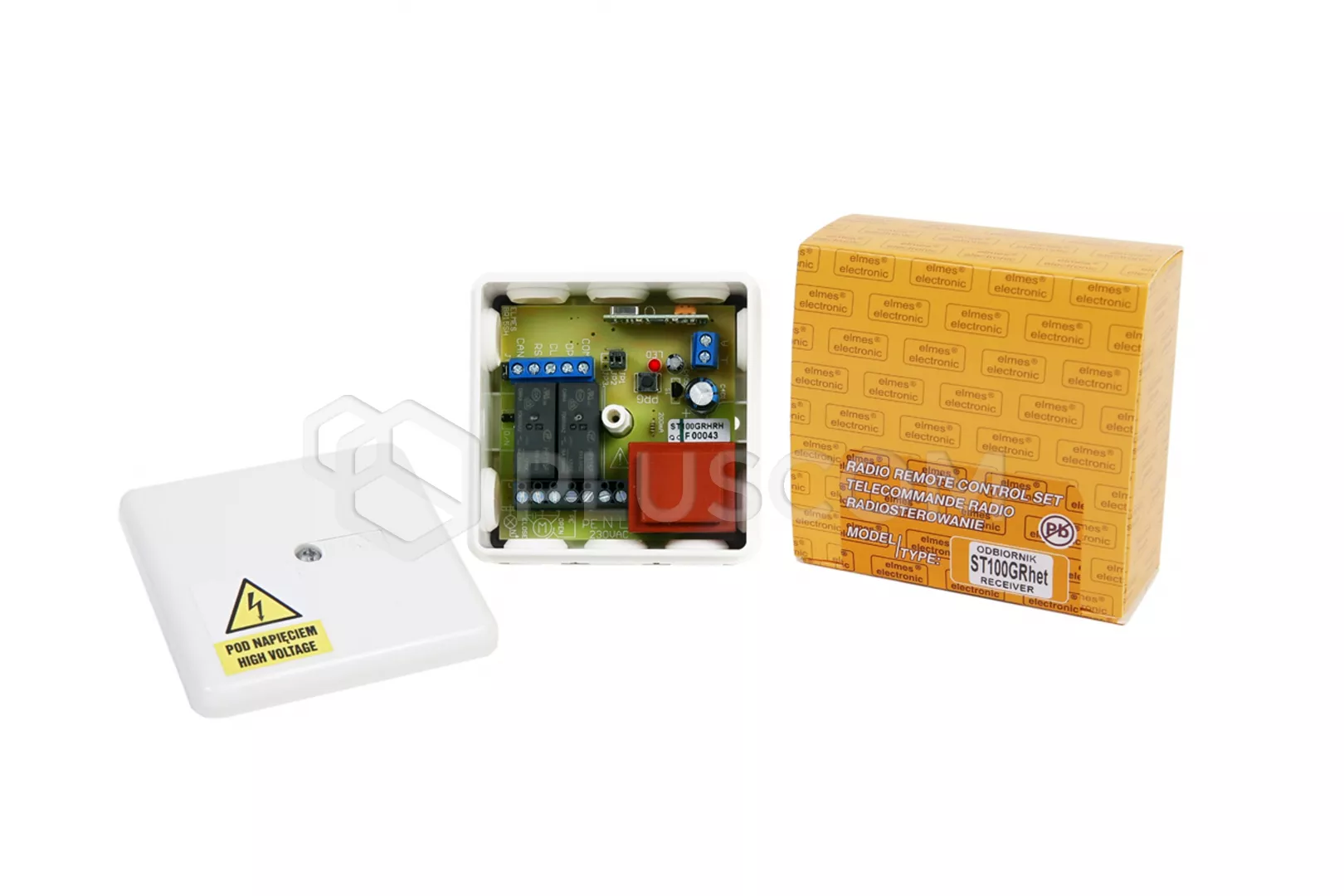

Controllore per tapparelle Elmes ST100GR con funzione di controllo di gruppo

Il controller è progettato per controllare una singola tapparella o un gruppo di tapparelle. È dotato di un ricevitore radio integrato e di un sistema di trasmissione seriale CAN, grazie al quale è possibile collegare più controllori tramite un bus comune a due fili.
In questo modo è possibile realizzare un sistema di tapparelle complesso nell'edificio, con interruttori che controllano tutte le tapparelle, che controllano un gruppo di tapparelle in una determinata stanza e che controllano ogni singola tapparella. Un gruppo, così come una singola tapparella, può essere controllato tramite un interruttore a parete o un telecomando.

Controllo di una singola tapparella
Il controller controlla il funzionamento di un singolo motore per tapparelle. Il motore può essere controllato da un telecomando o da un interruttore cablato.

Controllo di un gruppo di tapparelle (solo se i controllori sono collegati tramite CAN bus a 2 fili)
Ogni controller, oltre a controllare la propria tapparella, può essere selezionato come controller di gruppo e controllare un gruppo di fino a 42 tapparelle. In questo caso, una coppia aggiuntiva di interruttori cablati o un telecomando consente di controllare un gruppo di tapparelle in modo sequenziale, ovvero con una pausa di 0,5 s tra l'attivazione della tapparella successiva.

DATI TECNICI:

• codice variabile KEELOQ
• alimentazione del regolatore: 230VAC, 2VA
• uscite motore: relè, 2 x NO, max. 16A/250VAC
• utilizzare solo motori a induzione per tapparelle con finecorsa incorporati; non utilizzare motori a commutazione a causa delle interferenze radio che generano e che limitano il raggio d'azione dei radiocomandi.
• lunghezza massima del bus CAN quando si utilizza il doppino: 500m
• numero massimo di controllori collegati al CAN bus: 64
• numero massimo di controllori in un gruppo: 42
• numero massimo di telecomandi in memoria di un controllore: 12 (opzione 112)
• accensione dei controllori successivi di un gruppo ogni 0,5 s nell'ordine di programmazione
• tempo di mantenimento delle uscite a relè: 1s ÷ 4 h, comune per chiusura e apertura
• dimensioni esterne: 110x90x47 mm
• cooperazione con i telecomandi: UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H200, CH8H200, CH32HT
