Came ZL22 Pannello di controllo per il firewall UNIPARK

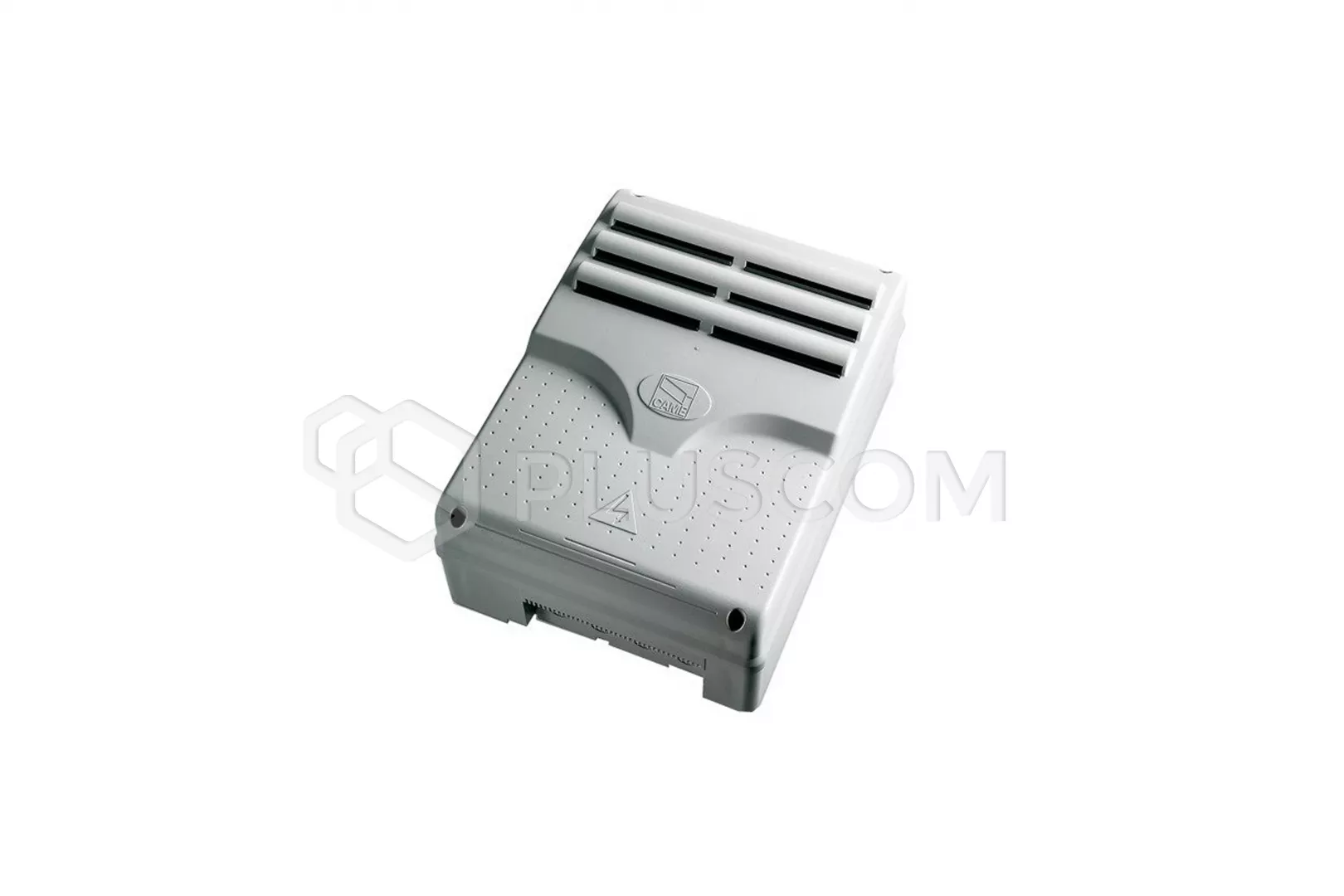

Unità di controllo CAME ZL22 per firewall UNIPARK

L'unità di controllo ZL 22 è progettata per controllare i firewall della serie UNIPARK a 24 V CC.
È alimentata da 230 V CA a una frequenza di 50-60 Hz, fornita ai morsetti L1-L2, protetta da un fusibile da 5A.

L'involucro è realizzato in plastica ABS, con fori per consentire la circolazione dell'aria, con livello di protezione IP54.

L'unità di controllo è dotata dei seguenti componenti:

• Finecorsa elettronici amperometrici nelle posizioni di apertura e chiusura.
• Sensibilità amperometrica regolabile in continuo (trimmer SENS).
• Presa di collegamento predisposta per la radio interna per il comando a distanza.
• È possibile controllare fino a 4 firewall Unipark. Di serie, la centrale supporta un solo firewall Unipark; il collegamento di più UNIPARK richiede l'installazione di una scheda LM22 per ciascuno di essi.

Regolazione della sensibilità amperometrica
TRIMMER SENS è la regolazione della sensibilità del sensore amperometrico. Regola la sua sensibilità, controllando la forza dell'azionamento dell'UNIPARK durante la chiusura e l'apertura. Se il valore impostato viene superato, il sensore reagisce arrestando l'attuatore sia in fase di chiusura che di apertura.
