Came PL0168 Pannello di controllo TS970

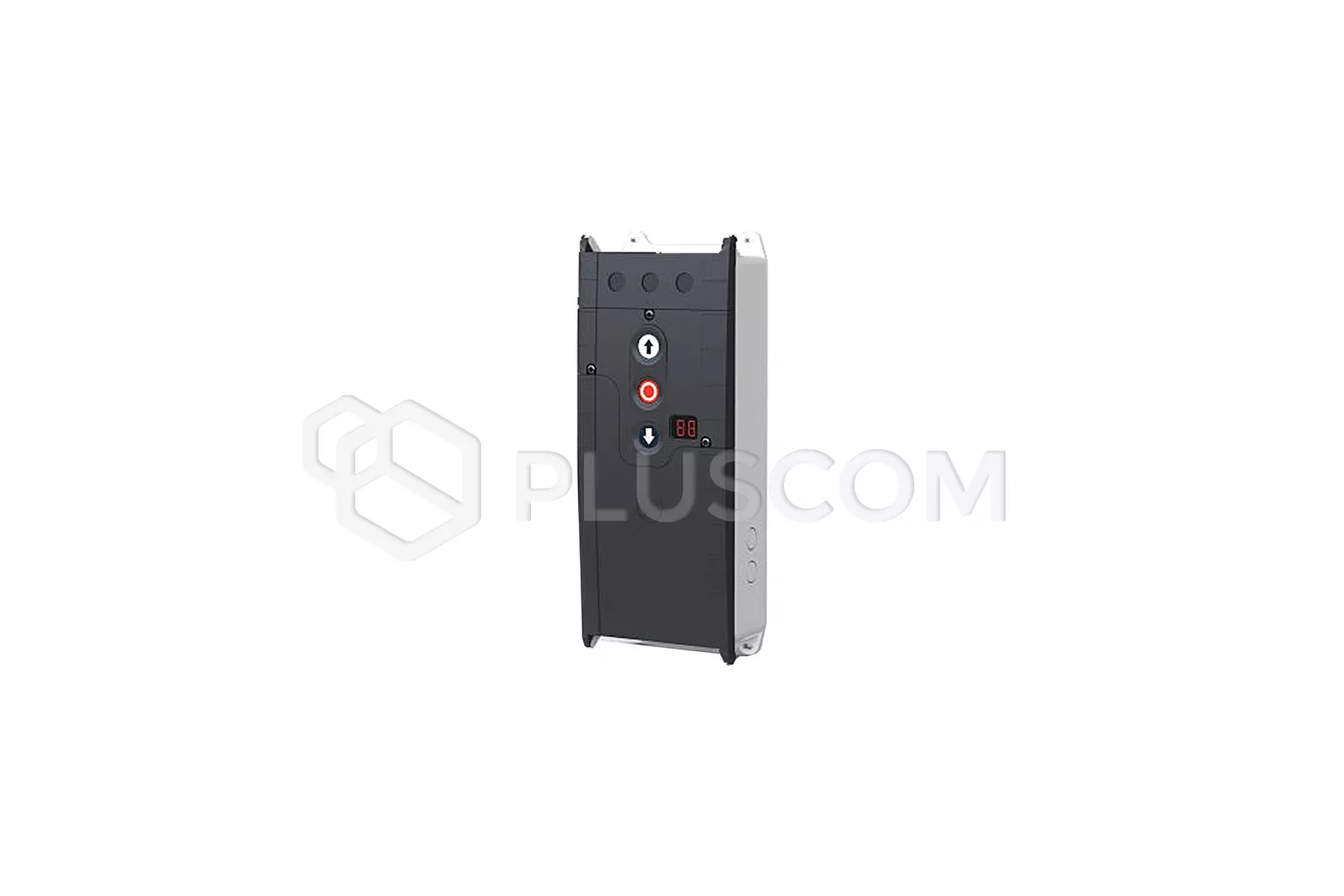

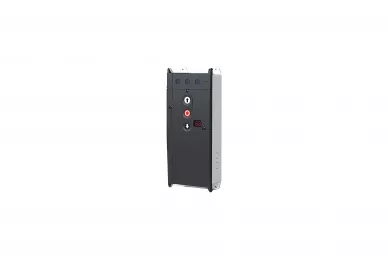

CAME PL0168 Unità di controllo TS970

I pannelli di controllo sono uno degli elementi più importanti del sistema di automazione. Oltre al loro design unico, hanno molte funzioni utili, grazie alle quali è possibile adattare le funzioni di automazione alle proprie esigenze.
Il TS970 è progettato per cancelli motorizzati (sistema di finecorsa NES/DES GfA) e sostituisce completamente i vecchi pannelli di controllo TS956, TS958, TS961, TS970.

FUNZIONI PRINCIPALI DELL'UNITÀ DI CONTROLLO

• Cambio del senso di rotazione tramite tastiera
• Impostazione rapida delle posizioni finali e di tutte le funzioni dal livello dell'operatore
• Modalità operativa selezionabile:
• • Modalità standby CHIUSO/OTW
  • Modalità standby CHIUSO/ON/OFF
  • Modalità standby con contatti attivi
  • Chiusura automatica/OTW
• Riconoscimento automatico del tipo di bordo di chiusura e del sistema di analisi:
• • Striscia di contatto ottica
  • Principio di contatto 8K2 NO
  • Principio di contatto 1K2 normalmente chiuso con test
• Chiusura automatica temporizzata regolabile da 1 a 240 secondi (possibilità di accensione e spegnimento):
• • Il cancello si chiude automaticamente quando viene raggiunta la posizione finale superiore o intermedia dopo il tempo impostato.
  • Possibilità di riconteggiare il tempo dopo l'attivazione della fotocellula
• Posizione intermedia regolabile con possibilità di programmazione individuale
• Impostazione del numero di volte consentito di attivazione della striscia di contatti durante la chiusura automatica temporizzata (1-10)
• Tempo di inversione regolabile per l'intervento della striscia di contatto

DATI TECNICI:

• Tensione di esercizio (+/- 10%):
• • 1 N~220 V, PE
  • 3 N~220-400 V, PE
  • 3 ~220-400 V, PE
• Potenza di uscita per l'azionamento: max. 3 kW
• Frequenza di funzionamento: 50/60 Hz
• Protezione di rete per fase, in loco: 10-16 A
• Tensione di alimentazione esterna (protezione interna elettronica): 24 V CC, 0,18 A
• Tensione di alimentazione esterna: X1/L, X1/N (protezione di rete tramite fusibile dell'apparecchio F1): 1 N~230 V, 1,6 A ritardata
• Ingressi di controllo:
• • 24 V DC
  • Tipo. 10 mA
• Tipo di contatto a relè max. corrente a 230VAC 1A, a 24VDC 0,4A] (lampade a LED consigliate): contatto di commutazione a potenziale zero
• Carico del contatto a relè, resistivo/induttivo: 230 V CA, 1 A
• Consumo di energia del controllore: 10 VA
• Intervallo di temperatura di esercizio: -10°C .. +50°C
• Umidità dell'aria: fino al 93% senza condensa
• Grado di protezione dell'involucro: IP54
• Montaggio: verticale
• Finecorsa GfA compatibili: NES, DES
• Dimensioni: 155 x 386 x 90 mm
