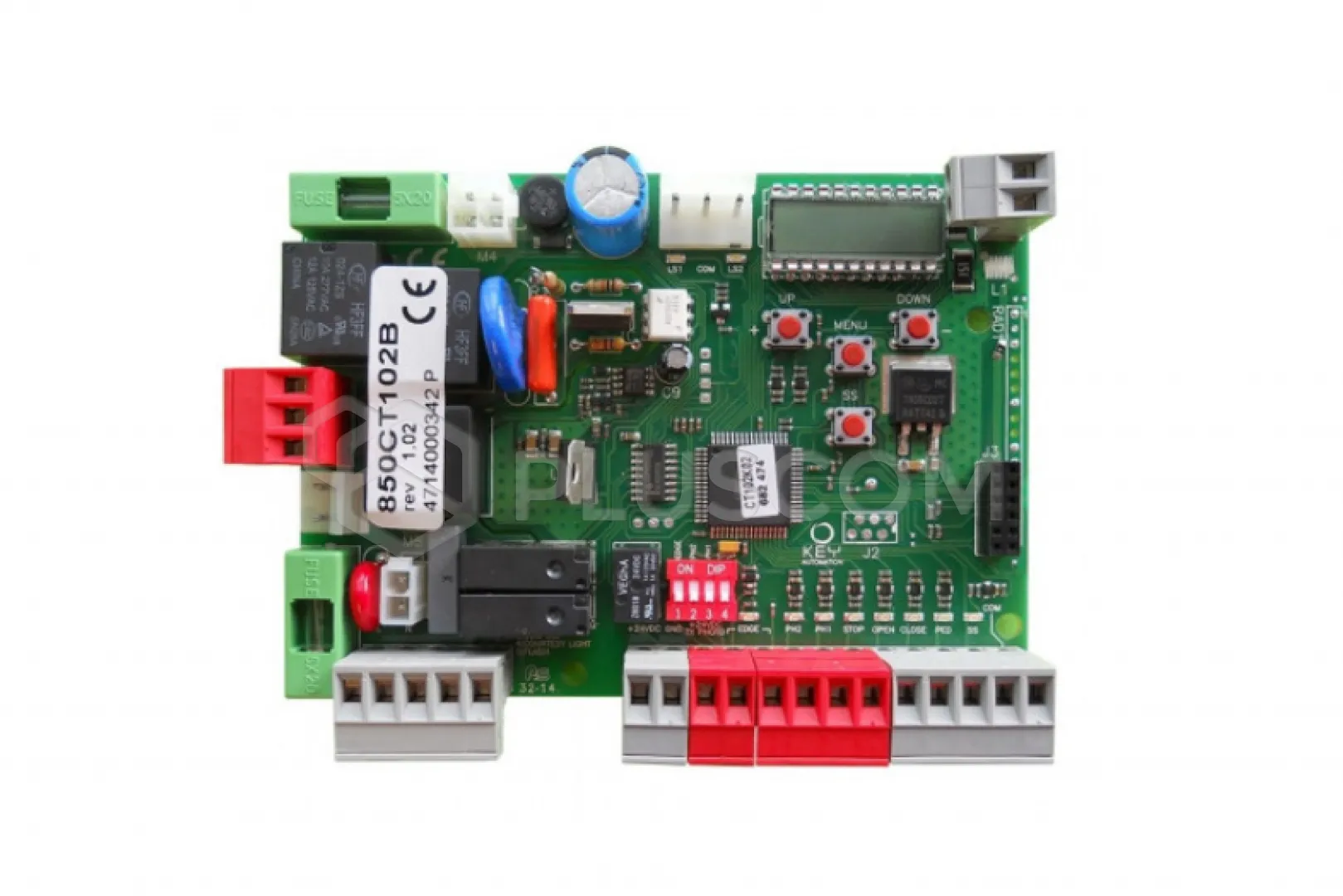

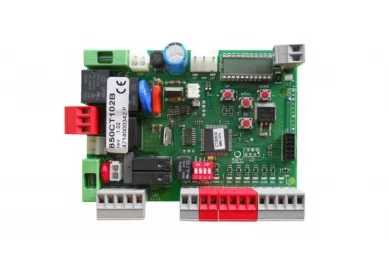

AVO ACT102B Centralina di comando, scheda CT102B per un solo attuatore

AVO ACT102B Centralina di controllo, scheda CT102B per un attuatore

ACT102B - Centralina di comando per il controllo di 1 attuatore 230V per cancelli scorrevoli, porte da garage, con supporto per elettroserratura, rallentamento in apertura e chiusura, con possibilità di collegare un ricevitore radio.

Appartiene alla serie di centraline AVO ACT, che hanno in comune lo stesso modo di programmazione delle posizioni finali e di regolazione dei parametri.

La centrale controlla il funzionamento di 1 attuatore con motore monofase asincrono a corrente alternata alimentato a 230V.

CARATTERISTICHE:

• Una uscita motore
• Uscita per lampada di segnalazione 230V/40W
• Uscita per illuminazione supplementare (230V/100W) controllata tramite telecomando
• Uscita elettroserratura (12VAC/15VA)
• 4 interruttori per la disattivazione degli ingressi di sicurezza (non richiede ponticelli)
• 2 ingressi per il funzionamento delle fotocellule analogiche
• Ingresso STOP funzionante come NC
• Ingresso di sicurezza compatibile con una barra resistiva da 8,2 kΩ,
• 4 ingressi di comando: passo dopo passo, apri, chiudi, cancello
• Ingresso per il collegamento di un ricevitore radio dedicato ARX4K
• Dotato di display che facilita la programmazione e la regolazione dei parametri e il controllo dello stato degli ingressi di sicurezza e di comando.

FUNZIONI:

• Presenza umana: SÌ
• Funzionamento semiautomatico: SÌ
• Funzionamento automatico: SÌ
• Unità abitativa: SÌ
• Lampeggiamento iniziale: SÌ
• Fototest durante l'apertura: SÌ
• Avvio graduale: SÌ
• Arresto graduale: SÌ
• Illuminazione supplementare: SÌ
• Controllo dello stato del cancello: SÌ
• Funzione di rallentamento: SÌ
• Rilascio elettrico: NO
• Disattivazione elettrica dell'interruttore di fine corsa: SÌ
• Pausa durante l'apertura: SÌ
• Funzione PASSO PASSO: SÌ
• Apertura e chiusura separate: SÌ
• Amperometria: NO
• Regolazione del ritardo durante l'apertura: NO
• Freno: SÌ
• Contatore di cicli: SÌ
• Display: SÌ
• Encoder: NO
• Chiudi dopo foto: SÌ
• Funzione cancello: SÌ
• Elettroserratura: NO
• Risparmio energetico: NO
• Comportamento in caso di interruzione di corrente: NO
• Collegamento del profilo perimetrale: SÌ
• Sensibilità amperometrica: NO
• Alimentazione solare: NO

Dati tecnici:

• Alimentazione: 230V 50Hz
• Alimentazione accessori: 24Vdc
• Potenza massima del motore: 700W
• Tempo massimo di funzionamento: regolabile
• Tempo massimo di pausa: 0 - 900 sec.
• Sensibilità amperometrica: SÌ
• Supporto encoder: NO
• Grado di protezione: -
• Dimensioni (lunghezza x larg. x altezza): 120 x 90 x 30 mm
• Temperatura di esercizio: -20°C / +55°C
