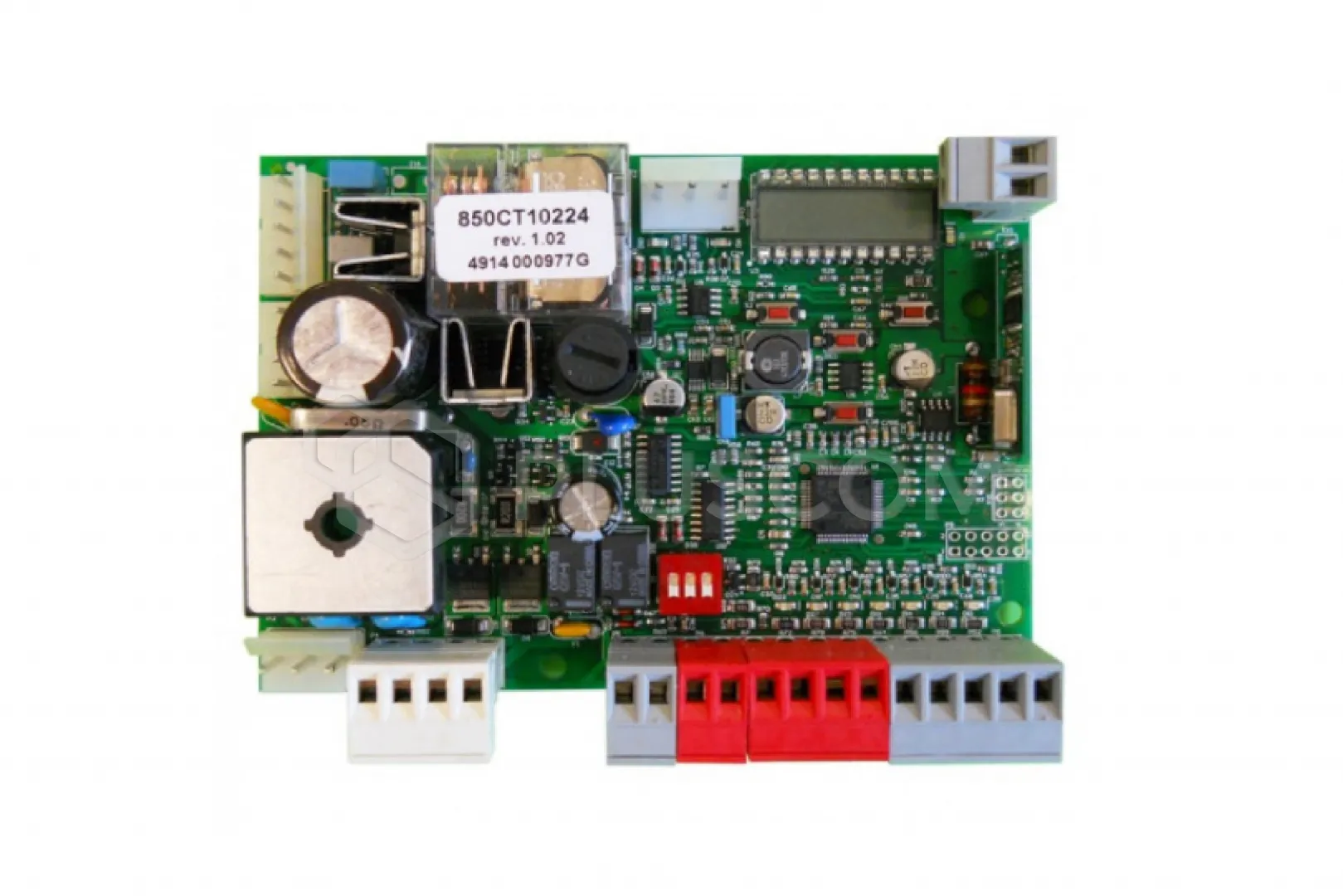

AVO ACT10224F Centralina di comando, scheda ACT10224/10224F 24V per un attuatore

AVO ACT10224F Centralina di comando, scheda ACT10224/10224F 24V per un attuatore

ACT10224/10224F - Centralina di comando per il controllo di 1 attuatore 24V per cancelli scorrevoli e barriere, con funzione di programmazione automatica delle posizioni finali, rallentamento in apertura e chiusura, ricevitore radio integrato.

Appartiene alla serie di centraline AVO ACT, che hanno in comune lo stesso metodo di programmazione delle posizioni finali e di regolazione dei parametri.

La centralina controlla il funzionamento di 1 attuatore con motore a corrente continua alimentato a 24V.

CARATTERISTICHE:

• Una uscita motore
• Uscita per lampada di segnalazione 24V/15W
• Uscita per illuminazione supplementare (24V/15W) controllata tramite telecomando
• Uscita spia di stato cancello (24V/4W) / Uscita elettroserratura (12VAC/15VA)
• Possibilità di collegare una batteria di emergenza
• 4 interruttori per la disattivazione degli ingressi di sicurezza (non richiede ponticelli)
• 2 ingressi per il funzionamento di fotocellule analogiche
• Ingresso STOP funzionante come NC o compatibile con una barra resistiva 8,2 kΩ
• 4 ingressi di comando: passo dopo passo, apri, chiudi, cancello
• Ricevitore radio integrato (memoria 150 telecomandi/pulsanti)
• Dotato di display che facilita la programmazione e la regolazione dei parametri e il controllo dello stato degli ingressi di sicurezza e di comando
• Ingresso per il comando di attuatori con encoder

FUNZIONI:

• Presenza umana: SÌ
• Funzionamento semiautomatico: SÌ
• Funzionamento automatico: SÌ
• Unità abitativa: SÌ
• Lampeggiamento iniziale: SÌ
• Fototest durante l'apertura: SÌ
• Avvio graduale: SÌ
• Arresto graduale: SÌ
• Illuminazione supplementare: SÌ
• Controllo dello stato del cancello: SÌ
• Funzione di rallentamento: SÌ
• Rilascio elettrico: NO
• Disattivazione elettrica dell'interruttore di fine corsa: SÌ
• Pausa durante l'apertura: SÌ
• Funzione PASSO PASSO: SÌ
• Apertura e chiusura separate: SÌ
• Amperometria: SÌ
• Regolazione del ritardo durante l'apertura: NO
• Freno: NO
• Contatore di cicli: SÌ
• Display: SÌ
• Encoder: SÌ
• Chiudi dopo foto: SÌ
• Funzione cancello: SÌ
• Elettroserratura: SÌ
• Risparmio energetico: SÌ
• Comportamento in caso di interruzione di corrente: SÌ
• Collegamento del profilo perimetrale: SÌ
• Sensibilità amperometrica: SÌ
• Alimentazione solare: SÌ

Dati tecnici:

• Alimentazione: 230V 50Hz
• Alimentazione accessori: 24Vac / 24Vdc
• Potenza massima del motore: 150W
• Tempo massimo di funzionamento: 240 sec.
• Tempo massimo di pausa: 0 - 900 sec.
• Sensibilità amperometrica: SÌ
• Supporto encoder: NO
• Grado di protezione: -
• Dimensioni (lunghezza x larg. x altezza): 120 x 90 x 30 mm
• Temperatura di esercizio: -20°C / +55°C
