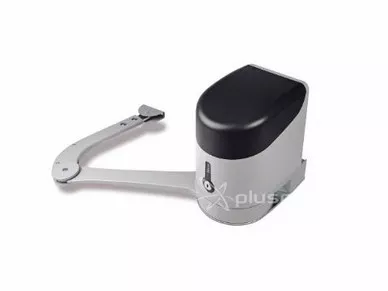

Attuatore a semplice effetto HK7024R10 HYKE con braccio a strappo + centralina HKA1 BLUEBUS integrata

Attuatore autobloccante con braccio pieghevole, motore a 24 V e unità di controllo BLUEBUS HKA1 integrata

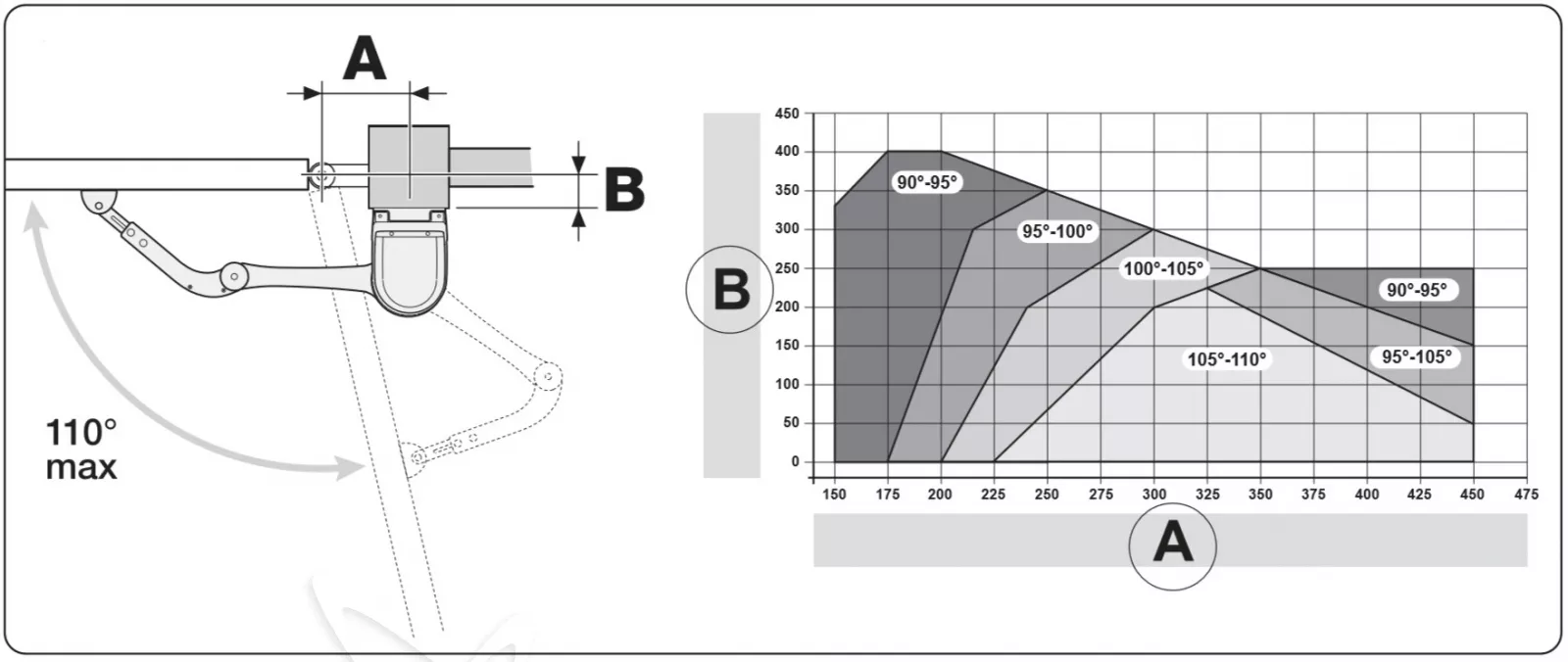

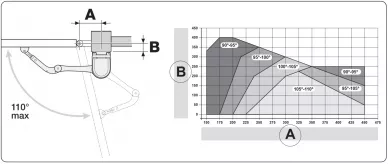

L'operatore è progettato per l'installazione su pali molto larghi, anche fino a 40 cm di profondità della sede della cerniera.

Hyke 7024 è dotato di un meccanismo di sblocco automatico di emergenza in caso di interruzione di corrente, con chiave metallica e cilindro brevettato.
Il nuovo design della trasmissione è un attuatore a ingranaggi con un rapporto di trasmissione a 3 stadi. Un ingranaggio a vite senza fine sul primo, una coppia di ingranaggi cilindrici sul secondo e un ingranaggio satellite sull'uscita della trasmissione. L'insieme di questi elementi consente di ottenere una coppia in uscita di ben 500 Nm.
Arresti meccanici di apertura e chiusura incorporati con regolazione molto precisa.

La facilità di montaggio senza saldature è sicuramente un grande vantaggio dell'azionamento. Le maniglie sono avvitate al montante e all'anta del cancello. Il braccio pieghevole, composto da una parte diritta e una curva, è regolabile in lunghezza, il che rende possibile (dopo l'accorciamento) costruire l'operatore in un angolo stretto della proprietà.

Centralina HKA1 incorporata con le seguenti caratteristiche:

• Tecnologia BLUEBUS
• autoprogrammazione - gli attuatori memorizzano automaticamente le posizioni finali delle porte durante la programmazione
• avanzato: solo tre pulsanti di programmazione, regolazione della modalità di funzionamento, del tempo di apertura, ecc.
• funzione di apertura parziale del cancello (funzione wicket)
• sempre in funzione: grazie alla batteria ricaricabile PS124 (opzionale), l'operatore apre e chiude il portone anche in caso di interruzione dell'alimentazione.
• centralina compatibile con i sistemi OPERA e SOLEMYO

SPECIFICHE TECNICHE

• Alimentazione: 230 Vac
• Alimentazione motore: 24V
• Consumo massimo di energia: 300 W
• Coppia massima: 500 Nm
• Coppia nominale: 120 Nm
• Velocità a vuoto: 2,25 GIRI/MINUTO
• Velocità alla coppia nominale: 2,00 RPM
• Frequenza massima di ciclo: 40 cicli/ora
• Tempo massimo di funzionamento senza interruzione: circa 7 minuti
• Uscita lampada di segnalazione: una lampada di segnalazione LUCYB (lampadina da 12 V, 21 W)
• Uscita blocco elettrico: un blocco elettrico da 12 Vpp max 15VA
• Ingresso BLUEBUS
• Ingresso STOP
• Ingresso P.P.
• Ingresso ANTENNA RADIO: 50 Ω per cavo tipo RG58 o simile
• Funzioni programmabili: 8 funzioni ON-OFF (Tabella 3) e 8 funzioni
• regolabili (Tabella 5))
• Connettore radio: connettore di tipo SM per i ricevitori della famiglia SMXI, OXI e OXIFM.
• Temperatura di funzionamento: da -20°C a +50°C
• Grado di protezione: IP 54

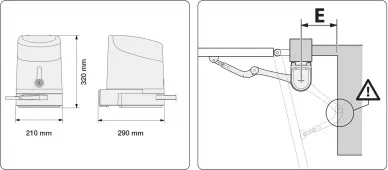

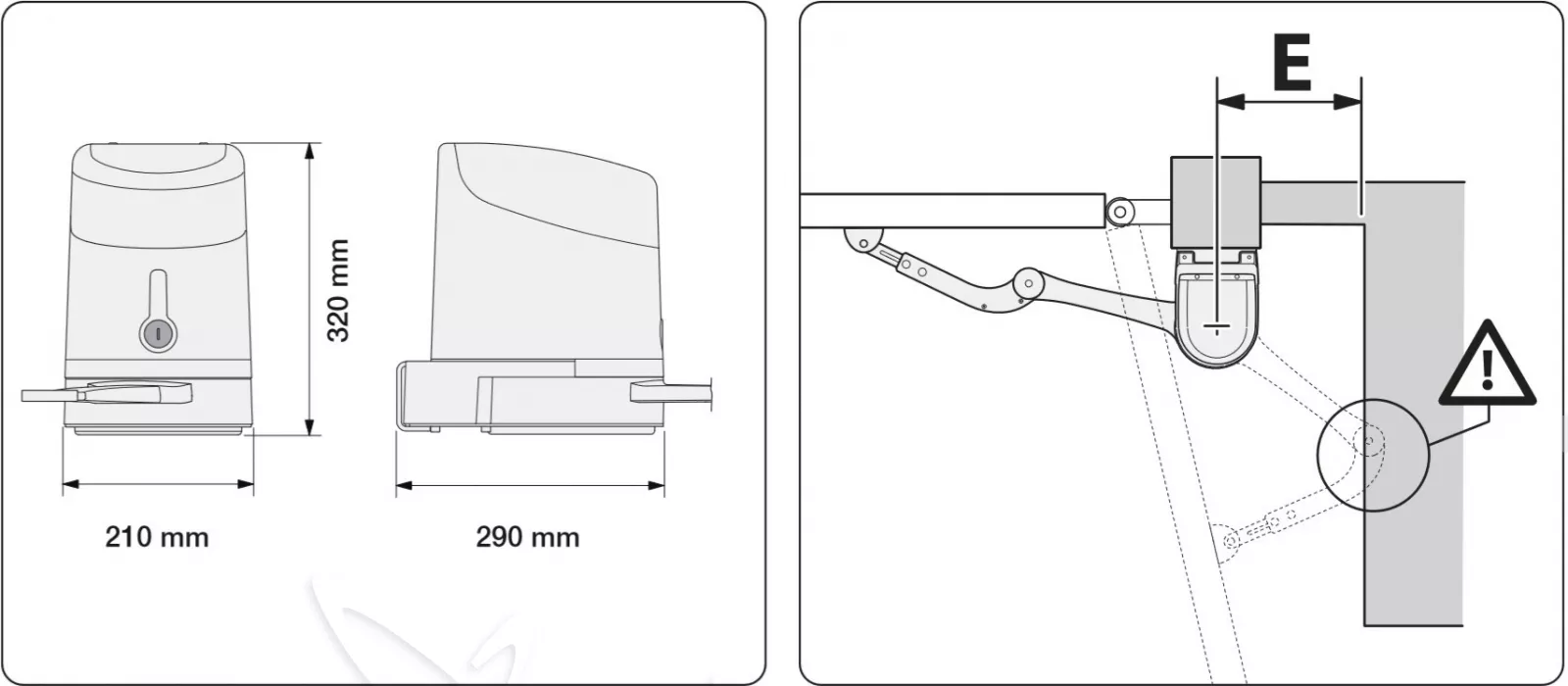

• Dimensioni: 210 x 290 x 320 mm
• Peso: 10,5 Kg
