ATTE XCOAX4-SET per la trasmissione LAN + PoE su coassiale 100Mbps, portata fino a 1000m
Il set comprende:
xCOAX4-SET è un set di convertitori attivi per la trasmissione di dati Ethernet e alimentazione PoE sul tipico cavo coassiale utilizzato nel monitoraggio analogico.
Le unità possono essere alimentate, a scelta, da connettori a vite POWER. Per una corretta alimentazione dei ricevitori PoE, la tensione deve essere superiore a 44 V CC. Quando si alimenta l'unità dai connettori a vite con 55 V CC, la potenza di uscita disponibile sulla porta PoE aumenta a 60 W.
Il dispositivo ha un ingombro molto ridotto, che consente di integrarlo facilmente in spazi ridotti, ad esempio Il dispositivo ha un ingombro molto ridotto, che ne consente la facile installazione in spazi ridotti, ad esempio in una base per telecamera o in una scatola di installazione.
Distanza massima per la trasmissione dei dati e l'alimentazione PoE dipende dalla lunghezza e dalla sezione dei cavi utilizzati e dalla qualità dei connettori BNC impiegati. La presenza di altri cavi nel percorso del cavo e di connessioni intermedie aggiuntive hanno un forte impatto sulla stabilità della trasmissione.
La lunghezza massima di un cavo coassiale è di 1000m. In caso di scarsa qualità del cavo, la velocità di trasmissione può essere ridotta a 10 Mbps, come segnalato da un LED sulla custodia.

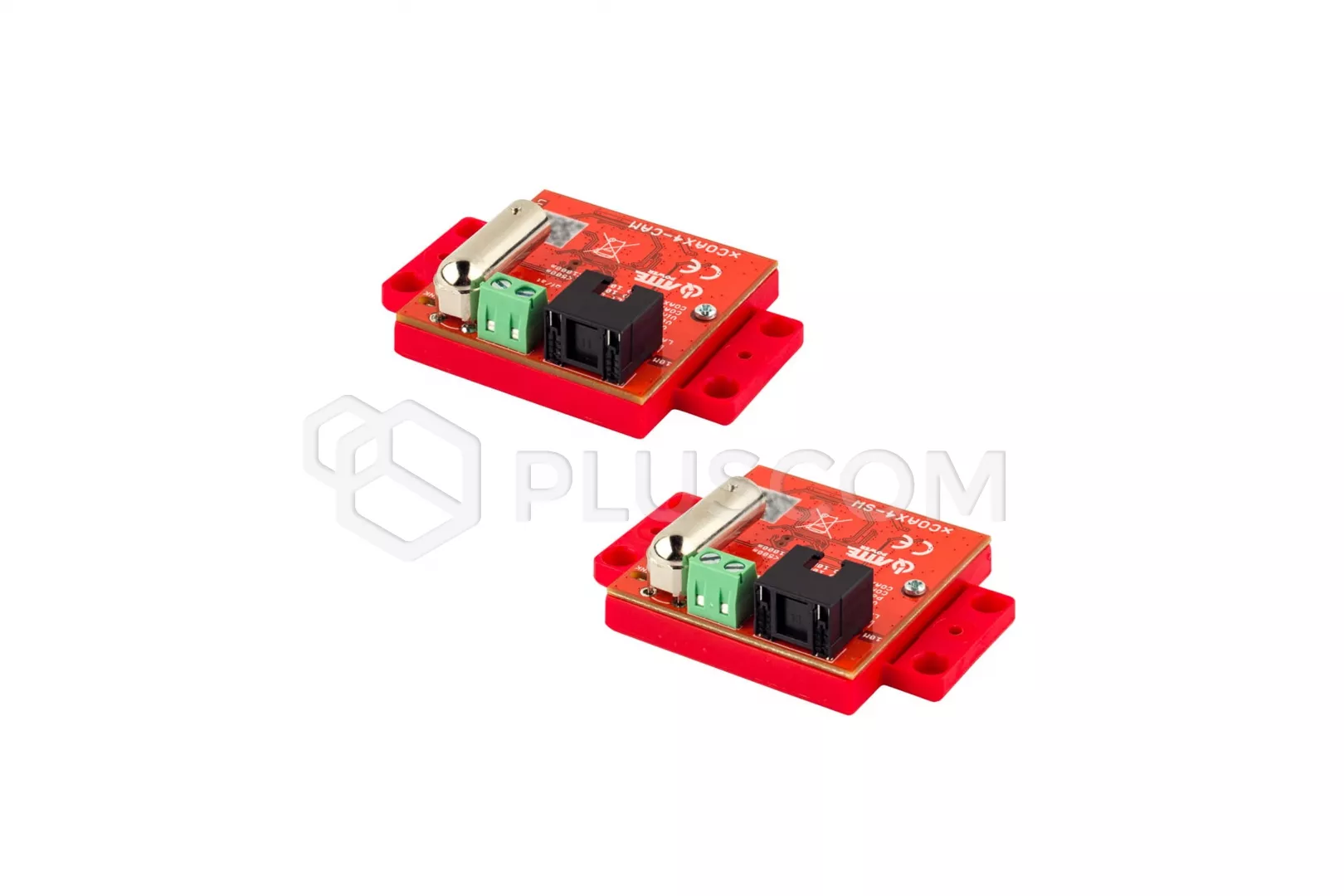

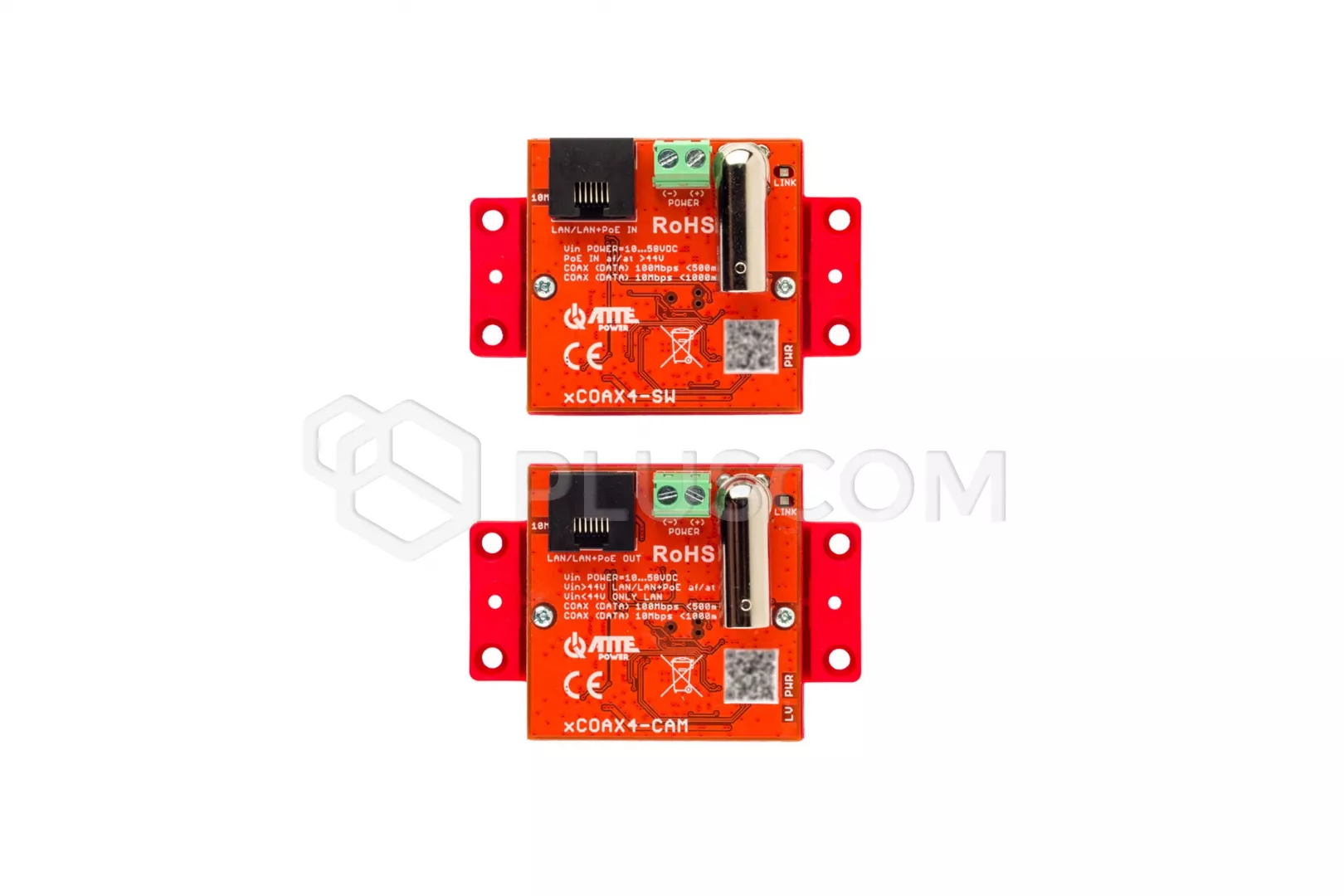

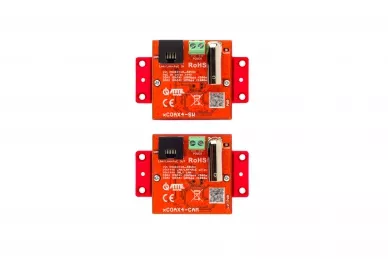

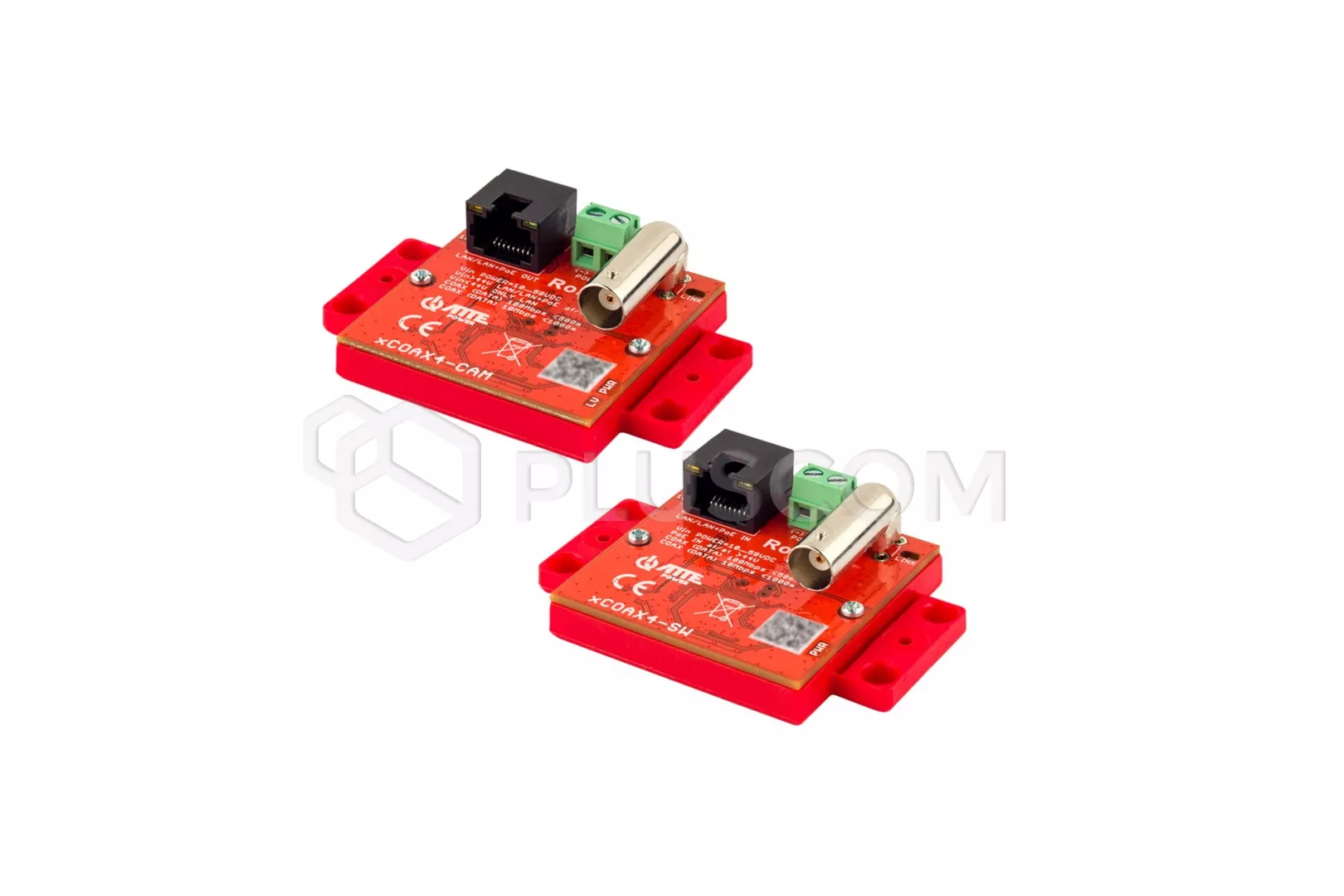

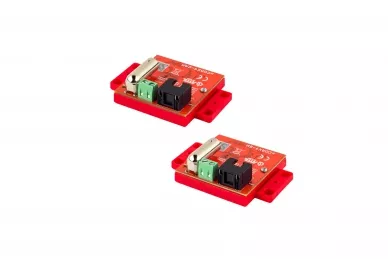

ATTE XCOAX4-SET Set di convertitori attivi
ATTE XCOAX4-SET Set di convertitori attivi
L'xCOAX4-SET consente l'installazione di telecamere IP PoE in luoghi in cui la sostituzione del cablaggio coassiale esistente è impossibile o antieconomica. Il modulo xCOAX4-SW è alimentato da qualsiasi switch PoE (porta RJ45) e, tramite il cavo coassiale, consente la comunicazione di rete bidirezionale e l'alimentazione del modulo xCOAX4-CAM. Alla porta RJ45 del modulo xCOAX4-CAM può essere collegata una telecamera IP o qualsiasi altro dispositivo di rete all'estremità della linea.
CARATTERISTICHE PRINCIPALI:
- portata di trasmissione tramite cavo coassiale fino a 1000m a 10/100Mbps
- il design miniaturizzato consente l'installazione nella base della telecamera
- alimentazione possibile da switch PoE 802.3at/af, PoE PASSIVO (xCOAX4-SW) e tramite connettori a vite con tensione 10-58VDC
- immunità alle interferenze e funzione di watchdog nel percorso COAX
- fino a 40W di potenza totale
- chiara indicazione ottica della potenza e dello stato di trasmissione dei dati
- consumo energetico molto basso (1,35 W)
- messa in funzione facile e veloce senza configurazione dei parametri
DATI TECNICI:
- Numero totale di porte: 2 porte PoE, 2 porte BNC (femmina)
- Porta PoE IN: LAN/LAN + PoE IN 802.3af/at, PoE passivo
- Porte PoE OUT: LAN/LAN + PoE OUT 802.3af/at/bt60
- Porte LAN 10/100Mbps: LAN/LAN + PoE IN, LAN/LAN + PoE OUT
- Porte LAN + PoE OUT 10/100Mbps: LAN/LAN + PoE OUT
- Tensione di ingresso: 10 ... 58 V
- Tensione di uscita PoE: Vout = Vin (44... 58 V)
- Potenza massima in uscita dalla porta: LAN/LAN + PoE OUT - 60 W
- Consumo di energia: 1,35 W (percorso completo)
- Controllo della potenza di uscita: Autonegoziazione
- Protezione da sovratensione: Porte LAN e BNC
- Protezione da sovraccarico: xCOAX4-SW - protezione da cortocircuito con recupero automatico
- Lunghezza del cavo coassiale: 1000m - da xCOAX4-SW a xCOAX4-CAM
- Segnalazione del percorso coassiale: LED LINK sul connettore BNC (verde) - collegamento e trasmissione dati nel percorso COAX.
- Segnalazione dell'alimentazione: LED PWR - alimentazione presente
- Segnalazione PoE: LED porta RJ45 (giallo) - presenza alimentazione PoE
- Indicazione di trasmissione: LED porta RJ45 (verde) - collegamento e trasmissione dati
- Segnalazione larghezza di banda LAN: LED 10Mb - trasmissione LAN nel percorso XCOAX a 10Mbps
- Segnalazione di bassa tensione: LED LV Segnalazione di bassa tensioneGrado di protezione: IP20
- Struttura dell'alloggiamento: base di montaggio universale
- Montaggio: Perni di montaggio, disponibili adattatori aggiuntivi per TH-35 e guida RACK
- Intervallo di temperatura di esercizio: -25°C ... +65°C
- Dimensioni: 51(73) x 51 x 23 mm
- Peso: 0,06 kg
