ETH10-2wire-SET Kit di trasmissione LAN 10Mbps + PoE su 2 fili fino a 1000m

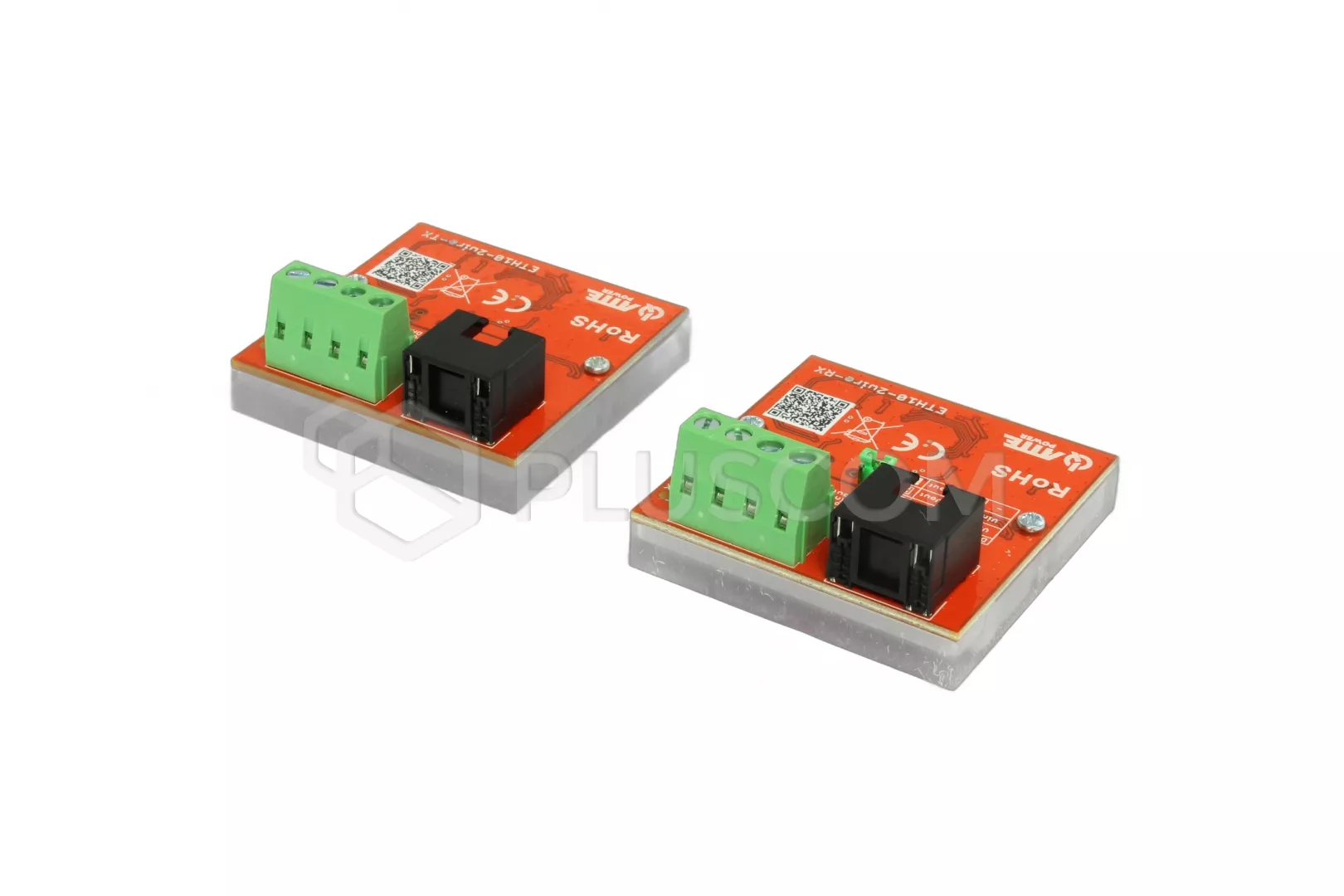

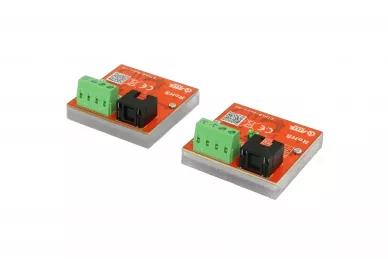

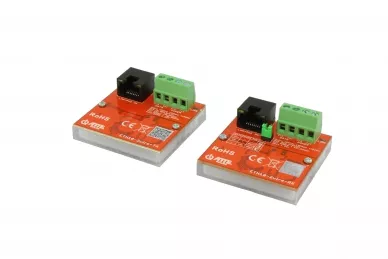

ETH10-2wire-SET è un set di convertitori attivi per la trasmissione di dati Ethernet e alimentazione PoE su 2 fili, ad es. un cavo UTP a coppie intrecciate. I dispositivi consentono l'installazione di telecamere o altri dispositivi IP PoE in luoghi in cui la sostituzione del cablaggio esistente è impossibile o antieconomica.

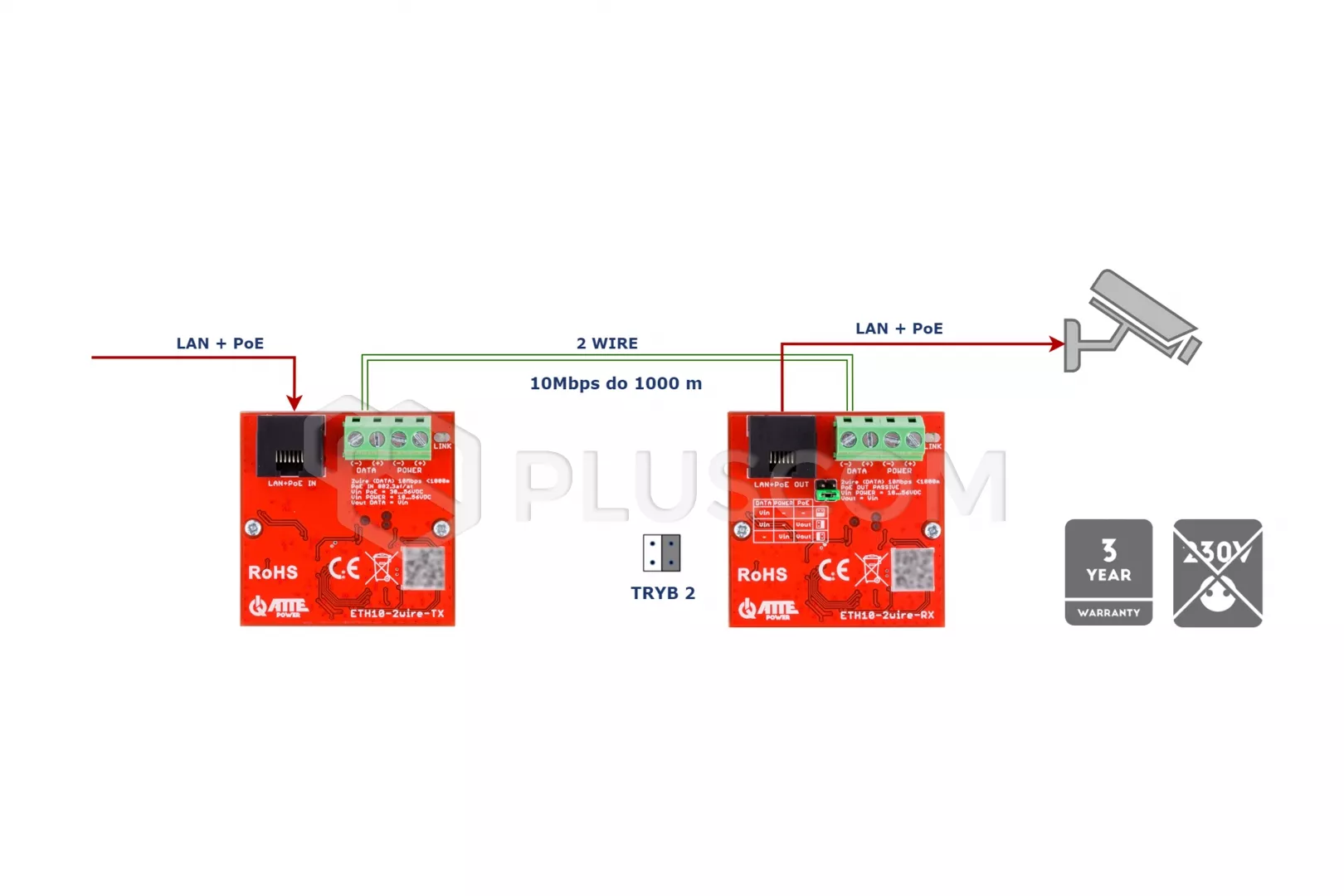

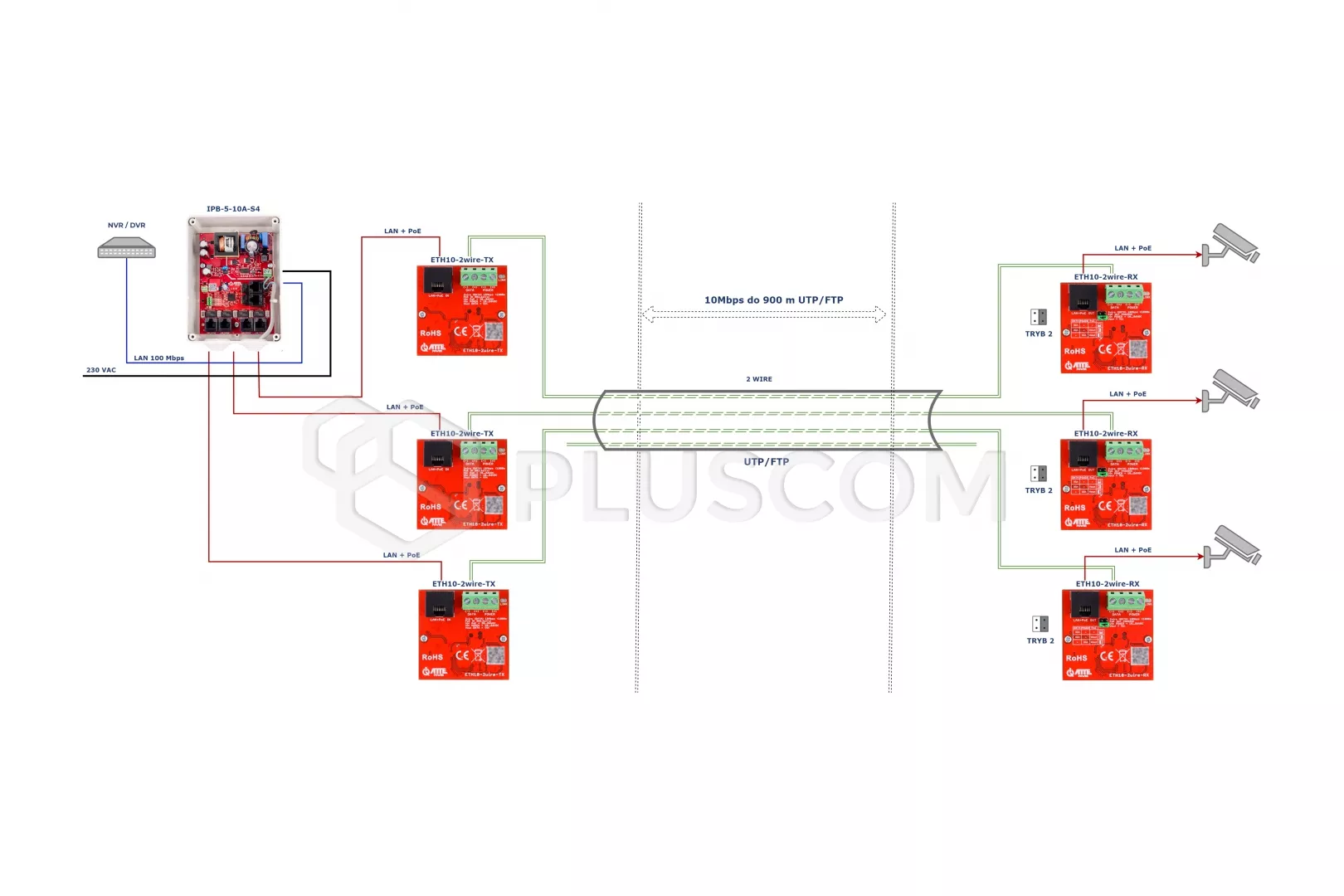

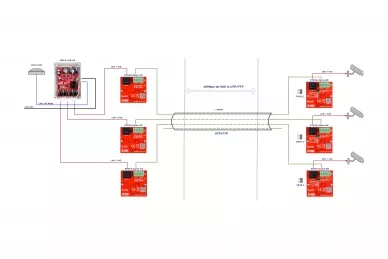

Il modulo ETH10-2wire-TX viene alimentato da qualsiasi switch PoE (porta RJ45) e poi, tramite 2 cavi, consente la comunicazione di rete bidirezionale e l'alimentazione del modulo ETH10-2wire-RX insieme alla telecamera PoE. I dispositivi possono essere alimentati anche da connettori a vite POWER. La lunghezza massima del cavo nel percorso a 2 fili è di 1000 m. Una telecamera o un altro ricevitore PoE può essere collegato alla porta RJ45 del modulo ETH10-2wire-RX all'estremità della linea.

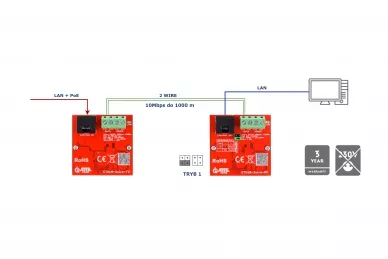

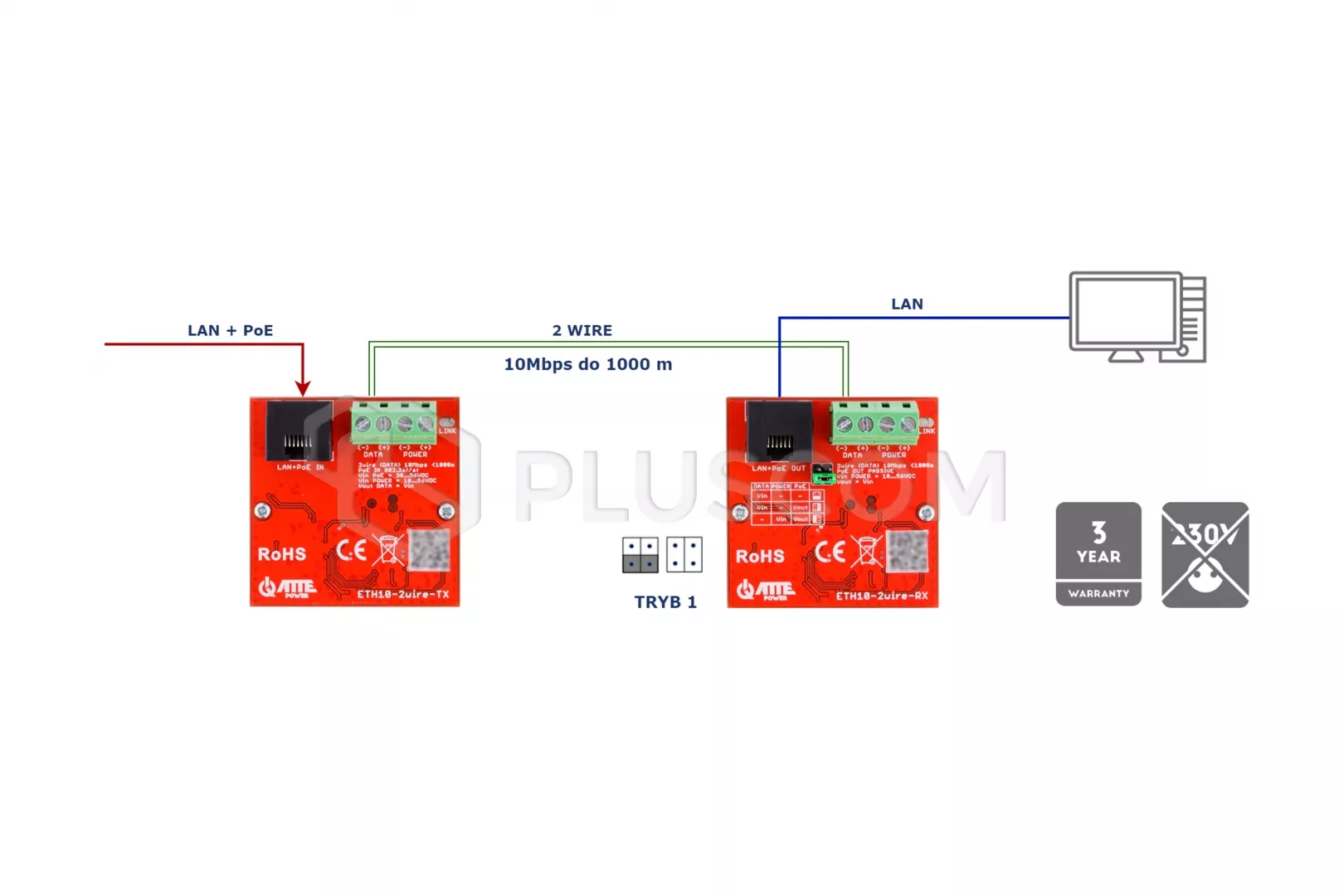

A seconda della modalità operativa selezionata, l'alimentazione dei convertitori e dei dispositivi ad essi collegati può essere realizzata in diversi modi. Alimentazione PoE o da un alimentatore esterno. Sia dal lato trasmettitore ETH10-2wire-TX che dal lato ricevitore ETH10-2wire-RX. Il dispositivo ha un ingombro molto ridotto, che ne consente la facile integrazione in spazi ridotti, ad es. Le dimensioni ridotte del dispositivo ne consentono la facile installazione in spazi ridotti, ad esempio in una base per telecamera o in una scatola di montaggio.
Il modo più comodo per montarlo è con le custodie e le piastre di montaggio della serie ABOX, dotate di un foro di sistema nella griglia da 10,8 mm. Questa soluzione di sistema consente di montare i dispositivi selezionati in verticale o in orizzontale in uno qualsiasi dei fori della custodia o della piastra di montaggio. Utilizzando un adattatore aggiuntivo, il dispositivo può essere installato su una guida TH-35.
L'involucro consente il montaggio in diversi modi:
- con l'uso di perni di montaggio su una griglia 10.8, presente in tutti gli armadi ABOX
- avvitando attraverso fori aggiuntivi a qualsiasi superficie piana
- utilizzando la piastra di montaggio ADD-RACK2U1 o ADD-RACK2U2
- utilizzando le clip aggiuntive sulla guida TH35 (DIN) ADD-TH35
DATI TECNICI:
- Numero totale di porte: 2 porte PoE, 2 terminali a vite
- Porta PoE IN: LAN + porta PoE IN
- Porte PoE OUT: LAN + PoE OUT
- Porte LAN 10/100Mbps: LAN + PoE IN, LAN + PoE OUT
- Tensione di ingresso: Vin PoE - 30 ... 56 V, Vin Power - 10 ... 56 V
- Tensione di uscita PoE: VoutDATA = Vin, Vout = Vin
- Consumo di energia: 1,35 W (intero circuito)
- Controllo della potenza di uscita: Ponticelli - configurazione nel manuale e sull'unità
- Protezione da sovratensione: LAN e DATI
- Protezione da sovraccarico: LAN + PoE IN - protezione da sovraccarico 0,6 A
- Lunghezza del cavo del percorso 2WIRE: 1000m - 2 cavi singoli a doppino intrecciato
- Segnalazione del percorso a 2 fili: LED LINK (verde) - collegamento e trasmissione dati nel percorso a 2 fili
- Indicazione dell'alimentazione: LED della porta RJ45 (giallo) - alimentazione presente
- Segnalazione di trasmissione: LED porta RJ45 (verde) - collegamento e trasmissione dati nel percorso LAN
- Intervallo di temperatura operativa: -25°C ... +65°C
- Grado di protezione: IP20
- Dimensioni: 51 x 51 x 22 mm
- Peso: 0,05 kg
