ATTE ETH-ETH500-SET Estensore di portata LAN+PoE

Estensore di portata ATTE ETH-ETH500-SET LAN+PoE fino a 800 m

ETH-ETH500-SET è un set di due convertitori per estendere la portata di una LAN con POE. Installato tra qualsiasi switch PoE e una telecamera IP alimentata a PoE, estende la portata della rete fino a 800 m utilizzando un cavo UTP standard.
I dispositivi consentono di installare telecamere o altri dispositivi IP PoE in luoghi remoti dove l'installazione di cavi aggiuntivi è impossibile o antieconomica.
L'uso di ETH-ETH500-SET facilita l'ammodernamento di sistemi televisivi esistenti basati su telecamere analogiche con cablaggio UTP superiore a 100 m, dove non è possibile installare apparecchiature di rete standard.

Caratteristiche principali:

• trasmette dati Ethernet e PoE su cavo UTP standard
• estende la portata di Ethernet+PoE fino a 800 m a 10 Mbps o 500 m a 100 Mbps utilizzando un cavo UTP
• l'utilizzo di ETH-ETH500SET non influisce sull'identificazione del ricevitore PoE nell'interruttore di alimentazione
• piena capacità di trasmissione a 10/100 Mbps
• il throughput simmetrico garantisce upload e download costanti
• selezione automatica della larghezza di banda massima
• compatibile con tutti i principali standard IEEE PoE e protocolli di rete per UDP, TCP/IP, HTTP/HTTP
• Gli indicatori LED confermano lo stato di funzionamento
• in combinazione con gli alloggiamenti della serie ABOX, piena conformità ai requisiti ambientali (temperatura ambiente, umidità con condensa, condizioni di alta/bassa tensione e protezione dai transitori di tensione)
• temperatura di funzionamento estesa da -25°C a +65°C

Il modulo ETH-ETH500 può essere alimentato da qualsiasi switch PoE (porta RJ45) I moduli ETH-ETH500 vengono poi collegati tramite cavo UTP attraverso le porte LONG RANGE La lunghezza massima del cavo nel percorso LONG RANGE è di 800m. Il collegamento tra i moduli ETH-ETH500 consente la comunicazione di rete bidirezionale e l'alimentazione PoE.
I dispositivi possono essere alimentati opzionalmente tramite i connettori a vite POWER. In questo caso, devono essere alimentati indipendentemente su entrambi i lati del percorso LONG RANGE.
Una telecamera o un altro ricevitore PoE può essere collegato alla porta RJ45 dell'ETH-ETH500 all'estremità della linea. Una volta identificato correttamente il ricevitore PoE nell'interruttore di alimentazione, tutti i dispositivi saranno alimentati e verrà stabilita una connessione sull'intero percorso.

Applicazione

• Aggiornamento di installazioni TVCC analogiche esistenti a sistemi basati su Ethernet
• Realizzazione di impianti TVCC per fattorie fotovoltaiche, campi da gioco e aree ricreative, parchi cittadini
• monitoraggio di cantieri dove, con un budget limitato, è necessario realizzare un'installazione su un'ampia area. Basso costo del cablaggio, pur mantenendo la sicurezza d'uso in aree spesso soggette a danni

DATI TECNICI:

• Numero totale di porte: 4 porte PoE, 2 strisce a vite
• Porte PoE IN/OUT: LAN + PoE
• Porte LAN 10/100Mbps: LAN + PoE, LAN + PoE LUNGA GAMMA
• Porte LAN a lunga portata: LAN + PoE a lunga portata
• Tensione di ingresso: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
• Tensione di uscita PoE: Vout = Vin
• Consumo di energia: 1,35 W (circuito completo)
• Lunghezza cavo percorso Long Range:
  • 250 m - UTP 100 Mbps Potenza massima 50 W PoE
  • < 500m - UTP 100 Mbps Potenza massima 25W PoE
  • < 800m - UTP 10 Mbps Potenza massima 15W PoE
• Segnalazione della larghezza di banda LAN: LED 10Mb - Trasmissione LAN nel percorso LONG RANGE a 10Mbps
• Indicazione di alimentazione: LED PWR (bianco) - alimentazione presente
• Indicazione PoE: LED porta RJ45 (giallo) - presenza di alimentazione PoE
• Indicazione di trasmissione: LED porta RJ45 (verde) - collegamento e trasmissione dati nel percorso LAN
• Design dell'alloggiamento: base di montaggio universale
• Montaggio: perni di installazione, disponibili adattatori aggiuntivi per TH-35 e guida RACK
• Grado di protezione: IP20
• Intervallo di temperatura operativa: -25°C...+65°C

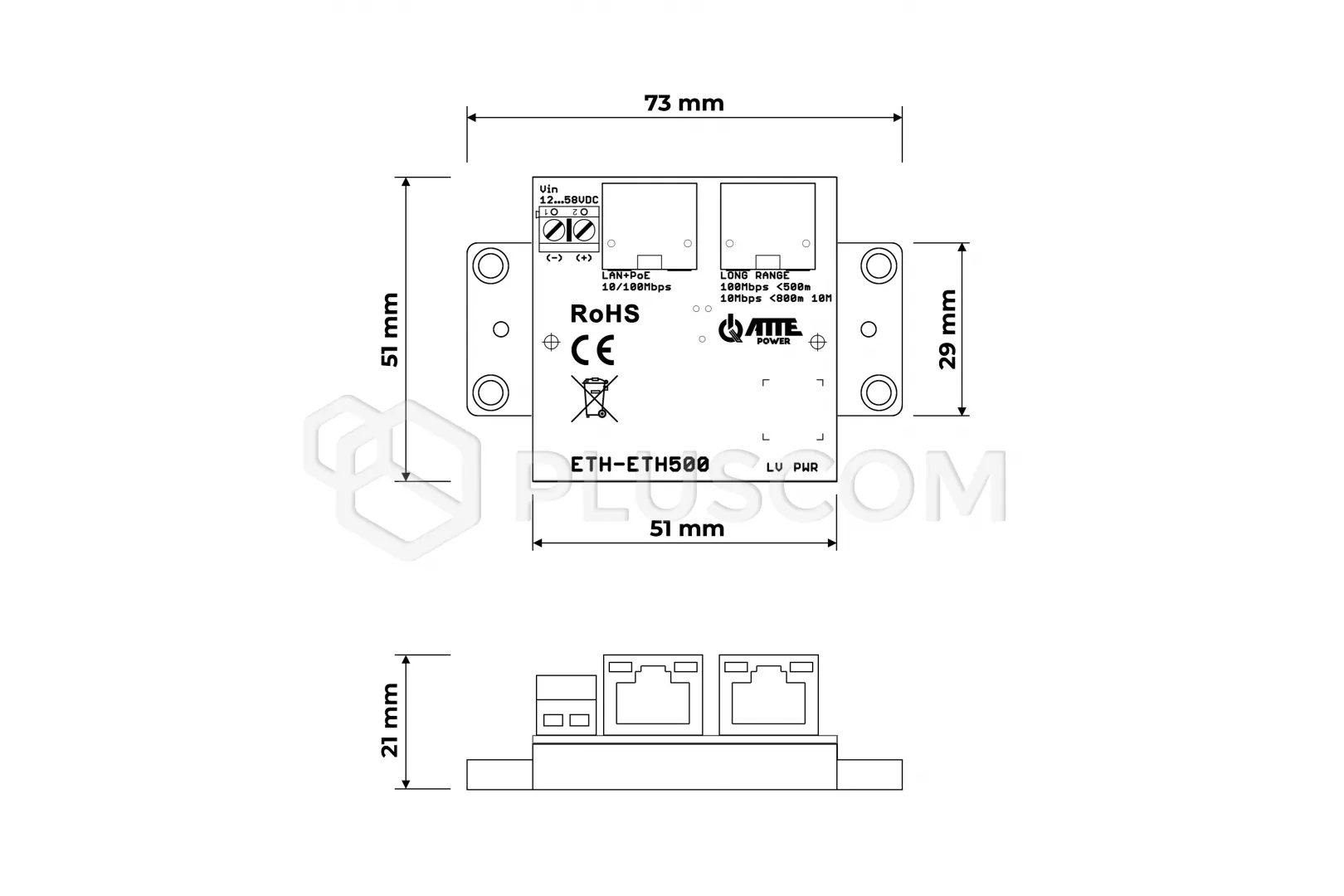

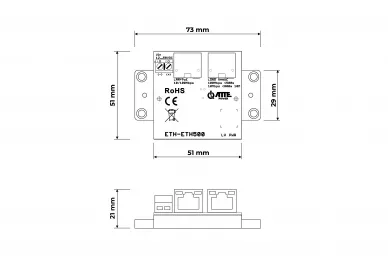

• Dimensioni: 51(73) x 51 x 21 mm
• Peso: 0,026 kg
