Atte ETH-2wire-SET insieme di convertitori attivi

Atte ETH-2wire-SET per la trasmissione LAN + PoE su 2 cavi da 100Mbps fino a 300m

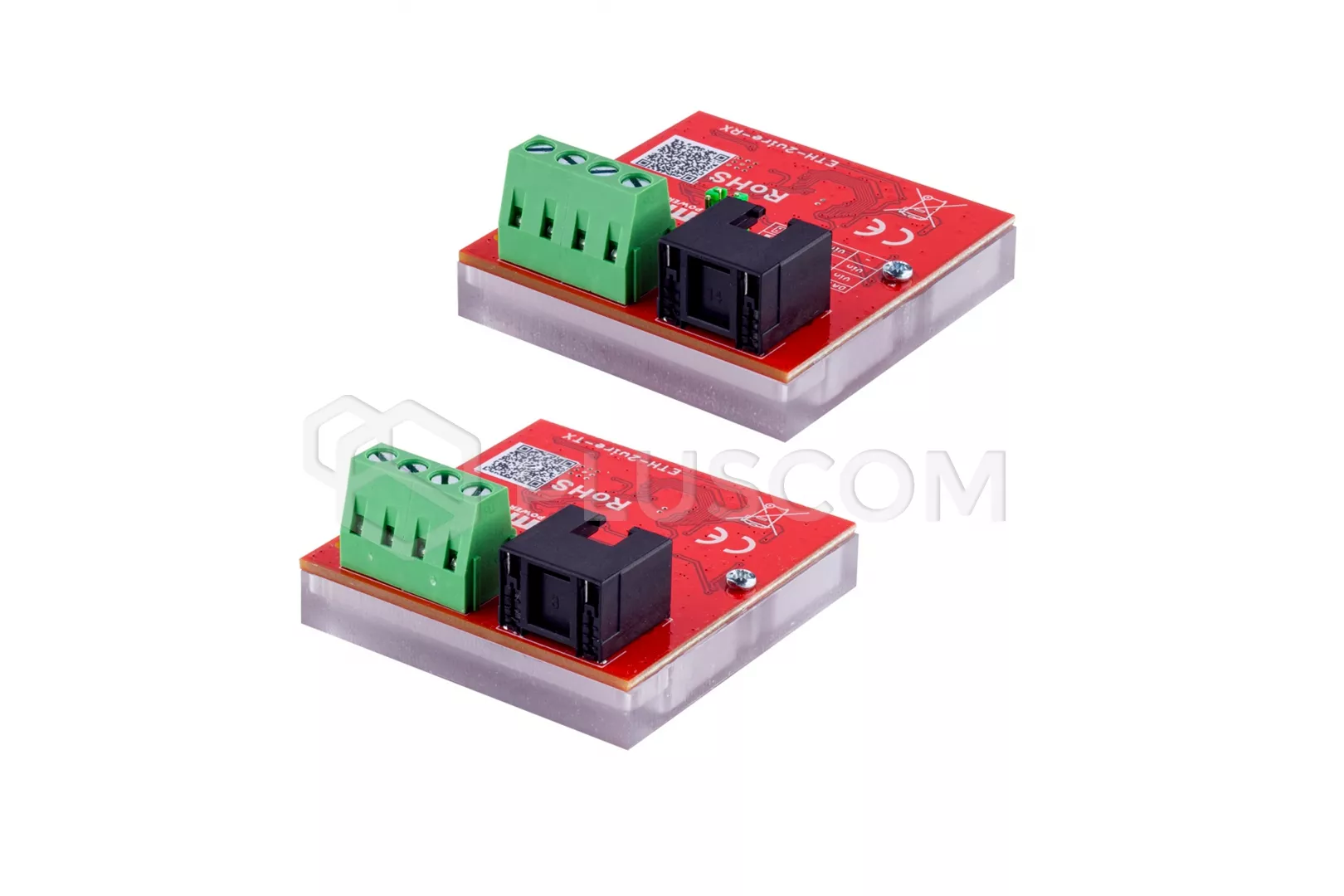

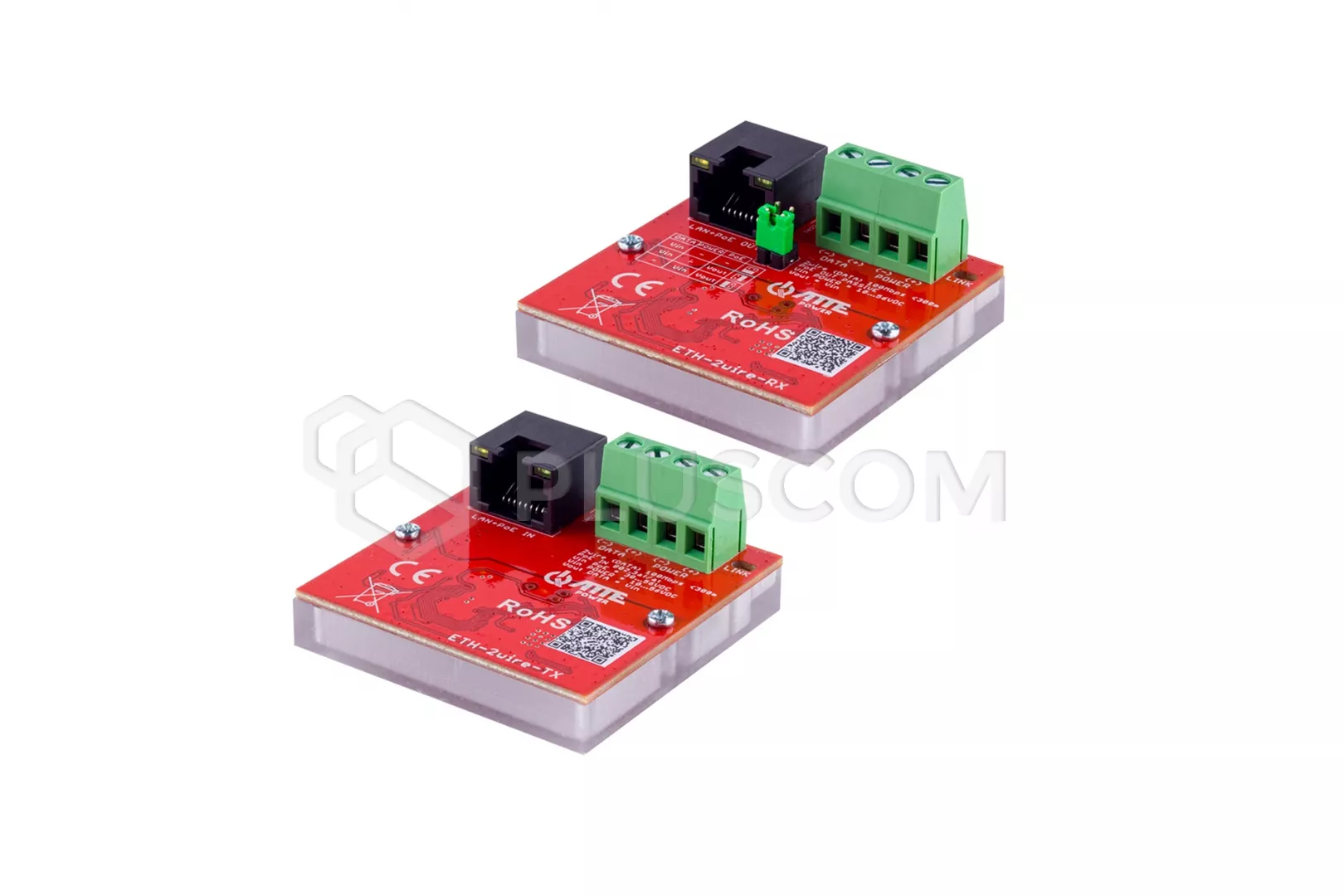

ETH-2wire-SET è un set di convertitori attivi per la trasmissione di dati Ethernet e alimentazione PoE su 2 cavi, ad es. un cavo UTP a coppia ritorta. I dispositivi consentono di installare telecamere o altri dispositivi IP PoE in luoghi in cui la sostituzione del cablaggio esistente è impossibile o antieconomica. Il modulo ETH-2wire-TX viene alimentato da qualsiasi switch PoE (porta RJ45) e poi, tramite 2 cavi, consente la comunicazione di rete bidirezionale e l'alimentazione del modulo ETH-2wire-RX. La lunghezza massima dei cavi nel percorso a 2 fili è di 300 m. Una telecamera o un altro ricevitore PoE può essere collegato alla porta RJ45 del modulo ETH-2wire-RX alla fine della linea. I dispositivi possono essere alimentati dai connettori a vite POWER.

L'alloggiamento in policarbonato è una soluzione intelligente per garantire l'isolamento e il minimo ingombro possibile. Le dimensioni ridotte offrono un'ampia gamma di opzioni di installazione.

DATI TECNICI:

• Porte LAN: 1 porta RJ45 100Mbps
• Connettori:
• • RJ-45
  • Morsettiera a vite - conduttori 0,32-3,3 mm2 (22-12 AWG)

• Funzioni delle porte :

• ETH-2wire-TX:
• • PoE IN (alimentazione del trunk dalla linea PoE): PASSIVO (fino a 30W), 802.3at (fino a 30W), 802.3af (fino a 15W)
  • PIN PoE: 1,2 (V+/-) 3,6 (V+/-) e/o 4,5 (V+/-) 7,8 (V+/-)
• POWER: alimentazione alternativa per il percorso quando il PoE non è disponibile
• DATA (2 fili): trasmissione dati e alimentazione su 2 fili
• ETH-2 fili-RX:
• • PoE OUT (alimentazione dei ricevitori PoE): PASSIVO
  • PIN PoE: 4,5 (V+) 7,8 (V-)
• ALIMENTAZIONE: alimentazione alternativa (vedere configurazione dei ponticelli)
• DATA (2 fili): trasmissione dati e alimentazione su 2 fili

ESEMPI DI APPLICAZIONE:

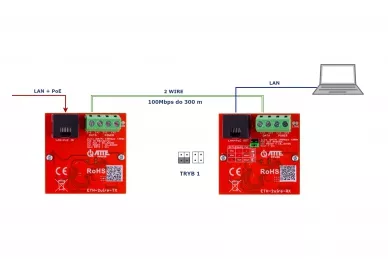

MODO 1 Esempio di configurazione del set in modalità 1 - ricevitore senza alimentazione PoE

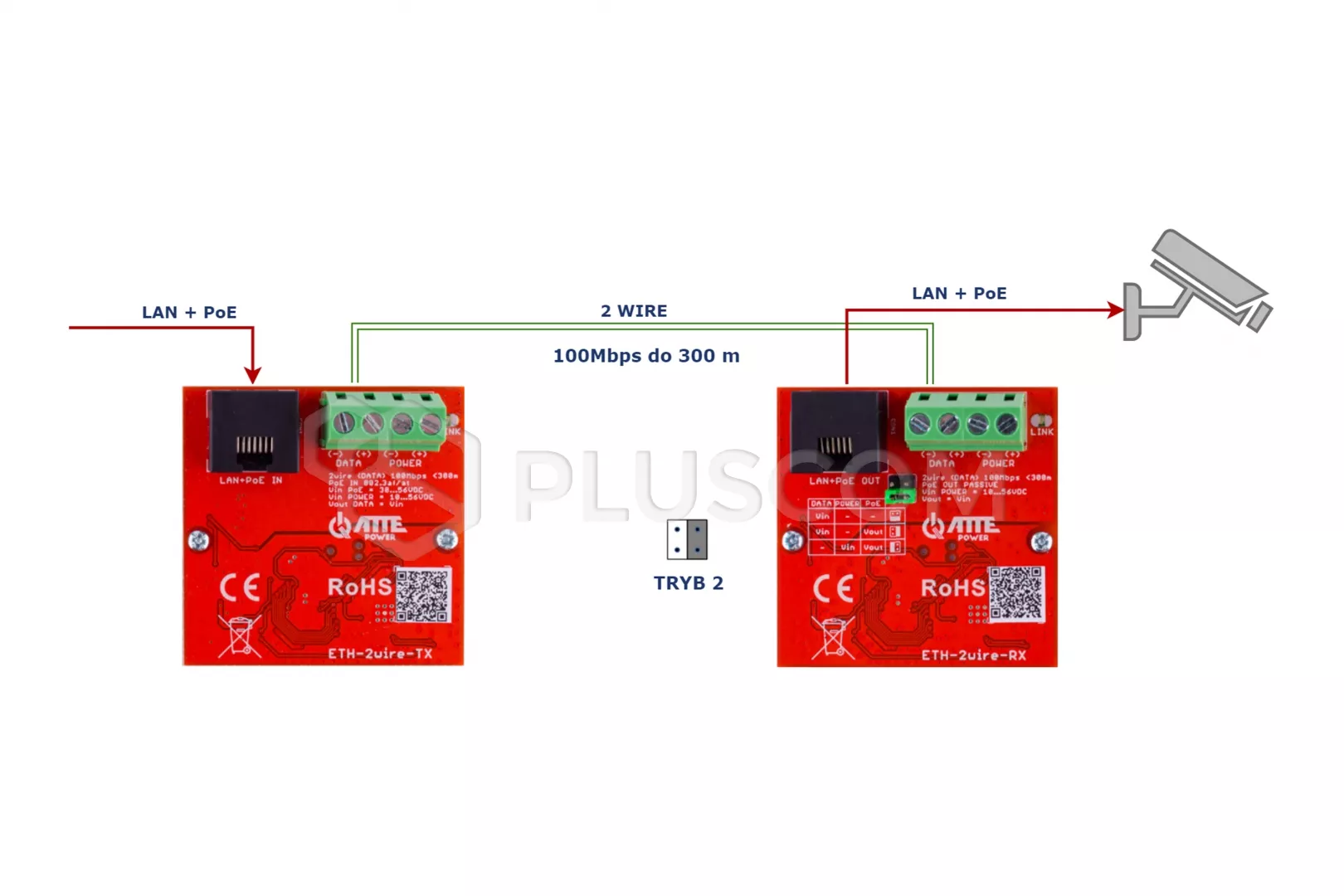

MODO 2 La telecamera è alimentata da PoE attraverso il percorso 2WIRE. In questa configurazione, occorre prestare attenzione alle cadute di tensione nel percorso 2WIRE. Il budget PoE fornito alla telecamera dipende dal diametro del filo e dalla lunghezza del cavo utilizzato.

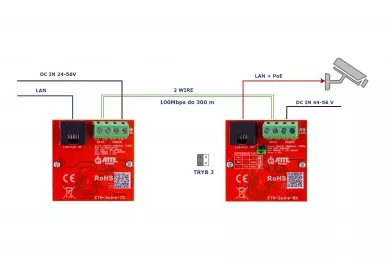

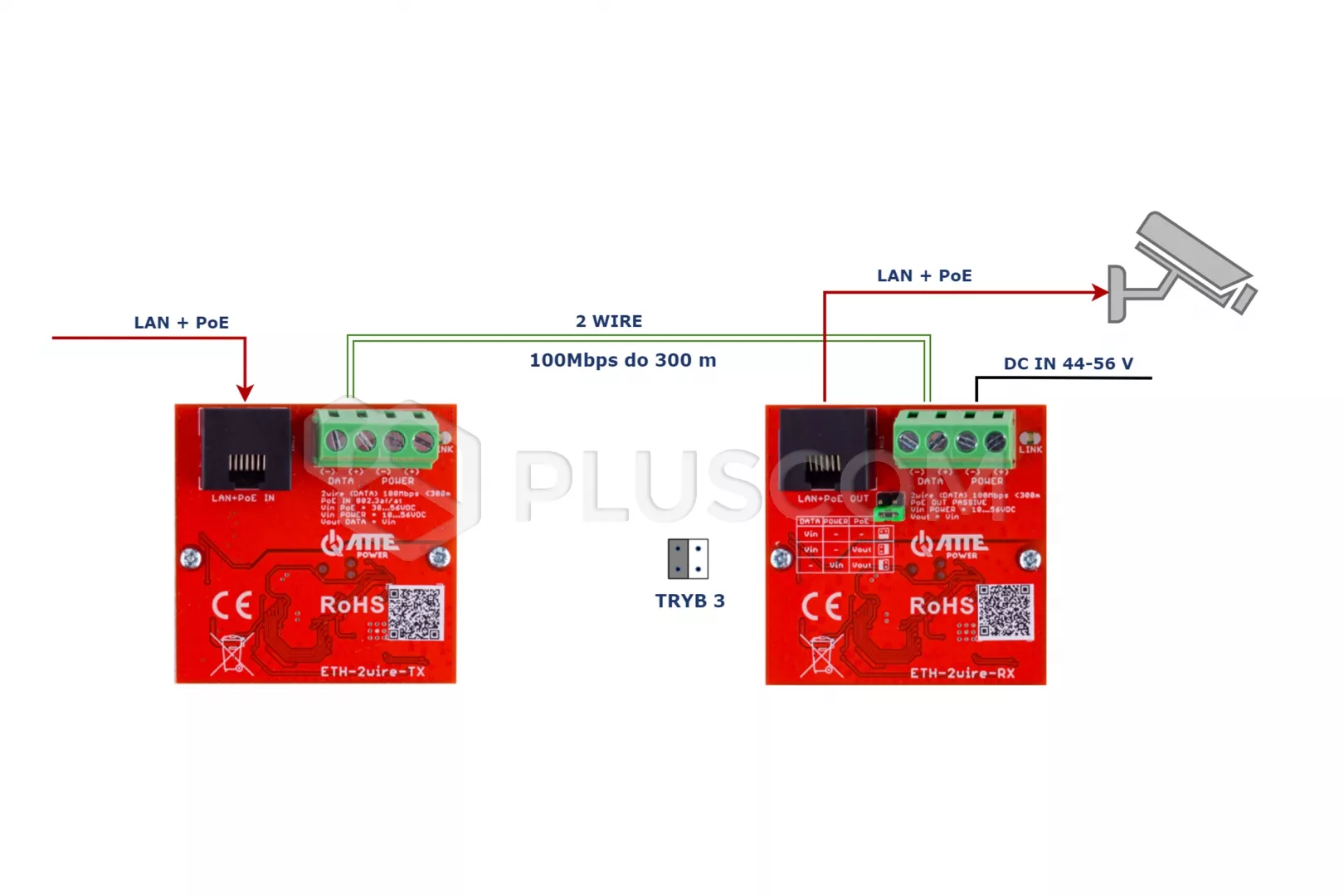

MODO 3 La telecamera è alimentata da PoE attraverso il percorso 2WIRE. In questa configurazione, occorre prestare attenzione alle cadute di tensione nel percorso 2WIRE. Il budget PoE fornito alla telecamera dipende dal diametro del cavo utilizzato. Il trasmettitore e il ricevitore ETH-2WIRE funzionano correttamente nell'intervallo 24-56V, ma la telecamera collegata al ricevitore richiede solitamente un'alimentazione PoE di 44-56V. Questi fattori devono essere presi in considerazione quando si sceglie la tensione di alimentazione per il trasmettitore ETH10-2WIRE-TX. Si consiglia di utilizzare l'alimentatore APS-90-550-OF o il convertitore ASUC-100-550-OF nel caso di sistemi con backup di alimentazione.

MODO 4 La telecamera è alimentata tramite PoE direttamente dal ricevitore ETH-2WIRE-RX Il ricevitore ETH-2WIRE-RX funziona correttamente nell'intervallo di tensione DC IN 24-56V, ma la telecamera collegata al ricevitore richiede solitamente un'alimentazione PoE di 44-56V. Questi fattori devono essere presi in considerazione quando si seleziona la tensione di alimentazione per il ricevitore ETH-2WIRE-RX. Il trasmettitore ETH-2WIRE-TX può funzionare con qualsiasi standard PoE in questa configurazione.

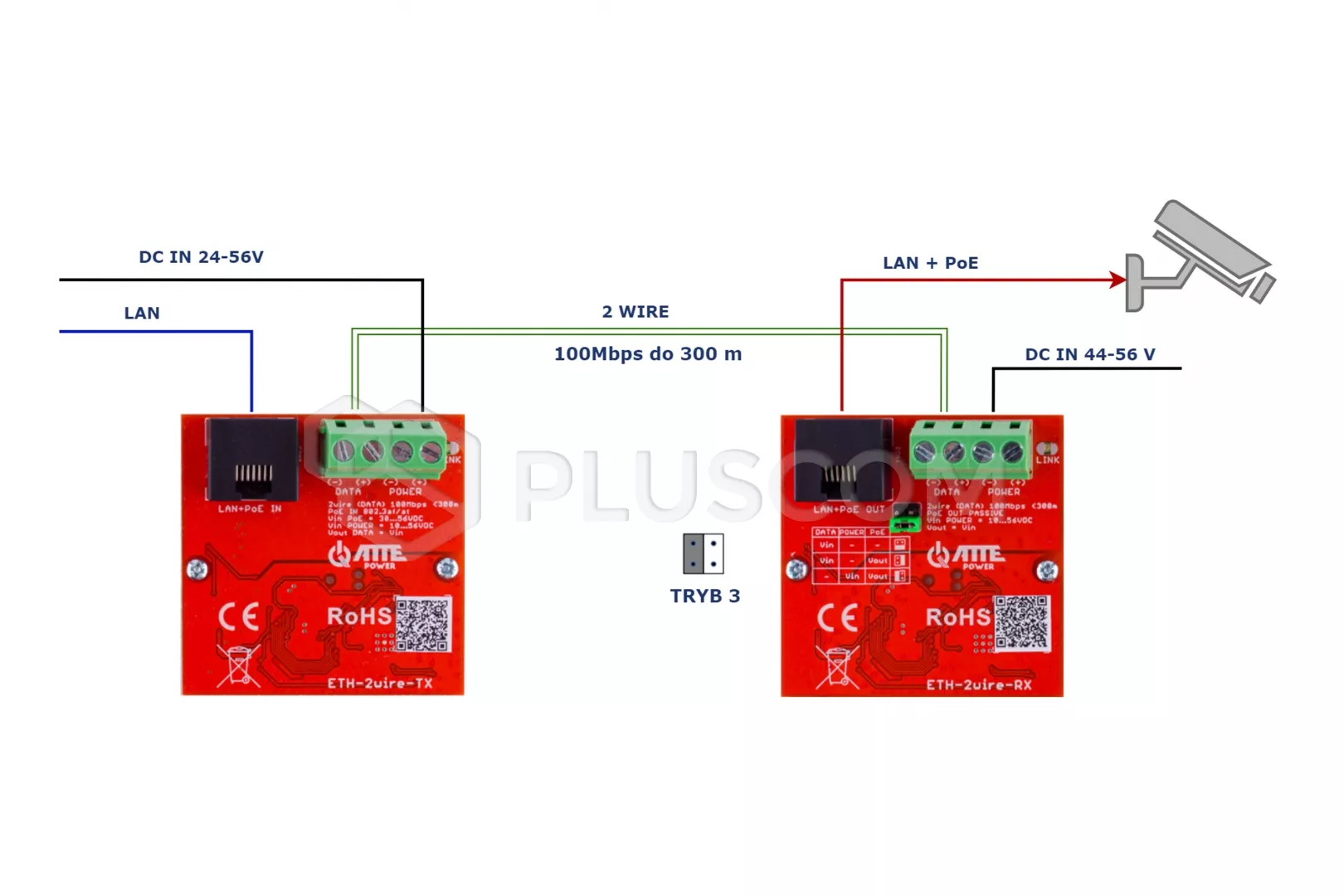

MODO 5 La telecamera è alimentata da PoE direttamente dal ricevitore ETH-2WIRE-RX Il ricevitore ETH-2WIRE-RX funziona correttamente nell'intervallo 24-56 V, ma la telecamera collegata al ricevitore richiede di solito un'alimentazione PoE a 44-56 V. Questi fattori devono essere presi in considerazione quando si seleziona la tensione di alimentazione per il ricevitore ETH-2WIRE-RX Il trasmettitore ETH10-2WIRE-TX può funzionare in questa configurazione con DC IN 24-56V fornito al connettore POWER.
