ATTE ASET-xCOAX Convertitore attivo per la trasmissione ETHERNET e PoE su cavo coassiale.
Il convertitore consente la trasmissione di video e alimentazione su cavo coassiale. Con i moduli è possibile collegare una telecamera IP utilizzando il cavo coassiale esistente.

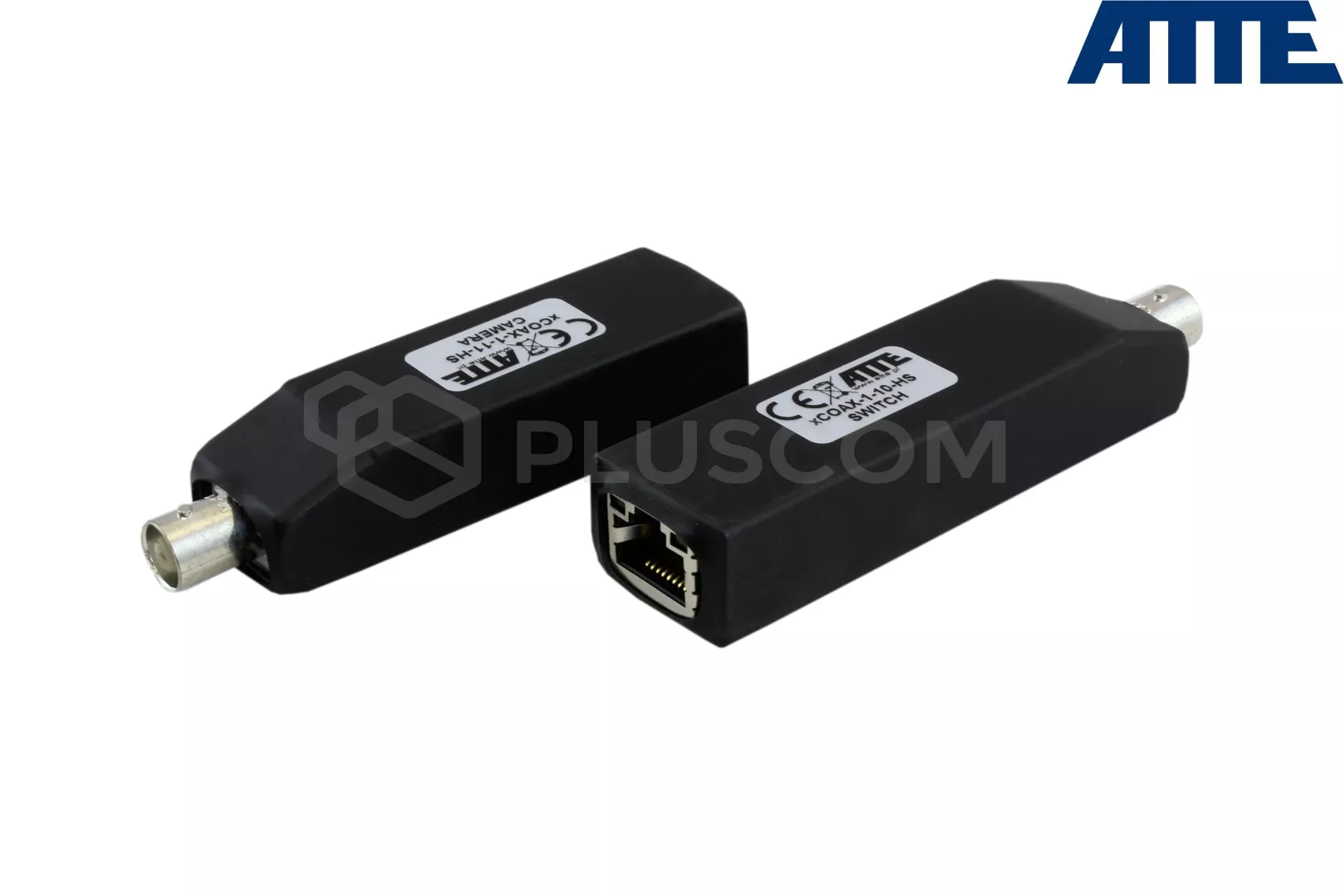

Il convertitore è composto da due moduli:

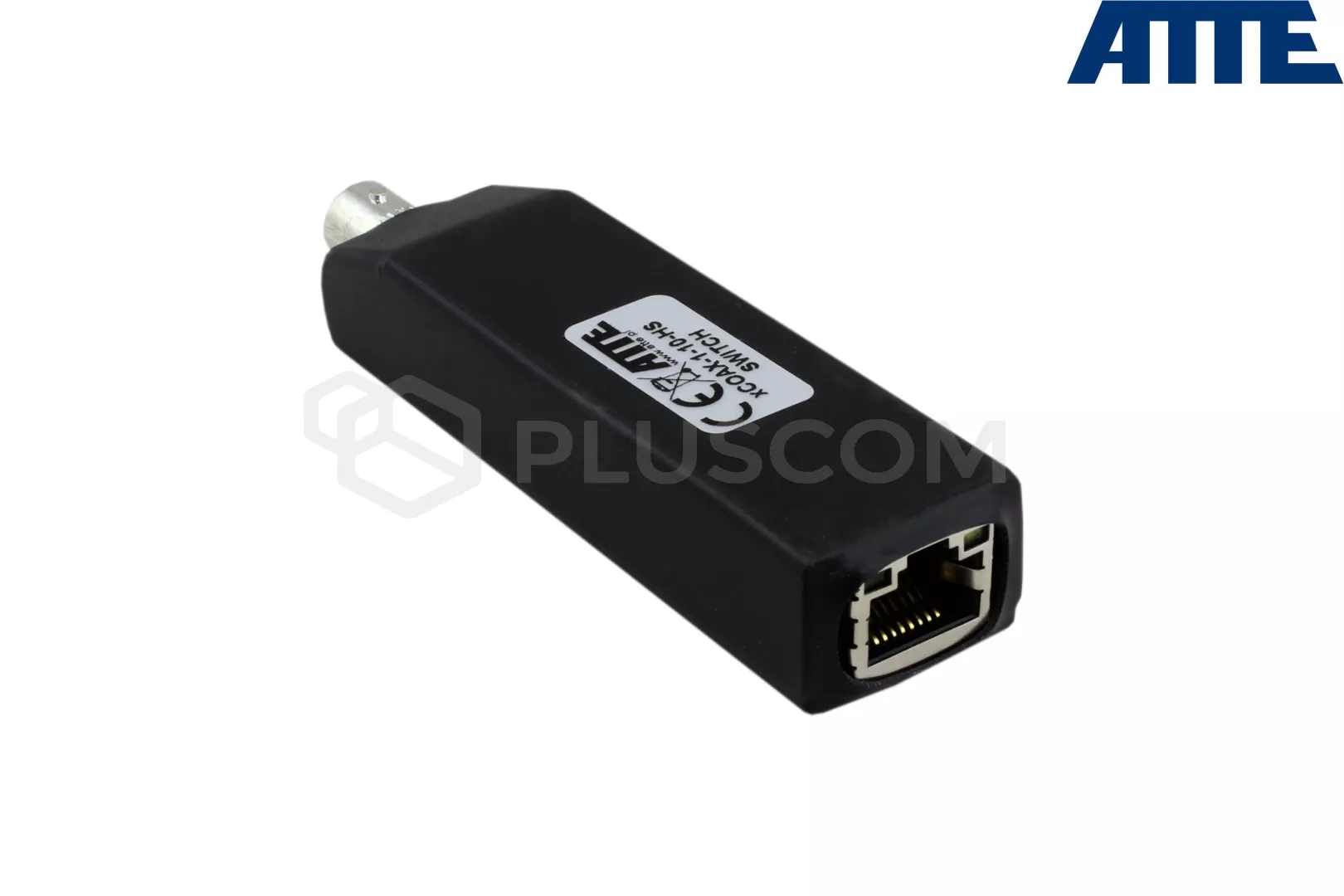

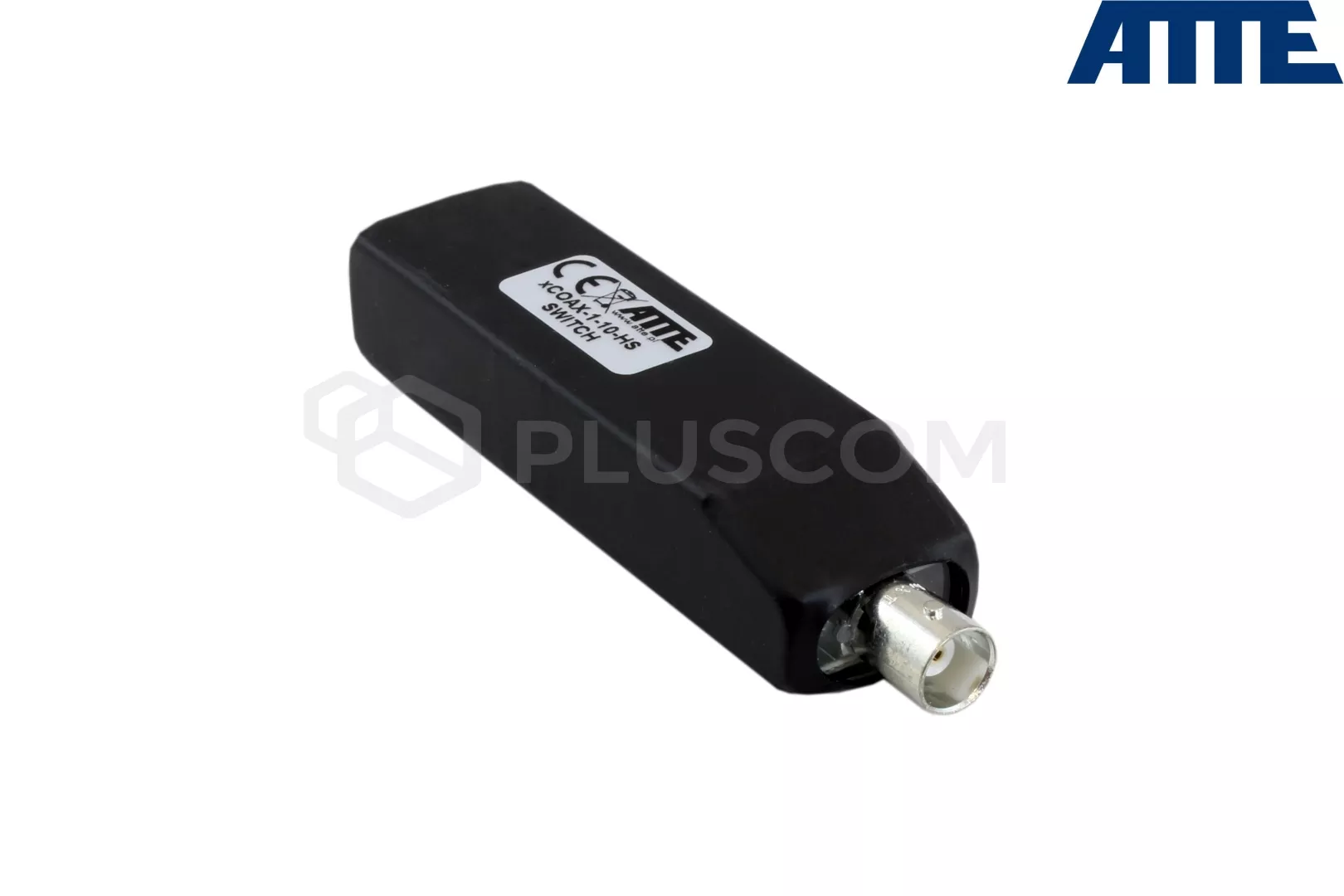

- xCOAX-1-10-HS SWITCH
- xCOAX-1-11-HS TELECAMERA
Quando il primo modulo è collegato allo switch PoE, si accende automaticamente e, tramite il cavo coassiale, abilita la comunicazione di rete bidirezionale e l'alimentazione del modulo CAMERA. Alla porta 8C8P (RJ45) del secondo modulo è collegata una telecamera o un altro ricevitore PoE.
GAMMA, TENSIONE, POTENZA
La portata massima raggiungibile è di 200 m (utilizzando un cavo RG-6) a 10/100 Mbps. Vale la pena notare che la distanza tra il modulo e lo switch PoE può arrivare a 100 m, analogamente alla distanza tra il dispositivo collegato al modulo CAMERA. La distanza massima totale raggiungibile è di 400m.
La tensione di uscita PoE è pari alla tensione di ingresso a cui è stato collegato il modulo xCOAX-1-10-HS SWITCH e può variare da 35 a 56 V CC.
La potenza massima trasmissibile è di 40W.
L'innovativo alloggiamento Heat Shrink (HS) garantisce l'isolamento, la protezione dei componenti e le dimensioni più ridotte possibili. Le dimensioni ridotte offrono una più ampia scelta di posizioni di installazione. Ad esempio, scatole di giunzione, piccoli alloggiamenti, ecc.
SPECIFICHE TECNICHE
CONNESSIONI:
- 8C8P (RJ45) 10/100Mbps auto MDI-MDIX, autonegoziazione
- BNC - F (femmina)
LUNGHEZZA DEL CABLAGGIO:
- Cavo coassiale tra i moduli convertitori: 200 m per RG-6, 100 m per RG59
- Cavo di rete UTP: (trasmettitore) switch PoE - xCOAX-1-10-HS SWITCH - 100m
- Cavo di rete UTP: (ricevitore) - xCOAX-1-11-HS CAMERA - 100m
POTENZA: Vin = Vout
- tensione del trasmettitore xCOAX-1-10-HS SWITCH: 35-56V DC
- tensione di uscita per dispositivi PoE - xCOAX-1-11-HS CAMERA 35-56V DC
Ricevitori supportati dagli standard PoE
- 802.3af - fino a 15,4 W
- 802.3at - fino a 30W
- PoE PASSIVO - fino a 40W
Uscita PoE
- xCOAX-1-11-HS PoE PASSIVO / modalità B (4,5+) (7,8-)
STANDARD SUPPORTATI TRASMETTITORI PoE
- 802.3af - fino a 15,4W
- 802.3at - fino a 30W (predefinito)
- PoE PASSIVO - fino a 40W
Ingresso PoE
- xCOAX-1-10-HS 802.3at, 802.3af, PASSIVO / modalità A (1,2+/-) (3,6+/-) e modalità B (4,5+/-) (7,8+/-)
SICUREZZA:
- Ingresso PoE xCOAX-1-10-HS INTERRUTTORE: 0,75A (elettronico, ritorno automatico)
- temperatura di funzionamento: -10°C...+40°C
- dimensioni, peso, grado di protezione:
- xCOAX-1-10-HS 98x25x19mm, 0,03kg, IP20
- xCOAX-1-11-HS 87x25x19mm, 0,03kg, IP20
I convertitori non richiedono configurazione. Una volta collegato il cablaggio, sono pronti per il funzionamento.
