ATTE ANUPS-4-ISO-F Sistema di alimentazione e distribuzione video in tampone per 4 telecamere analogiche CVBS/HDCVI/HDTVI/AHD/TurboHD
Il set comprende:
- Alloggiamento per montaggio esterno ABOX-F, metallo bianco
- Alimentazione tampone AUPS-70-120-OF
- AVPI-4-ISO-OF modulo di distribuzione video e alimentazione UTP per 4 telecamere
- ATRV-4-00-HS Trasformatore video HD a 4 canali
CARATTERISTICHE E FUNZIONI DEL SISTEMA:
La soluzione ANUPS-4-ISO-F di ATTE è un sistema modulare completo di alimentazione e trasmissione video. Il mezzo di trasmissione è un cavo UTP con connettori, come quello utilizzato nelle soluzioni per telecamere IP, che consente di migrare facilmente il sistema verso un sistema TVCC IP.
Il design modulare del dispositivo garantisce una rapida manutenzione e una facile espansione del sistema.
Per l'alimentazione delle telecamere viene utilizzato il PoE passivo. Ogni telecamera dispone di un canale di alimentazione isolato e separato. In questo modo si eliminano la maggior parte dei problemi di interferenza delle immagini delle telecamere.
La possibilità di installare una batteria aggiuntiva fornisce un'alimentazione di emergenza per le telecamere collegate.
NOTE:
Gli sdoppiatori per telecamere ASPLV-1-00-HS non sono inclusi nel kit. Per poter collegare una telecamera è necessario acquistare il numero di sdoppiatori necessario in base al numero di telecamere collegate.
{REL_6627}

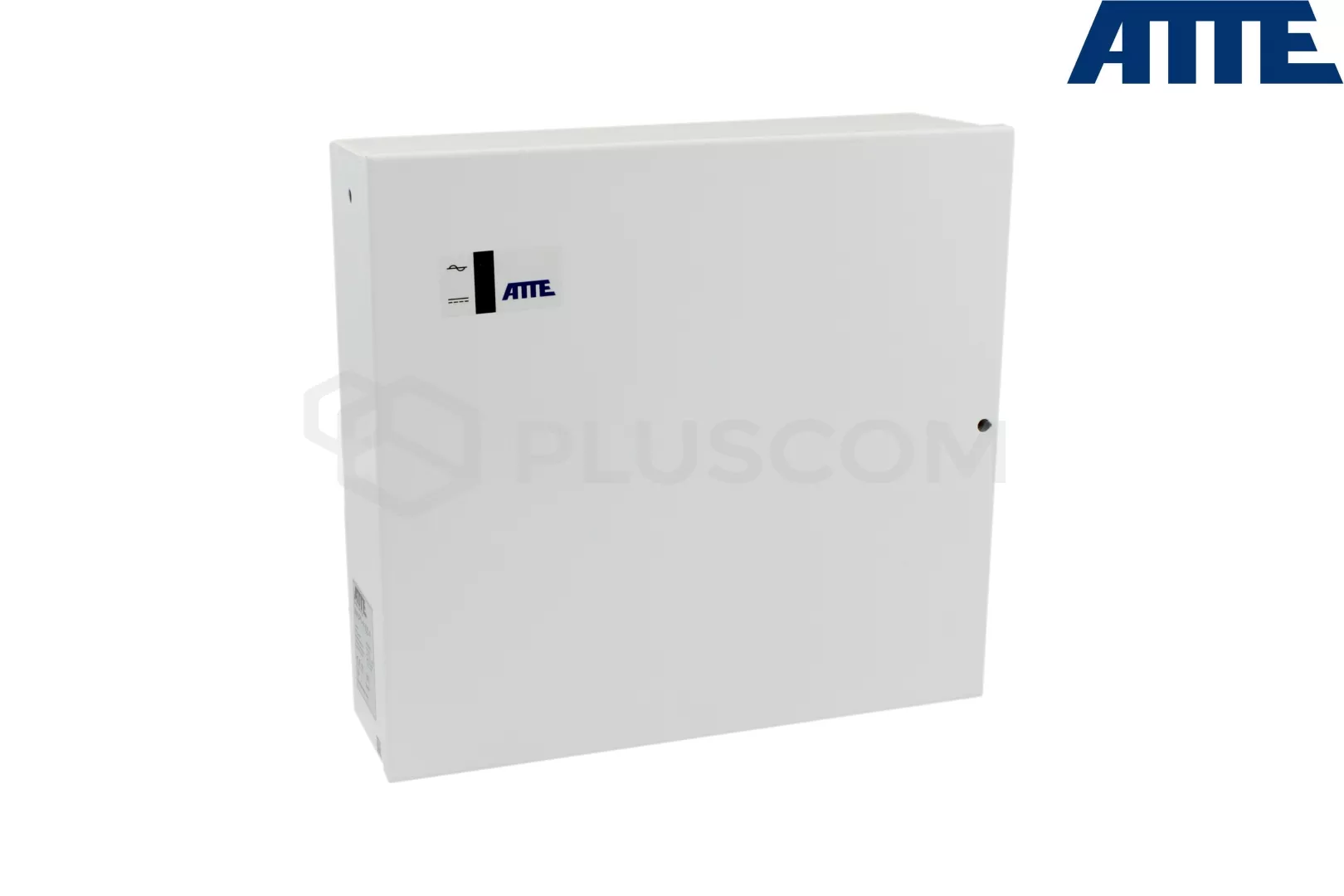

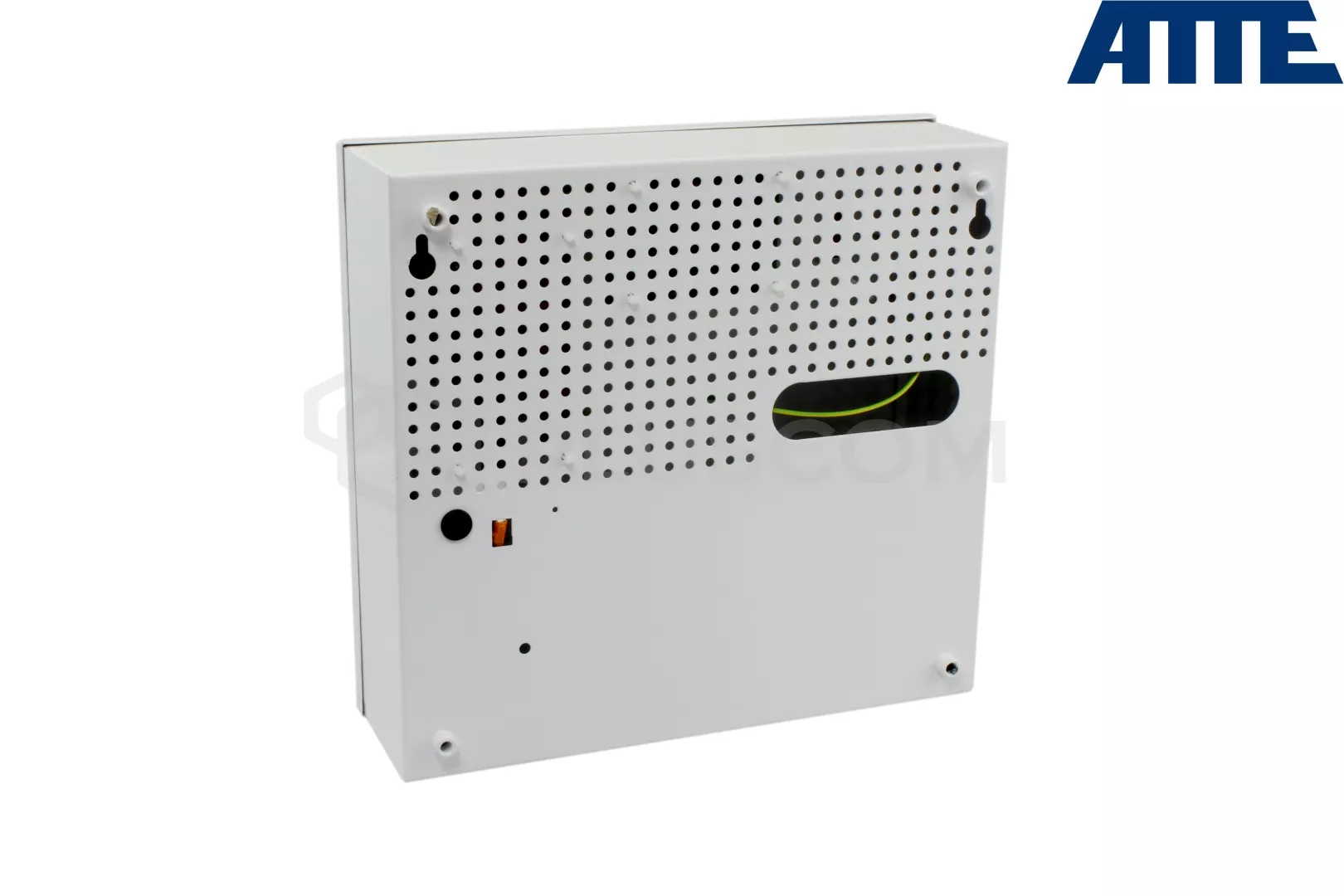

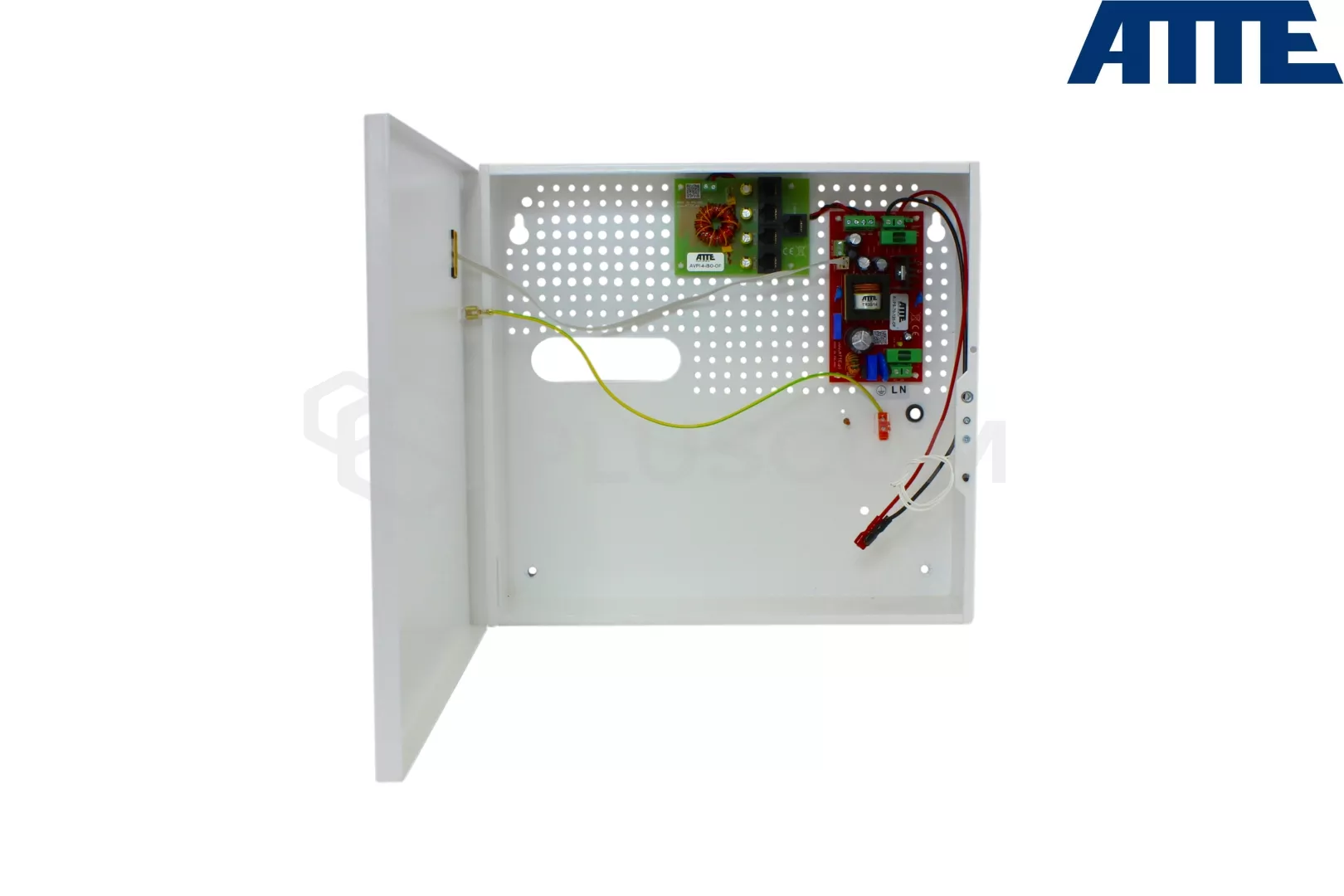

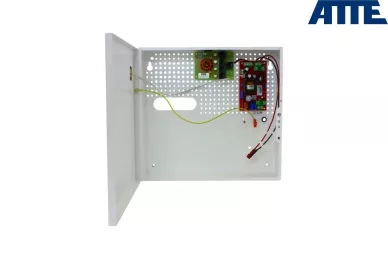

ALLOGGIAMENTO ABOX-F
- dimensioni: 300x320x90mm lamiera 0,8mm colore bianco, peso 2,15kg, IP20
- metodo di chiusura: a vite
- dotato di un sensore di apertura dell'alloggiamento
- distanza dalla parete, ingresso cavi nella parete posteriore
- spazio per batteria da 18Ah
- Predisposizione per lo stoccaggio dei cavi all'interno dell'involucro
- le forature di sistema da 4,8 mm nella griglia da 10,8 mm offrono uno spazio universale per i moduli ATTE; la loro disposizione può essere modificata liberamente e si possono aggiungere altri moduli. Questa caratteristica rende la soluzione molto versatile e consente di adattarla in modo flessibile a soluzioni individuali.
ALIMENTAZIONE AUPS-70-120-OF
Un alimentatore tampone per l'alimentazione di apparecchiature TVCC e altri dispositivi che richiedono una tensione di 12 V CC.
PARAMETRI TECNICI:
- tensione di uscita:
- 11,5-13,9V - con alimentazione di rete
- 10,5-12,6V - per il funzionamento a batteria
- corrente di uscita: 6A
- corrente di carica della batteria: 1A /2A - selezionabile tramite jumper JP1
- tensione di scollegamento della batteria: 10,2V
- protezioni:
- sovraccarico: 9A soglia di intervento della protezione dell'alimentazione
- contro il cortocircuito in uscita: 6,3A per il funzionamento a batteria / per il funzionamento a rete è necessario un riavvio dell'alimentatore
- contro il collegamento inverso della batteria: fusibile da 6,3A
- uscite tecniche di tipo OC max. 50mA per uscita:
- OUF - nessuna tensione +DC_OUT
- ACF - nessuna tensione CA

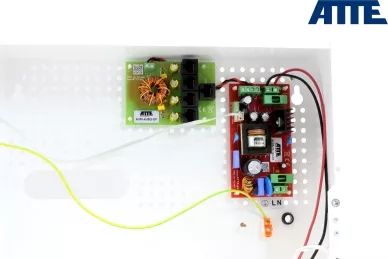

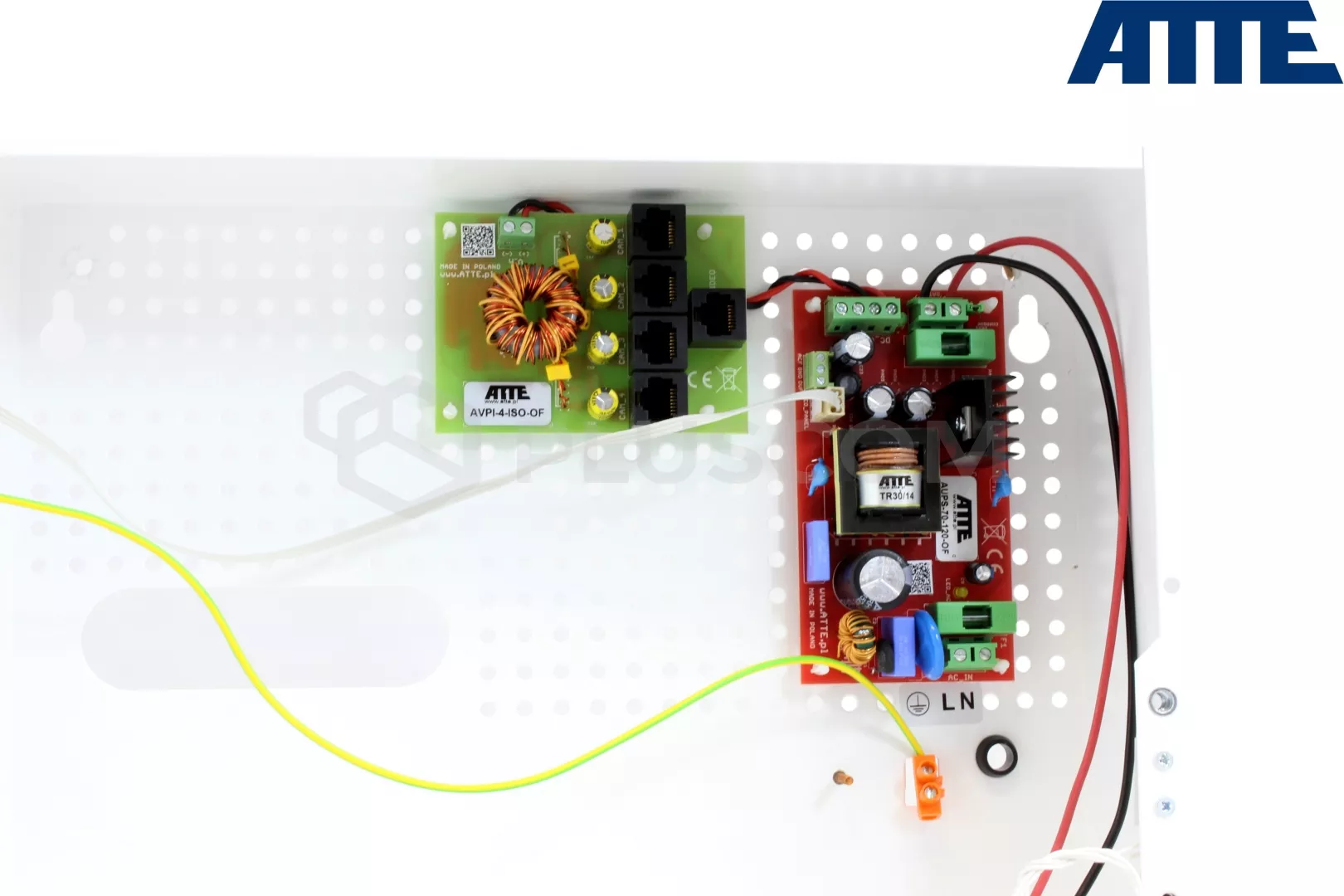

MODULO AVPI-4-ISO-OF
Il dispositivo consente l'alimentazione indipendente e isolata (secondo lo standard PoE) di 4 telecamere analogiche e la raccolta dei segnali video dalle telecamere e la loro trasmissione collettiva tramite un unico cavo UTP al trasformatore video ATRV-4-00-HS, collegato al DVR.
Le linee di alimentazione delle telecamere sono protette da un fusibile polimerico e la presenza di tensione in uscita è segnalata da un diodo rosso all'interno del connettore RJ-45.
Per l'alimentazione delle telecamere vengono utilizzati i seguenti fili: pin 4,5(+) e pin 7,8(-) PoE passivo, per la trasmissione del segnale video: pin 1(-) pin 2(+)
Il dispositivo è una soluzione conveniente nelle situazioni in cui si desidera:
- utilizzare un cablaggio strutturato basato su cavo UTP per il collegamento di telecamere analogiche
- utilizzare un unico cavo UTP per trasmettere il segnale di più telecamere analogiche
- eseguire una trasmissione video + alimentazione complessa ed esteticamente gradevole su cavo UTP
PARAMETRI TECNICI:
- gamma di tensione di alimentazione: 10-15V DC
- protezione da cortocircuito in uscita: fusibile polimerico da 1,1A
- dimensioni: 93x67x25 mm

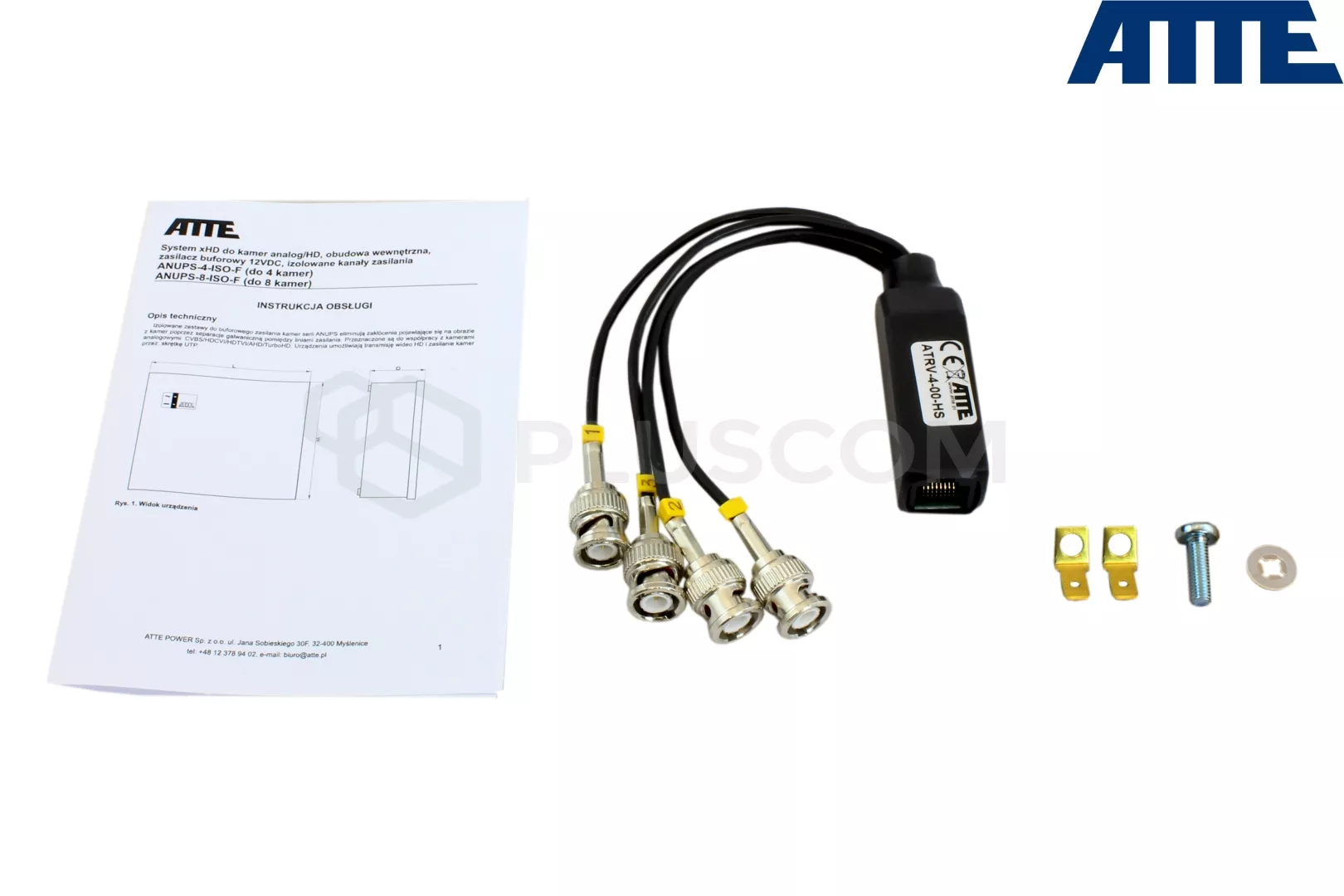

TRASFORMATORE ATRV-4-00-HS
Trasformatore video HD a 4 canali per telecamere analogiche CVBS, HDCVI, HDTVI, AHD, TurboHD, in collaborazione con il modulo AVPI-4-ISO-OF. Consente di trasmettere il segnale video di 4 telecamere utilizzando un solo cavo UTP.
La distanza massima su cui è possibile trasmettere il segnale è di 400 m.
PARAMETRI TECNICI:
- connettori:
- coassiale di segnale 4pc - per il collegamento al registratore
- Connettore RJ-45 I/O (8C8P)
