Cabina Pulsar AWO256

• la scheda del pannello di controllo e i moduli aggiuntivi opzionali
• il controller del sistema KD e i moduli aggiuntivi

• Radio, trasmettitore GSM
• modulo di alimentazione tampone
• altri dispositivi dedicati

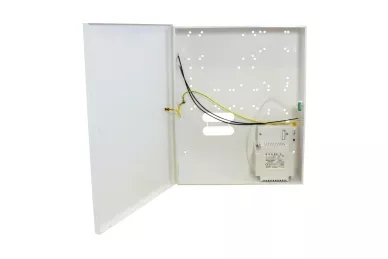

Alloggiamento Pulsar AWO256 per pannelli di controllo SATEL con trasformatore

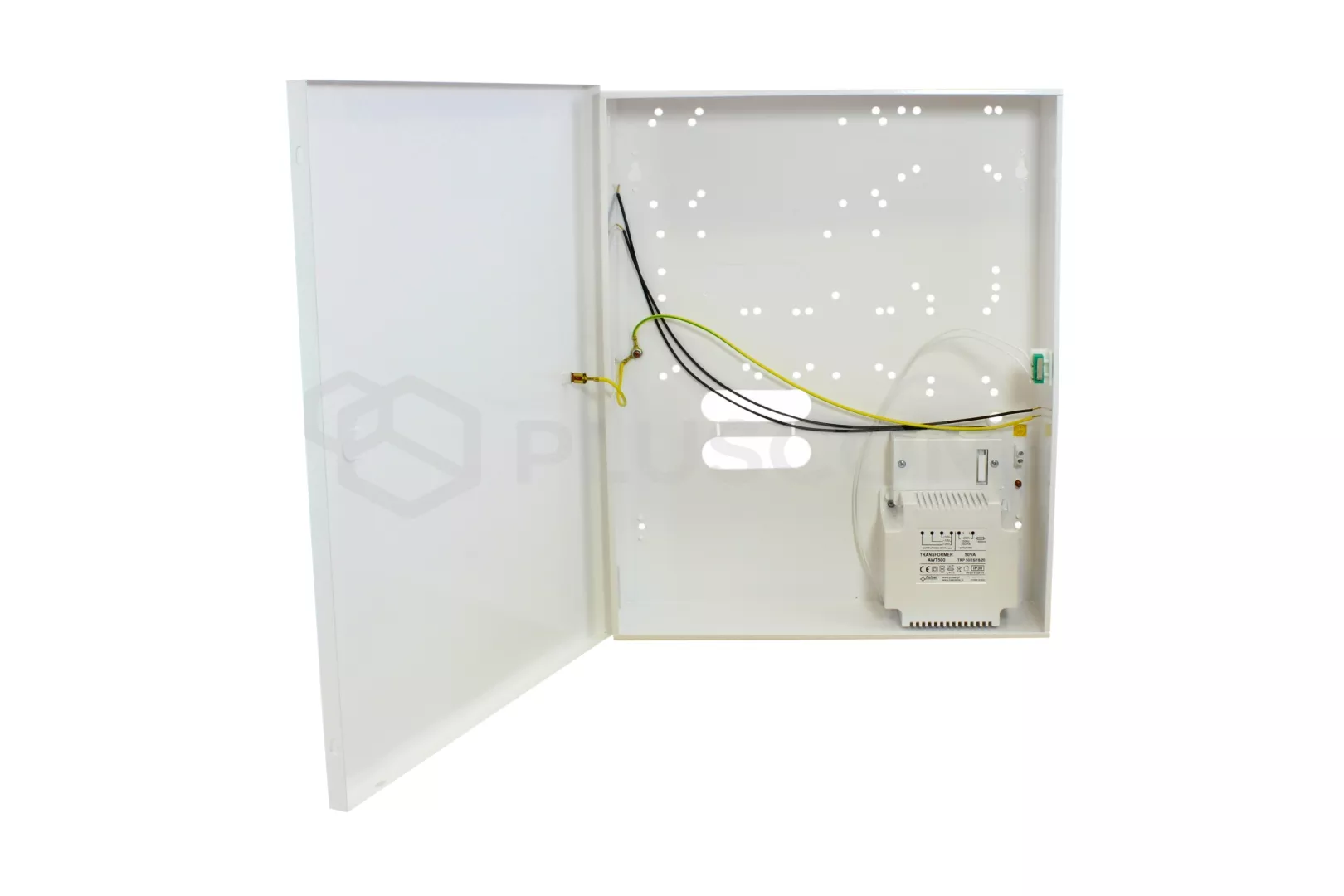

Alloggiamento Pulsar AWO256 per pannelli di controllo SATEL con trasformatore

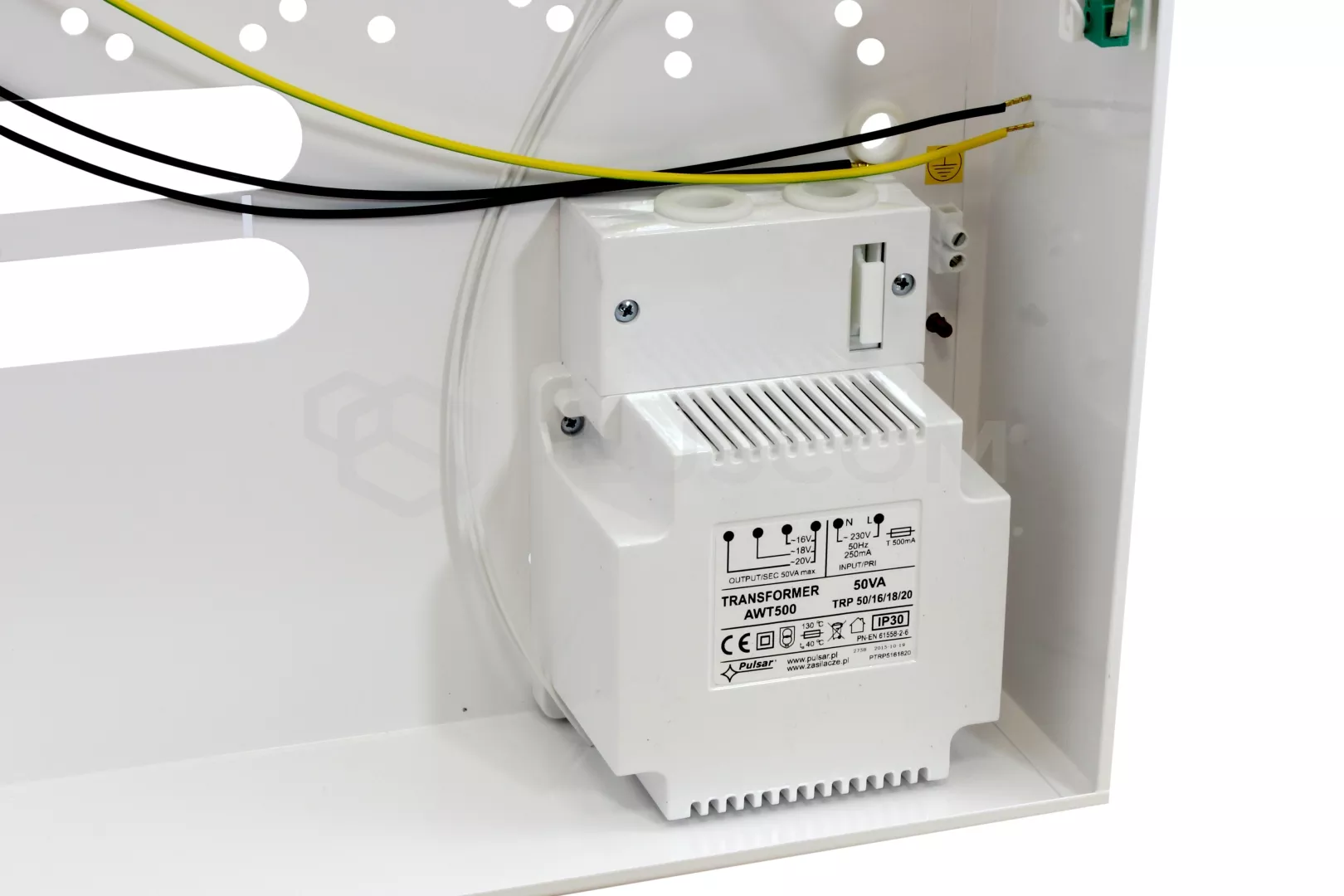

L'involucro è dotato di un trasformatore TRP 50VA/16V/18V/20V in custodia PC/ABS, IP20
L'involucro è dotato di spazio per una batteria da 12V/17Ah. È inoltre dotato di serie di protezione antimanomissione sotto forma di un sensore di apertura della custodia

Alloggiamento Pulsar AWO256 per pannelli di controllo SATEL con trasformatore

• Trasformatore TRP 50VA/16V/18V/20V
• • tensione di alimentazione 230V/AC 50Hz
  • tensione di uscita: 20V/2.5A, 18V/2.8A, 16V/3A
• slot per batteria: 12V/17Ah
• protezione antimanomissione: SÌ
• materiale: lamiera da 0,7 mm colore RAL9003
• tenuta: IP20

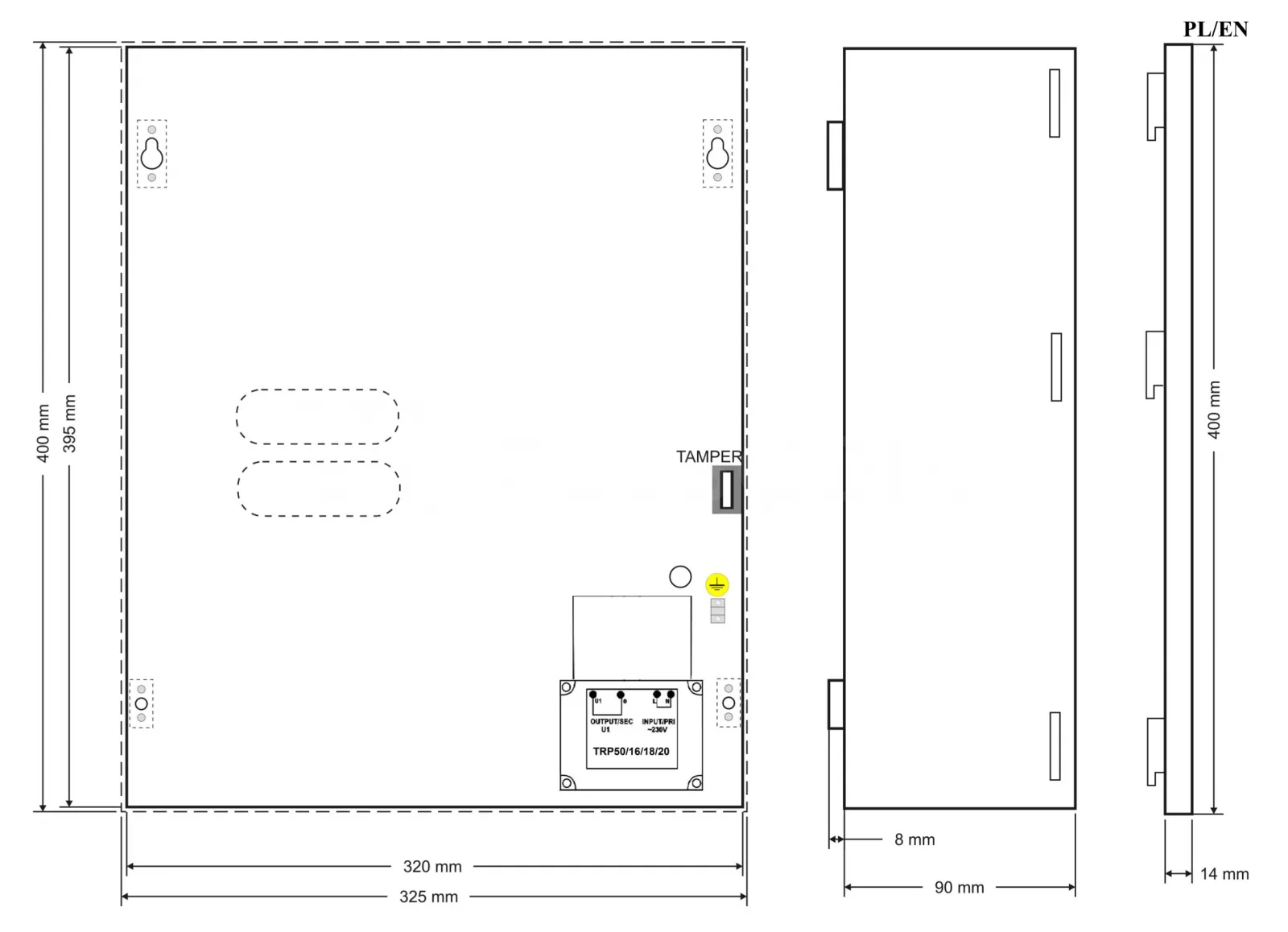

• dimensioni interne: 320x395x90mm
• chiusura: 4x a vite, serratura opzionale
• distanza dalla parete 8 mm

Alloggiamento Pulsar AWO256 per pannelli di controllo SATEL con trasformatore

L'involucro è progettato per il montaggio del pannello di controllo e dei moduli SATEL:

PBX:

• CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E (CA64E, SM, MST1)
• CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E (CA64E, SM, MST1) + CA64 (EPS, O-OC, O- ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• CA6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 (E, SM, MST1) + 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)
• INTEGRA 64, 128 + 3 x CA64E (CA10E, SM, MST1)
• INTEGRA 64, 128 + CA64E (CA10E, SM, MST1) + CA64 (EPS, O- OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)

Moduli:

• CA64 (PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x CA64E (CA10E, SM, MST1)
• CA64 (PP, OPS-OC, OPS-R, OPS-ROC) + CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS) + 3 x CA64E (CA10E, SM, MST1)
• 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS) + 3 x CA64E (CA10E, SM, MST1)

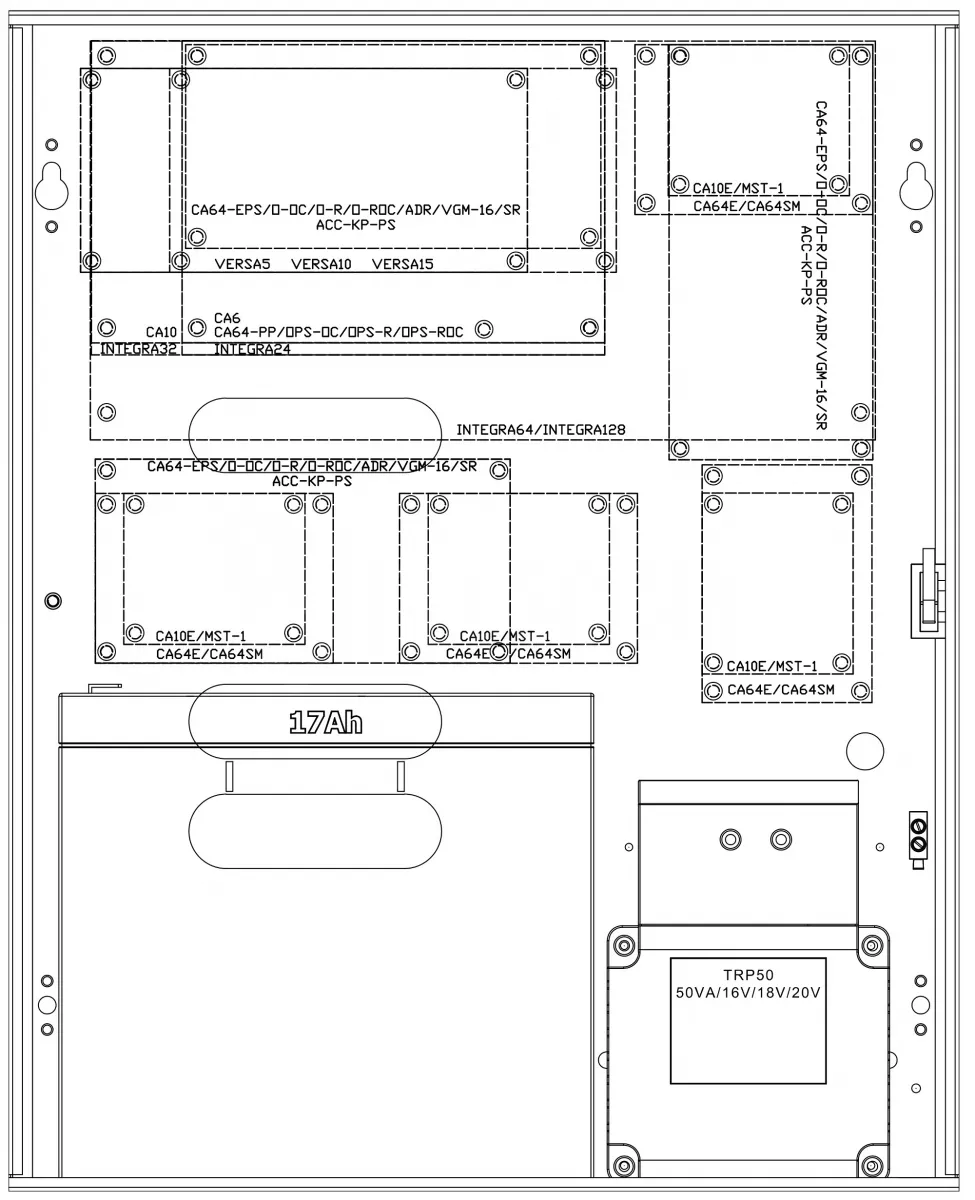

Esempi di disposizione del pannello di controllo SATEL in un armadio
