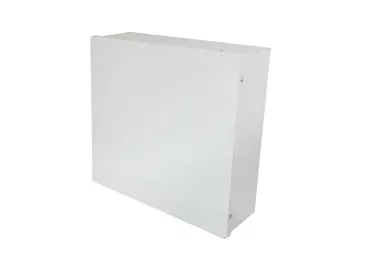

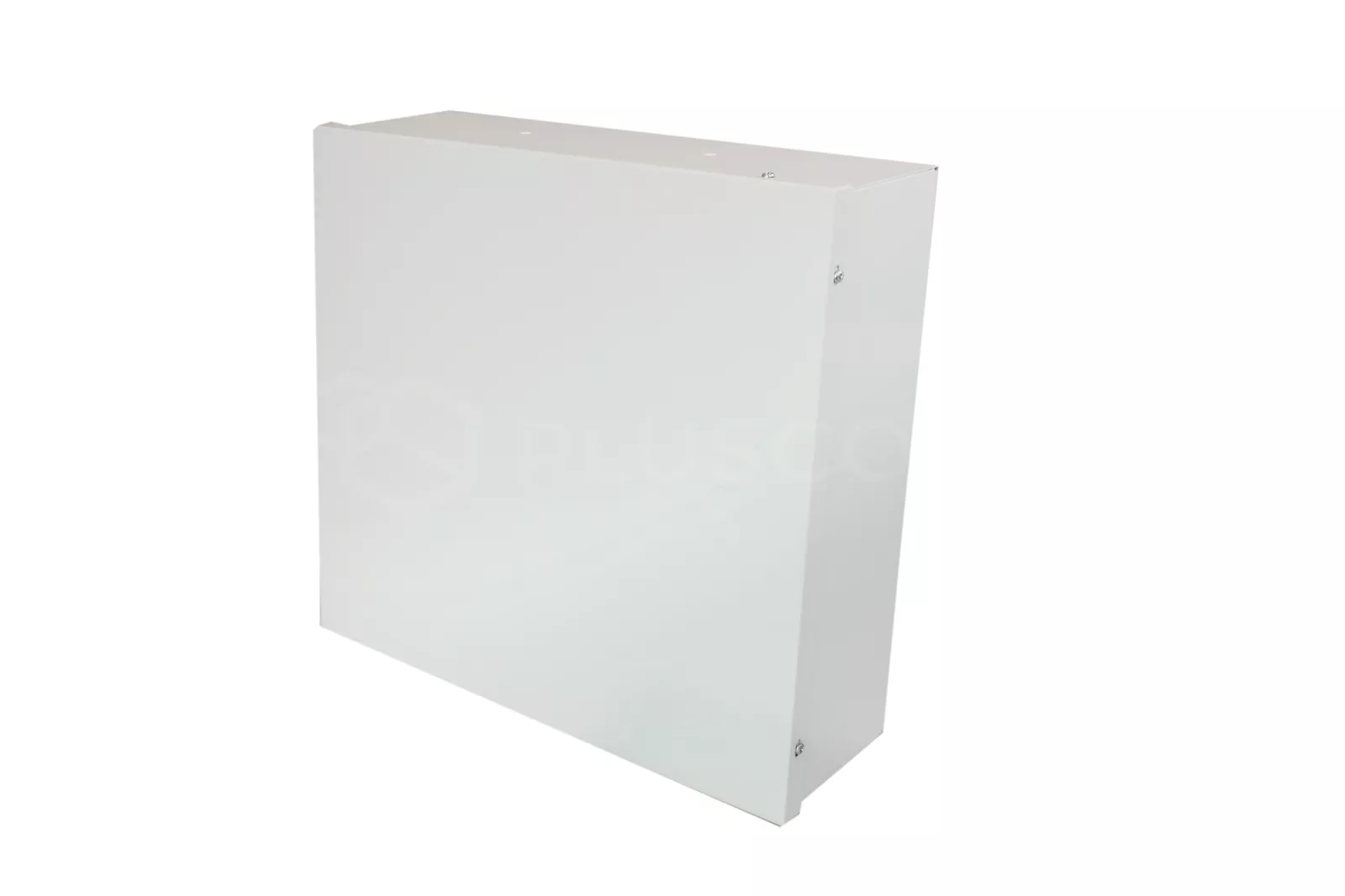

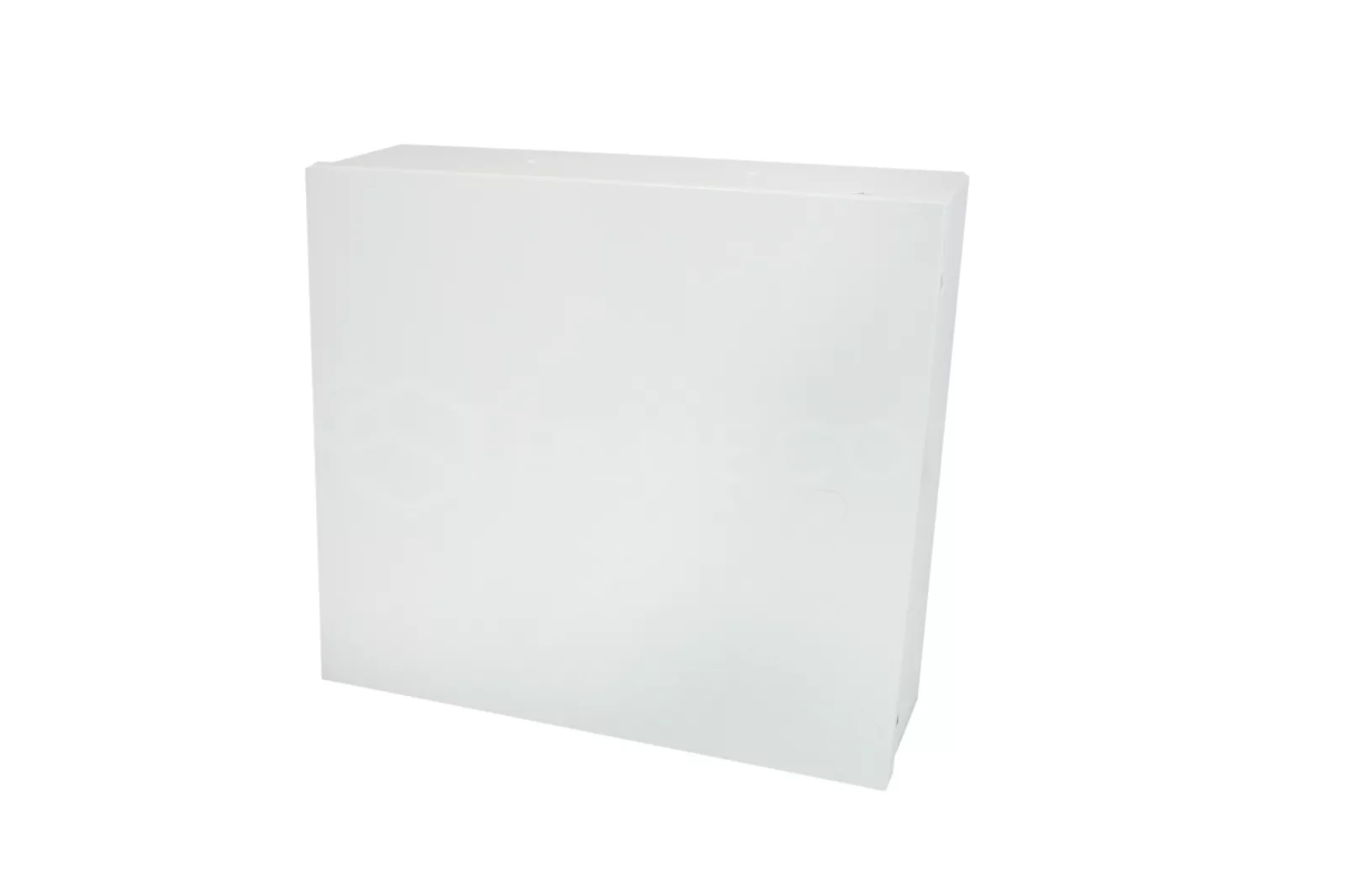

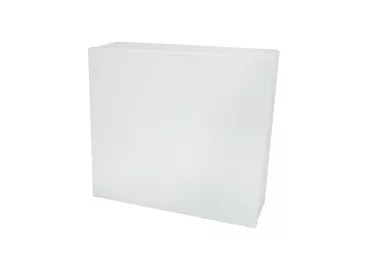

Alloggiamento Pulsar AWO205EI per pannelli di controllo SATEL con trasformatore

Pulsar AWO205, custodia per montaggio in superficie 17/EI40/SATEL è progettato per il montaggio:

• scheda del pannello di controllo e moduli aggiuntivi opzionali
• il controller del sistema KD e i moduli aggiuntivi

• Radio, trasmettitore GSM
• modulo di alimentazione tampone
• altri dispositivi dedicati

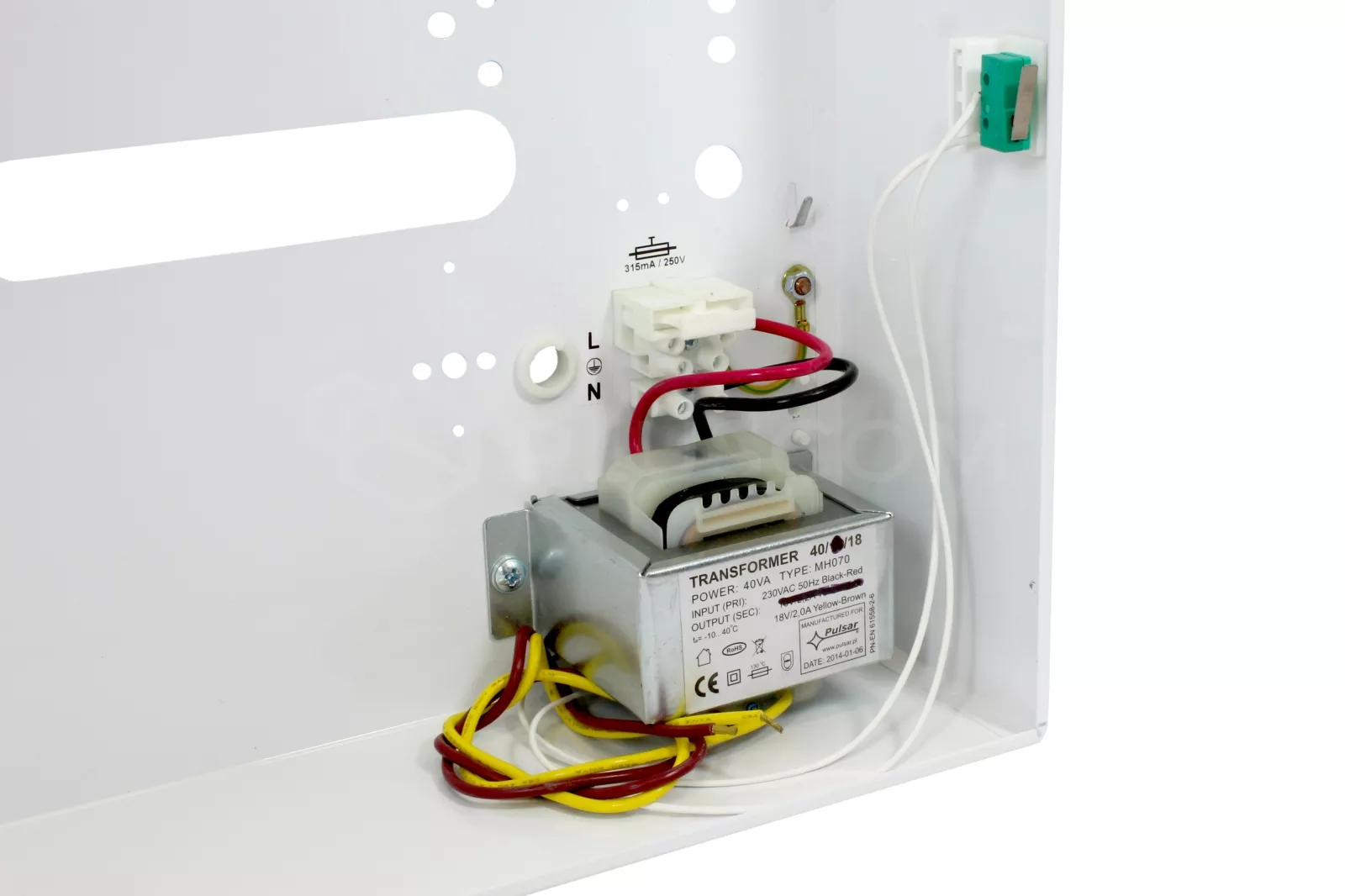

L'involucro è dotato di trasformatore: EI 40VA/18

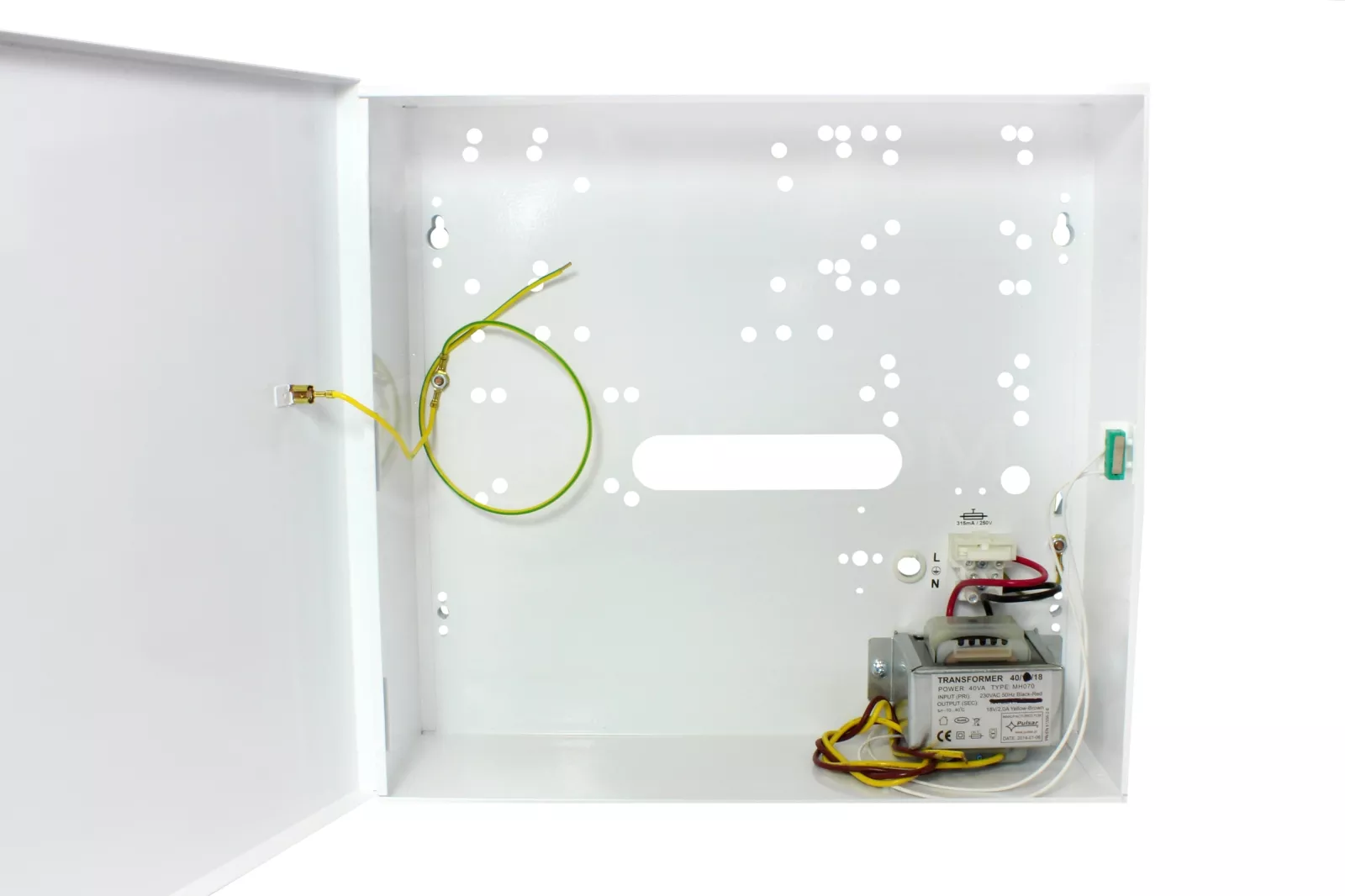

L'involucro è dotato di spazio per una batteria da 12V/17Ah. È possibile utilizzare una batteria da 12 V/7 Ah nel quadro, nel qual caso è disponibile più spazio per il montaggio dei moduli.

Sono inoltre inclusi come standard protezione antimanomissione sotto forma di un sensore di apertura della custodia

SPECIFICHE TECNICHE

• Trasformatore EI 40VA/18V
• • tensione di alimentazione 230V/AC 50Hz
  • tensione di uscita: 18V/2A

• slot per batteria: 12V/17Ah (12V/7Ah)

• protezione antimanomissione: SÌ

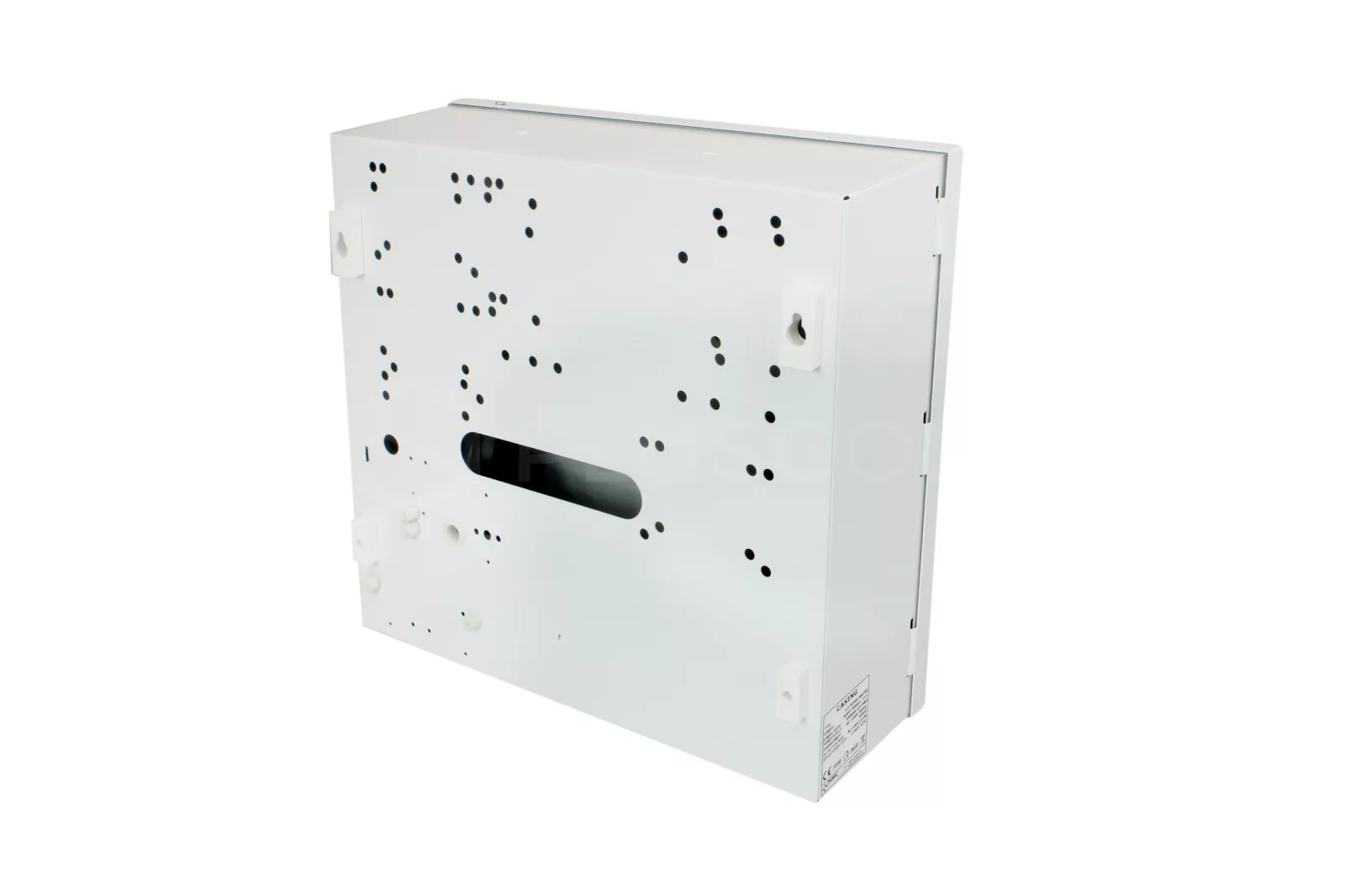

• materiale: lamiera da 0,7 mm colore RAL9003
• tenuta: IP20

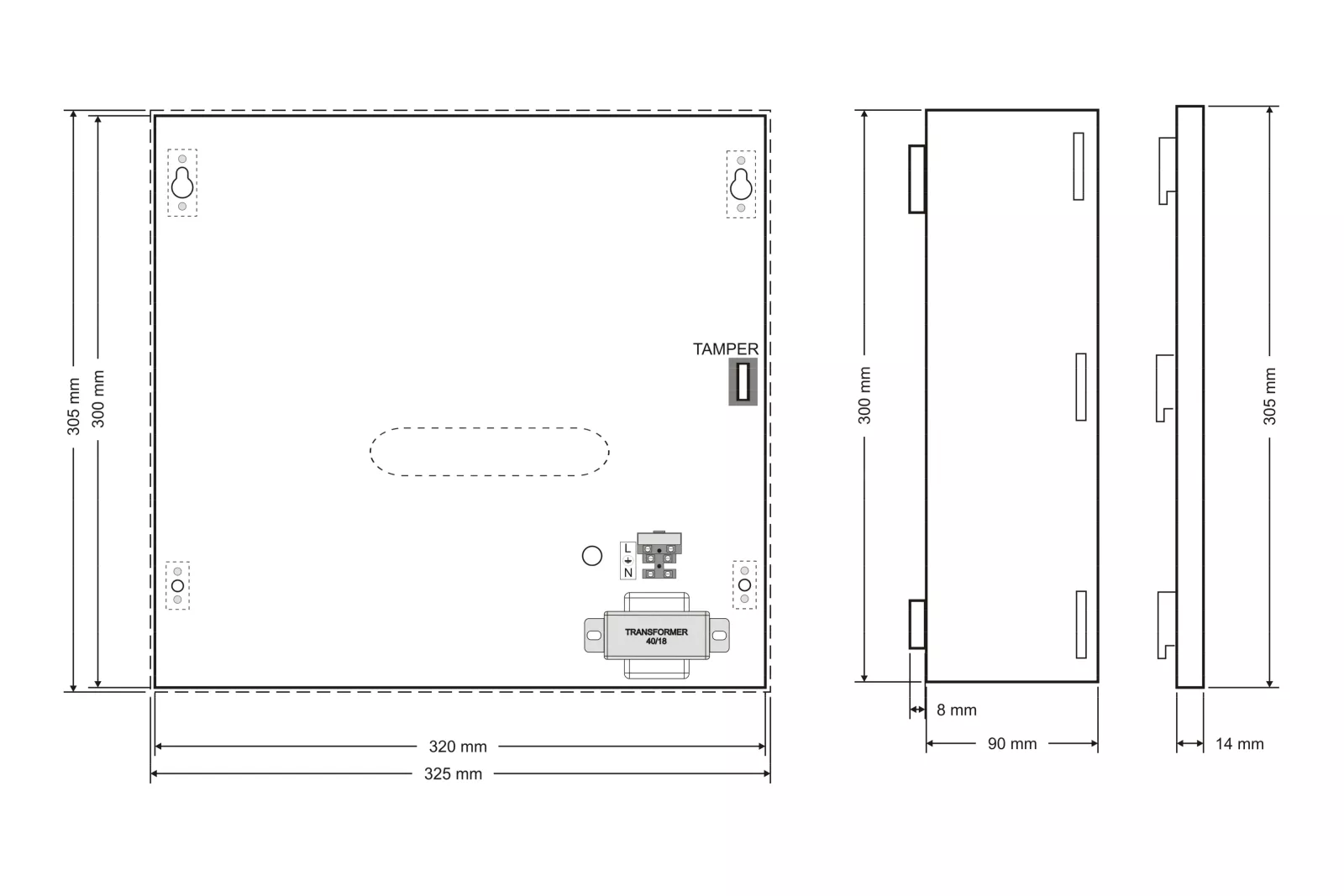

• dimensioni interne: 320x300x90mm
• chiusura: 4x a vite, serratura opzionale
• distanza dalla parete 8 mm

L'involucro è progettato per il montaggio del pannello di controllo e dei moduli SATEL:

quando si utilizza una batteria da 7Ah:
CENTRALI:

• CA4V1, 5, 6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + GSMLT1
• CA4V1,5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM- 16, SR, ACC- KP-PS)

MODULI:

• CA64 (PP, EPS, ADR, O- R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA, ACC-KPPS) + 3 x CA10E (CA64E, SM, MST1)


quando si utilizza una batteria da 17 Ah:
CENTRALI:

• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + 2 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + GSMLT1
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA64
  (EPS, ADR, O- R, O-ROC, O-OC, VGM-16, SR, ACC- KP- PS)

MODULI:

• CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM-16, SR, PTSA, ACC- KPPS) + 2x CA10E (CA64E, SM, MST1)

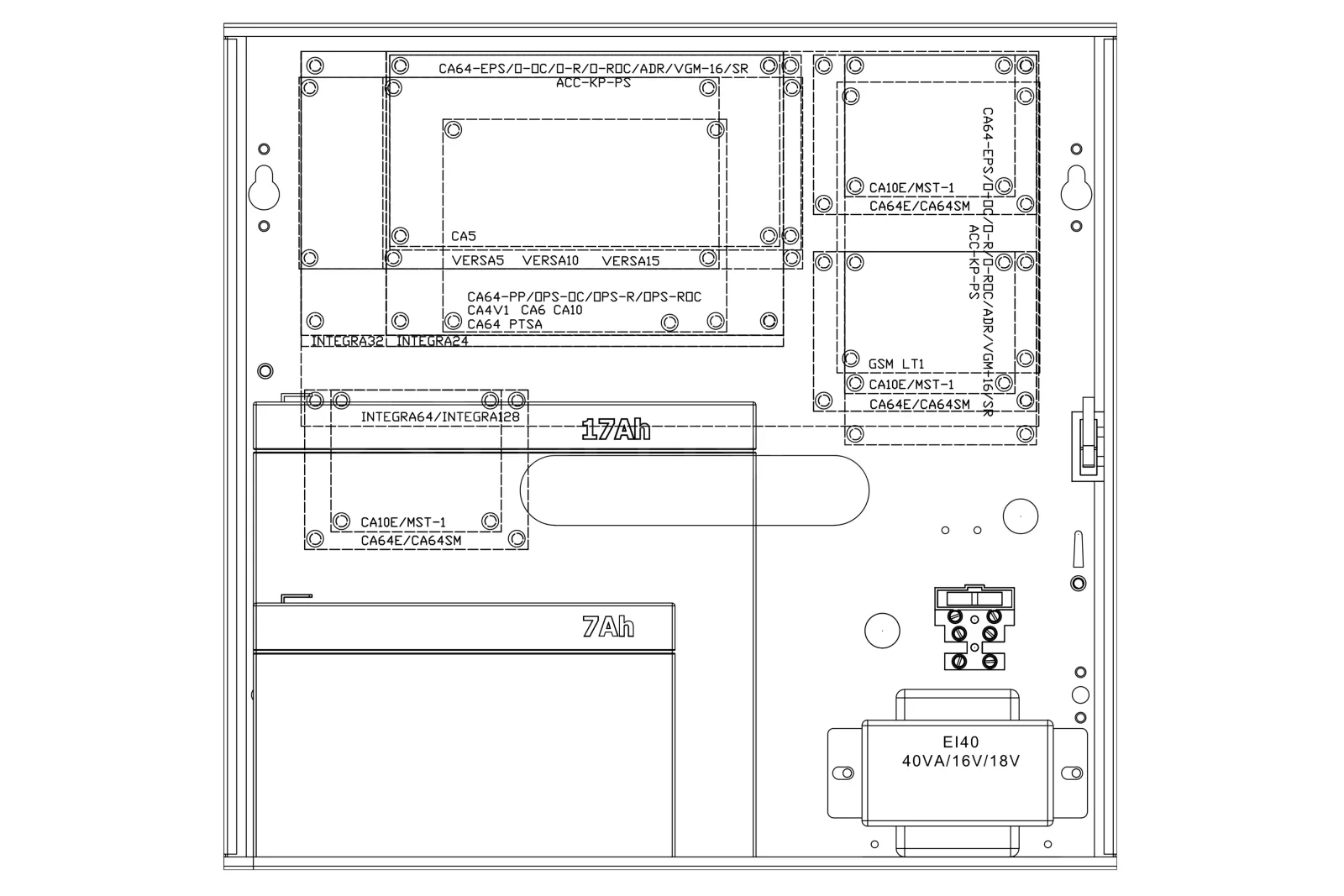

Esempi di disposizione dei pannelli di controllo SATEL in un armadio
