Aco PRO I/O-60 (G3) Modulo di espansione per dispositivi aggiuntivi

ACO PRO I/O-60 (G3) Modulo di espansione per dispositivi aggiuntivi

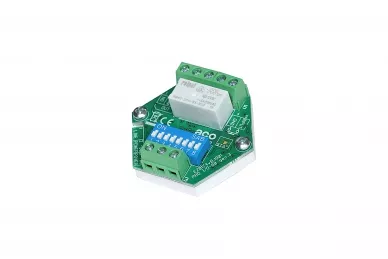

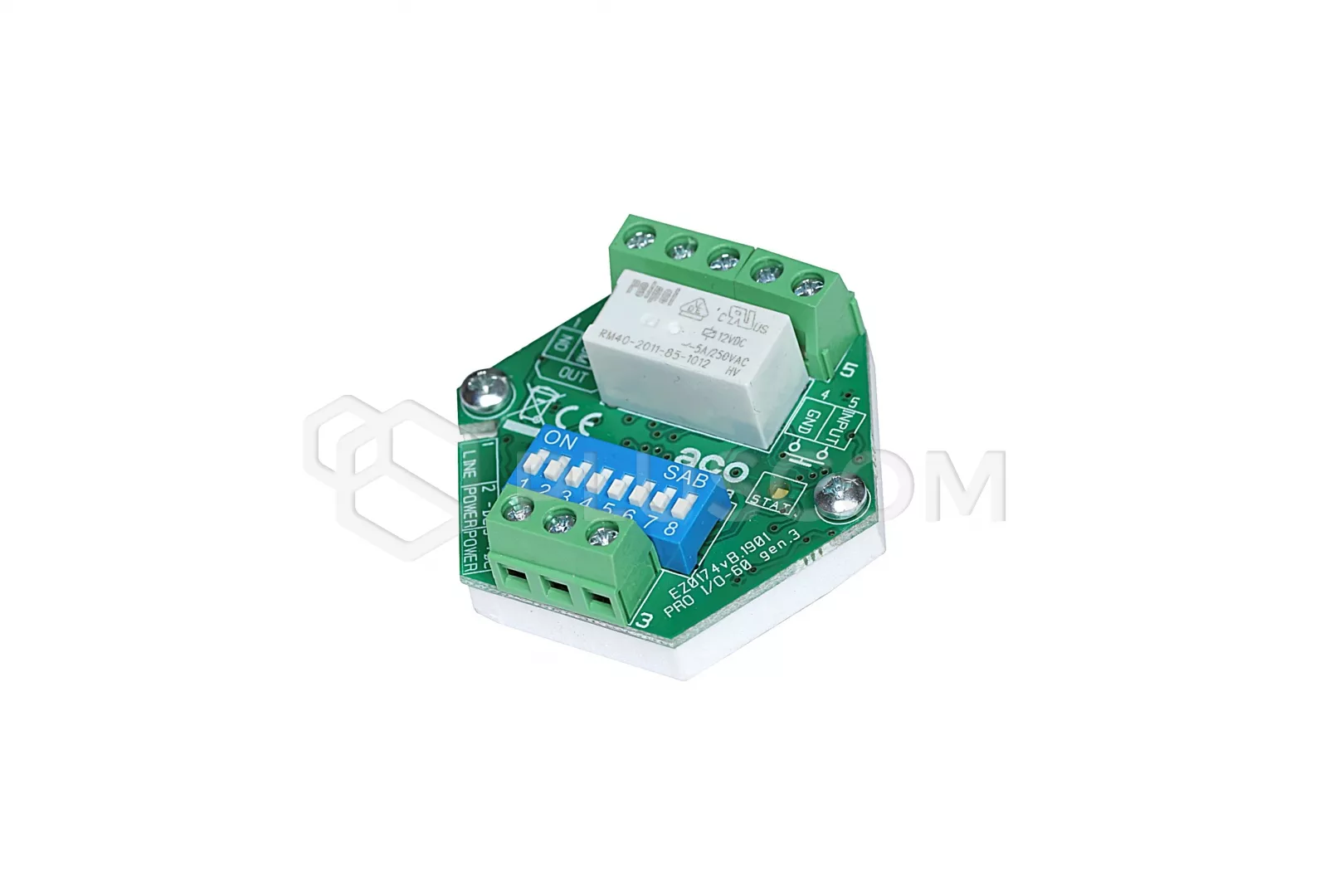

Il modulo PRO I/O-60 (G3) è la soluzione perfetta per il collegamento e il funzionamento di dispositivi aggiuntivi per il controllo della domotica e di dispositivi esterni. Inoltre, consente di collegare un pulsante esterno per l'attivazione diretta di un apriporta elettrico in un pannello.

Il modulo è compatibile con tutti i dispositivi COMO/Familio PRO, PRO-A. Il modulo è compatibile con tutti i dispositivi del gruppo COMO/Familio PRO, PRO-A e le sue dimensioni ridotte ne consentono l'installazione in una scatola elettrica Ø60.

Il dispositivo consente di programmare le impostazioni e di aggiornare il software tramite il bus di sistema utilizzando un computer e le sue caratteristiche più importanti sono:

• l'uscita a relè può funzionare in modalità monostabile o bistabile
• apertura delle porte in qualsiasi momento (senza rispondere alla chiamata)
• apertura automatica delle porte durante la suoneria
• Possibilità di collegare un dispositivo acustico o luminoso aggiuntivo per la segnalazione della chiamata nei locali
• Possibilità di funzionamento autonomo senza ricevitore
• funzione di accensione dell'uscita ogni volta che la porta viene aperta nel quadro (non si applica all'apertura dal quadro INPUT)
• funzione di controllo dell'apertura della porta protetta
• le funzioni implementate sono selezionate dagli interruttori sul modulo
• l'attivazione dell'uscita a relè e la reazione all'ingresso di cortocircuito possono essere assegnate al destinatario dell'indirizzo del ricevitore o a tutti i ricevitori (indipendentemente dall'indirizzo)
• supporta gli indirizzi dei ricevitori: 31 indirizzi (programmabili tramite gli interruttori sul modulo) o 1023 indirizzi (programmabili dal PC tramite l'interfaccia PRO-USB opzionale)
• per l'indirizzo 0 il modulo funziona con tutti gli indirizzi del sistema
• le funzioni del relè possono essere ulteriormente limitate a seconda dell'indirizzo interfonico del ricevitore
• programmazione delle impostazioni e aggiornamento del software tramite il bus di sistema (è necessaria l'interfaccia informatica PRO-USB)
• numero individuale per ogni dispositivo: DevID
• ricerca di tutti i dispositivi del sistema
• Gestione individuale o di gruppo dei dispositivi
• Possibilità di gestione e aggiornamento dei dispositivi in un sistema in esecuzione

Esempio di applicazione:

• automazione domestica: controllo di dispositivi esterni, ad es. illuminazione, tapparelle
• controllo della seconda porta: ad es. cancello d'ingresso, barriera
• come campanello
• come campanello d'ingresso in assenza di un pannello esterno
• Segnalazione di chiamata aggiuntiva
• apriporta manuale/automatico supplementare
• varie applicazioni per locali per disabili
• attivazione del relè durante l'apertura della porta nel sistema PRO (non si applica all'apertura dall'INGRESSO del quadro)

SPECIFICHE TECNICHE:

• alimentazione: 15V DC / 40mA
• consumo di energia in modalità stand-by: 0,6W
• tipo di installazione:
• • sistema digitale PRO: doppino cat. 5e o 6
  • sistema digitale PRO-A: 3 fili
• uscite: 3 x connettori a vite - contatti relè NO/N/NC , max. 5A, 24VDC
• ingressi:
• • 3 x connettori a vite (collegamento al bus di sistema PRO) - collegamento del segnale audio: "LINE" e collegamento all'alimentazione: "+DC" e "-DC"
  • 2 x connettori a vite (ingresso NO) - collegamento di un pulsante NO
• installazione: in scatola elettrica Φ60mm
• dimensioni: 50x50x20mm
