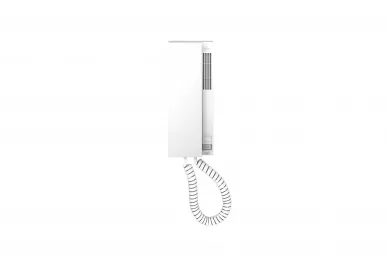

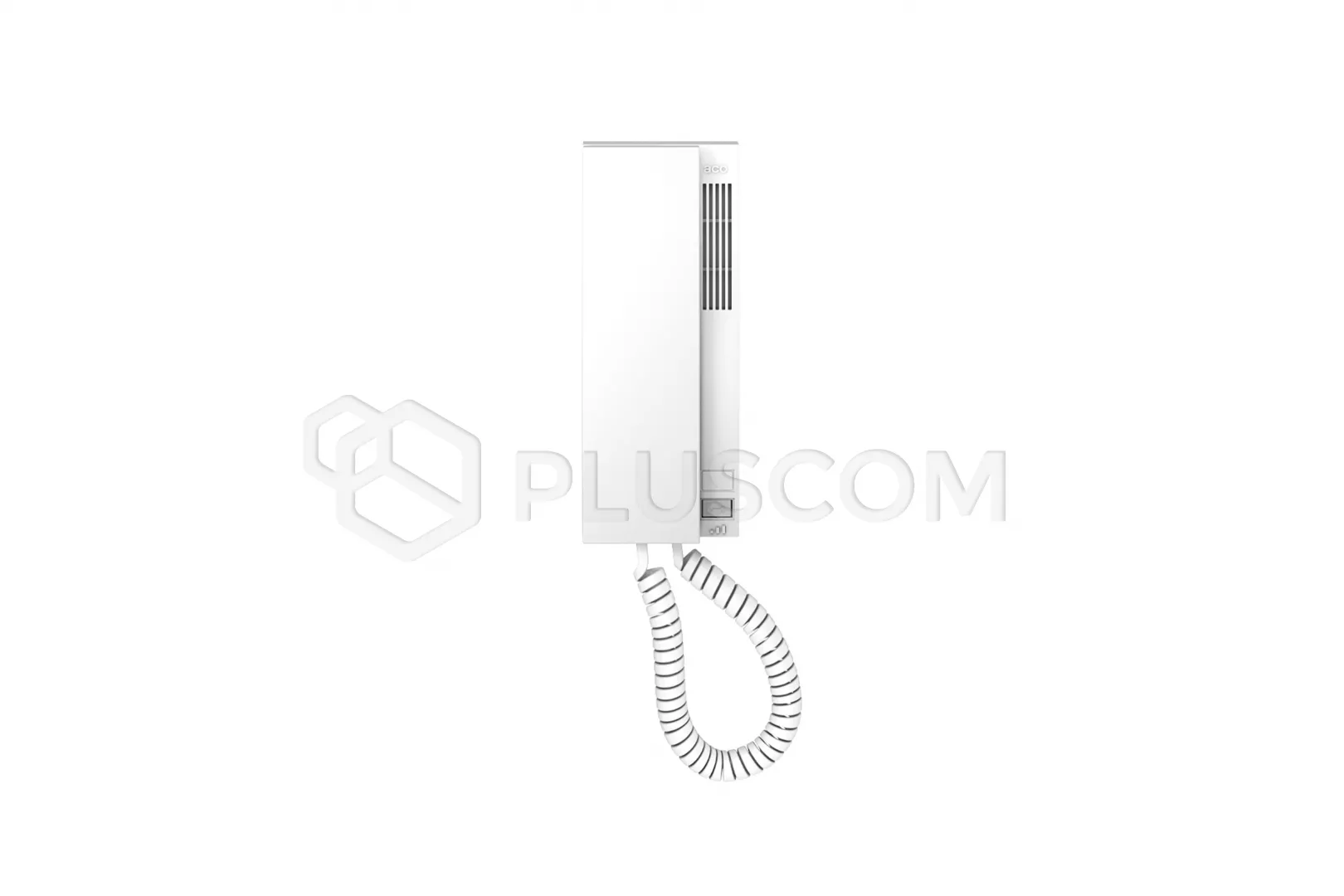

Aco INS-UP720M RJ Uniphone digitale con sostituzione magnetica della cornetta

ACO INS-UP720M Unifonico digitale RJ con relè magnetico per microtelefono

Moderno ed elegante uniphone compatibile con i sistemi citofonici digitali CDN, Inspiro e Familio P/PV di ACO.
Perfettamente adatto ai sistemi di intercomunicazione in edifici multiappartamento.

Colore della custodia bianco in plastica ABS di alta qualità.
Due pulsanti sono stati posizionati sulla parte anteriore dell'involucro:

• per aprire la porta
• un pulsante di funzione per il controllo di dispositivi esterni
• e un interruttore per la regolazione del volume della suoneria in 3 fasi.


Il telefono è dotato di un meccanismo di riaggancio magnetico della cornetta, senza ganci tradizionali e di una presa RJ45.
È dotato di una funzione di attesa che consente di riagganciare il microtelefono senza interrompere la chiamata.

SPECIFICHE TECNICHE

• Installazione digitale a 2 fili
• alimentazione: DC 12-18V dal bus
• consumo di energia: 0,09W in modalità stand-by
• consumo di corrente:

• • 7mA in modalità stand-by
  • 50mA durante la suoneria

• Connettori a vite ARK
• Presa RJ45
• montaggio a superficie
• Alloggiamento in plastica ABS, colore bianco
• dimensioni: 200x80x39 mm
• temperatura di lavoro: 10°C...50°C

INSTALLAZIONE E CONNESSIONE

L'uniphone è collegato al bus digitale a 2 fili, non richiede un'alimentazione esterna aggiuntiva. Il passo successivo consiste nell'impostare l'indirizzo/numero desiderato con cui chiamare l'uniphone. A tale scopo si utilizzano i ponticelli presenti sulla scheda elettronica dell'uniphone.

Controllo del pulsante funzione F2 può essere effettuato in due modi (configurazione dei ponticelli):

• tramite il bus di sistema
• su una linea aggiuntiva separata dal sistema citofonico
