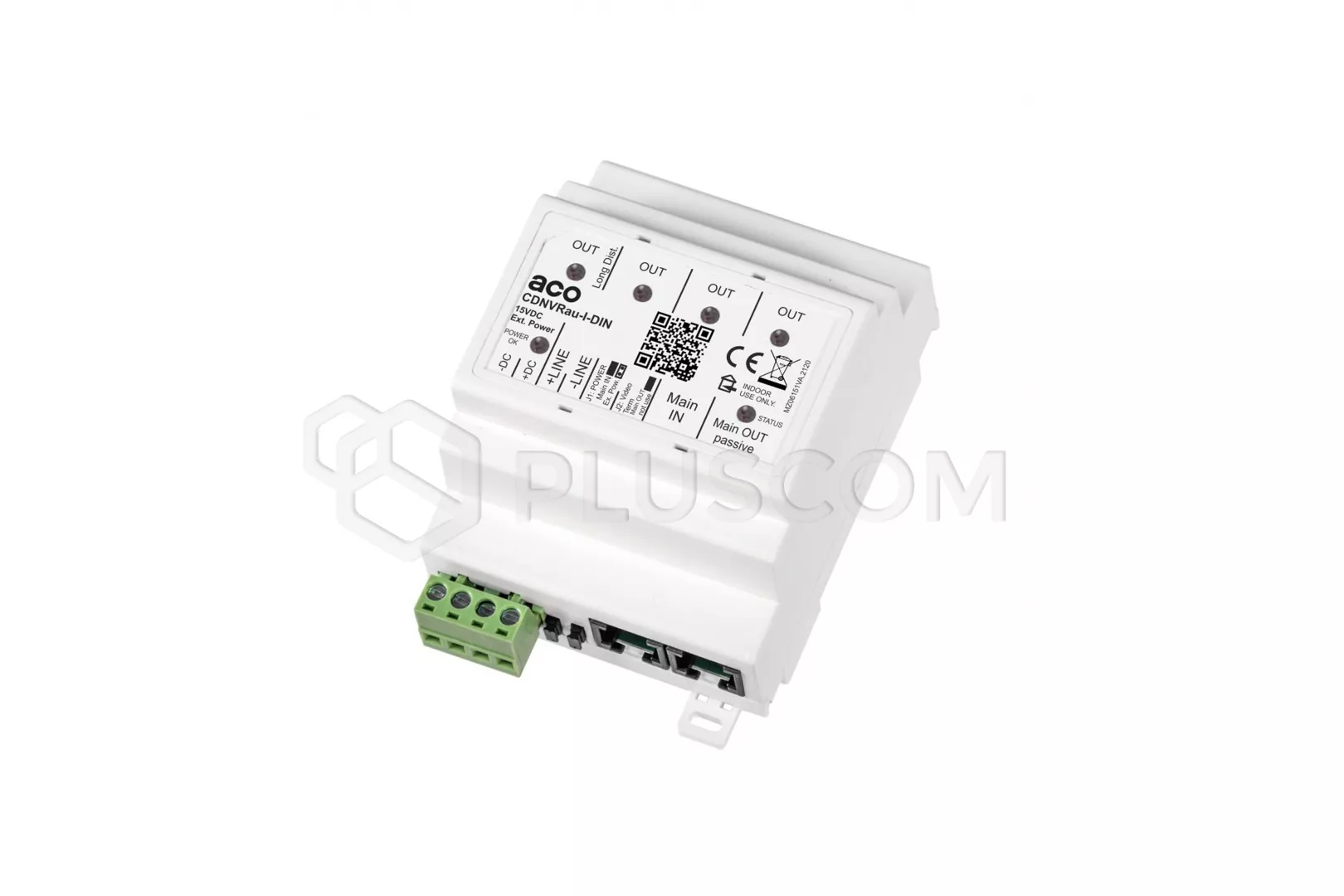

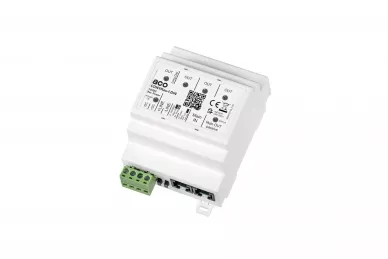

ACO CDNVRau-I-DIN Distributore video attivo intelligente per sistema P, montaggio su guida DIN
Distributore video attivo per videocitofoni Aco operanti nel sistema P, progettato per il montaggio su guida DIN.
Consente la distribuzione di segnali audio, video e di potenza. Distribuisce i segnali audio, video e di potenza (il cosiddetto bus) a quattro uscite attive (amplificatori video integrati) e a un'uscita passiva (senza amplificatore).
Lo splitter può essere alimentato dal bus principale o da un alimentatore esterno a 15 V e dispone di un'uscita a vite aggiuntiva per le linee audio e di alimentazione.
Può essere installato ai piani, nel punto di raccolta dell'installazione o nel punto di divisione del bus. È progettato per il montaggio su guida DIN (occupa una larghezza di 4 moduli DIN) o per il montaggio in superficie. Sono compatibili con i dispositivi del marchio ACO che operano nei sistemi P, sia video che audio.
Al distributore possono essere collegati direttamente fino a 5 ricevitori video, a una distanza massima di 5 metri. 70 m (con un numero adeguato di alimentatori; con una configurazione di sistema appropriata è possibile raggiungere una distanza maggiore). Lo splitter consente inoltre di dividere il bus principale in 4 uscite (utilizzando uscite attive) e di collegare un altro splitter a un'uscita passiva. Permette inoltre di terminare il bus principale (ponticello di terminazione video incorporato) e una delle uscite attive è amplificata per compensare la perdita di segnale video su bus lunghi.
CARATTERISTICHE:
- collegamento di un massimo di 5 ricevitori
- distanza dal ricevitore: fino a 70 m (con un numero sufficiente di alimentatori)
- possibilità di aumentare la distanza utilizzando alimentatori aggiuntivi nel sistema
- suddivisione del bus principale in 4 uscite indipendenti
- quattro uscite attive (amplificatori video)
- un'uscita passiva per collegare un altro distributore o ricevitore (senza amplificatore video)
- un'uscita attiva con amplificazione video aggiuntiva "Long Dist": ca. 1,8x (per i bus lunghi questo compensa la perdita di segnale video)
- può essere utilizzato come looping o splitter finale (terminatore video incorporato controllato da jumper)
- alimentato dal bus o da un alimentatore aggiuntivo (distribuendo l'alimentazione alle singole uscite)
- morsetti a vite per il collegamento dell'alimentazione e un ponticello incorporato per interrompere l'alimentazione dal bus
- morsetti a vite per il collegamento della linea audio
- segnali video a tolleranza di errore
- monitoraggio dello stato degli ingressi e delle uscite: tensione di alimentazione e tensione della linea audio (rilevamento di una tensione di alimentazione troppo alta o troppo bassa, sovraccarico dell'uscita, cortocircuito della linea audio, ecc.)
- singoli LED che indicano lo stato di ciascuna uscita e ingresso
- codici lampeggianti che indicano i 6 diversi stati (guasti) di ciascuna uscita e ingresso
- disconnessione automatica dal bus principale di un'uscita attiva in caso di cortocircuito di alimentazione (sovraccarico) e/o di cortocircuito sulla linea audio
- consentire il normale funzionamento dell'intero sistema di citofonia in caso di cortocircuito nei locali
- ripristino automatico del normale funzionamento una volta scomparso il cortocircuito
- consente di diagnosticare i problemi del sistema citofonico
- compatibile con i sistemi Audio e Video P
Una caratteristica speciale del CDNVRAU-I-DIN è il monitoraggio intelligente degli stati degli ingressi e delle uscite (correttezza delle tensioni, cortocircuiti, ecc.). Se vengono rilevati stati errati, ad es. a causa di un cortocircuito in un locale, il distributore interrompe ogni uscita attiva del sistema citofonico, in modo che venga scollegato solo un locale e l'intero sistema citofonico possa continuare a funzionare senza problemi. Una volta cessato il cortocircuito, il distributore ricollega automaticamente l'uscita scollegata. Lo stato di ogni uscita e ingresso è controllato in modo indipendente e segnalato da singoli LED che, attraverso codici lampeggianti, possono indicare il tipo di guasto che si è verificato (questo facilita la diagnosi dei problemi di funzionamento dell'intero sistema citofonico).
