Aco CDNV-CAM ST Modulo telecamera a cupola per CDNP

ACO CDNV-CAM ST Modulo telecamera a cupola, comprensivo di combinatore video, dedicato agli scambi digitali CDNP

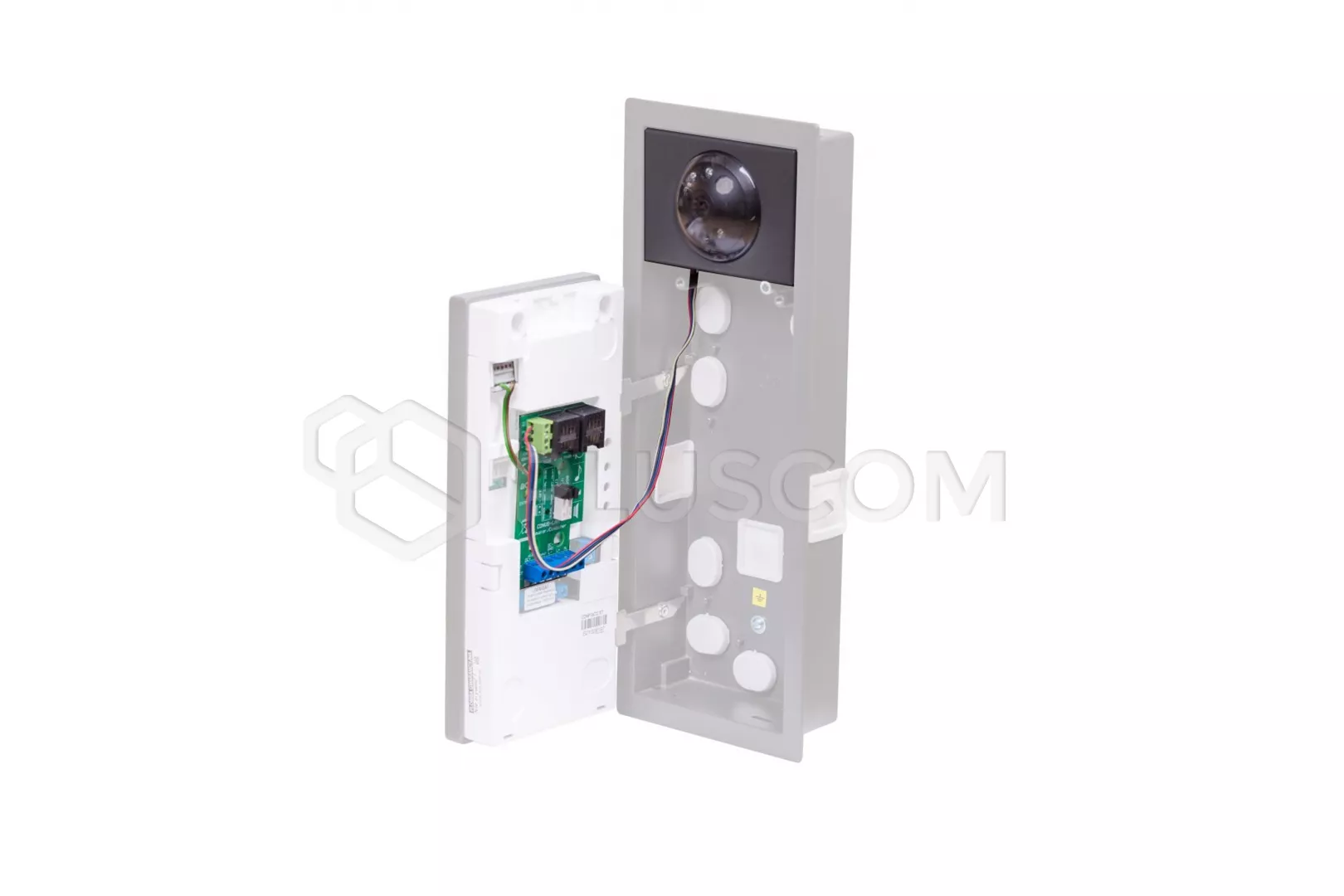

CDNV-CAM è un modulo di telecamera dome dedicato alle centrali digitali CDNP, insieme a un combinatore video CDNVS-CAM montato direttamente sulla centrale.
Telecamera a colori ad alta risoluzione (min. 600 linee), con obiettivo grandangolare da 2,8 mm. Posizione di osservazione della telecamera regolabile, compresa l'illuminazione a LED infrarossi di +/- 20° in ogni direzione. Eccellente qualità dell'immagine sia di giorno che di notte. L'uscita del segnale video è differenziale V+ e V-.

Il modulo è compatibile con i pannelli digitali del gruppo CDNP e solo con le cornici in alluminio CDN-R-M-AL ST e le scatole da incasso in acciaio CDN-P2-M NT.

CARATTERISTICHE:

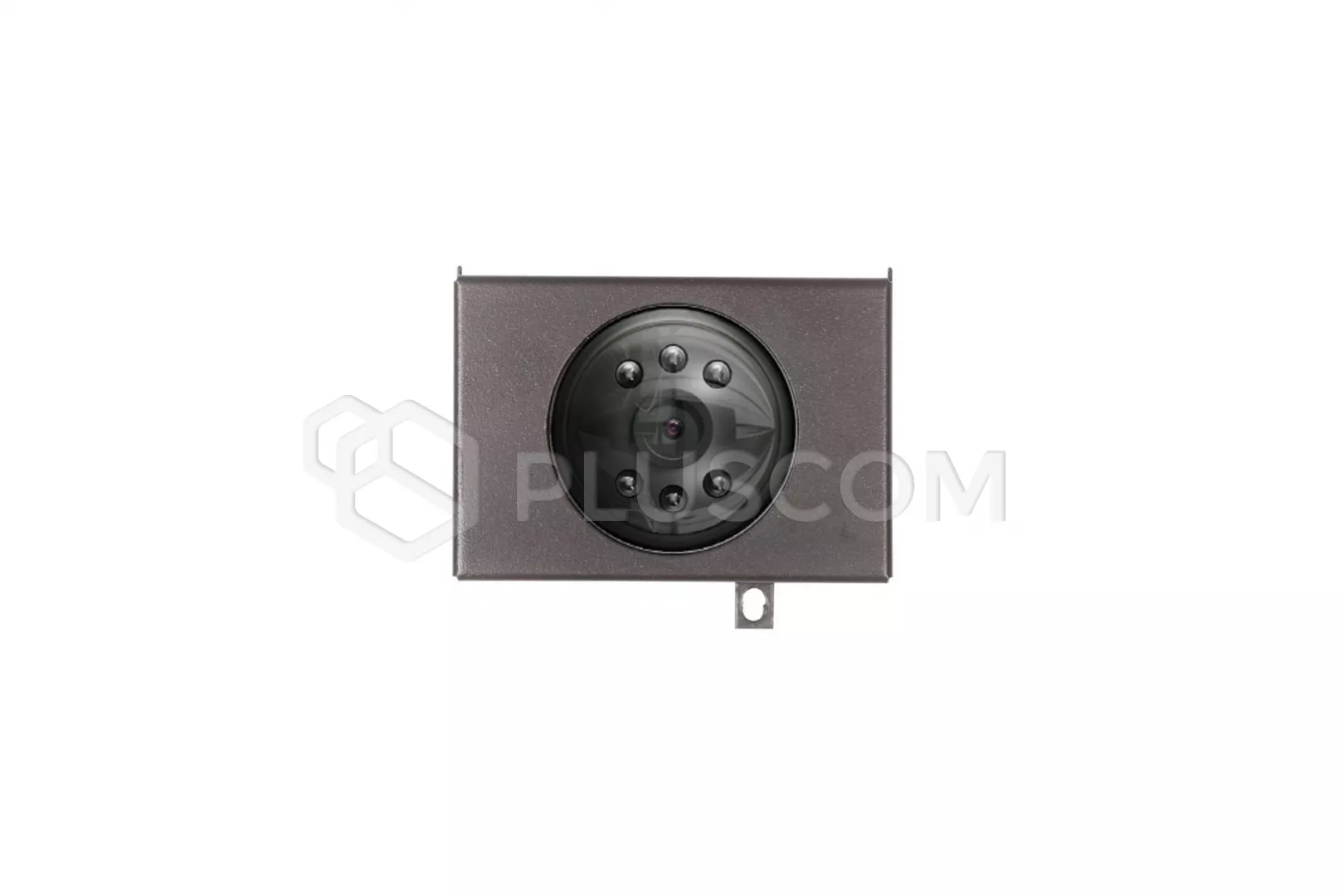

• Telecamera a colori ad alta risoluzione (min.600 linee) con obiettivo grandangolare da 2,8 mm
• posizione di osservazione della telecamera regolabile di +/- 20° in entrambe le direzioni con illuminazione LED IR
• immagine perfetta sia di giorno che di notte
• modulo resistente alle intemperie e agli atti vandalici
• utilizzo universale per unità di controllo master e slave
• solo per l'utilizzo nei pannelli della serie CDNP con telaio in alluminio
• collega al bus di sistema: alimentazione, segnale video differenziale e linea audio
• incluso il pannello combinatore e il nastro di collegamento
• temperatura di funzionamento: da -20 a 50ºC

Il modulo telecamera è incluso nel CDNVS-CAM. È un combinatore video universale montato direttamente sulla scheda del pannello di controllo ed è necessario per trasmettere il segnale video attraverso il bus di sistema basato su cavi UTP. 5e o 6. Il combinatore consente di collegare l'alimentazione al pannello e di alimentare l'alimentazione, l'immagine della telecamera del pannello, il segnale audio (LINE) e il segnale audio del pannello precedente (ML) nel bus. L'uscita e l'ingresso del combinatore sono connettori RJ-45 sul bus di sistema.

SPECIFICHE:

• Alimentazione: 15 V CC ±5%, 125 mA
• Consumo di energia in standby: ~ 1,6W
• Struttura: acciaio zincato verniciato a polvere
• Tipo di installazione: digitale: doppino cat. 5e o 6
• Uscite:
• • Telecamera CDNV-CAM
  • • 2 connettori ARK per il collegamento dei segnali video V+ e V-
  • Combinatore CDNVS-CAM
  • • 1 presa RJ45 (uscita bus di sistema)
    • 1 x connettore EXTMOD per la commutazione dell'immagine della telecamera tra i pannelli
    • 2 x connettori ARK per l'alimentazione della telecamera CDNV-CAM
• Ingressi:
• • Telecamera CDNV-CAM
  • • 2 x connettori ARK collegamento alimentazione dal combinatore
    Combinatore CDNVS-CAM
    • 1 presa RJ45 (ingresso bus di sistema)
    • 2 x connettori ARK per il collegamento del segnale video V+ e V- dalla telecamera CDNV-CAM
• Dimensioni: 61×88 mm
