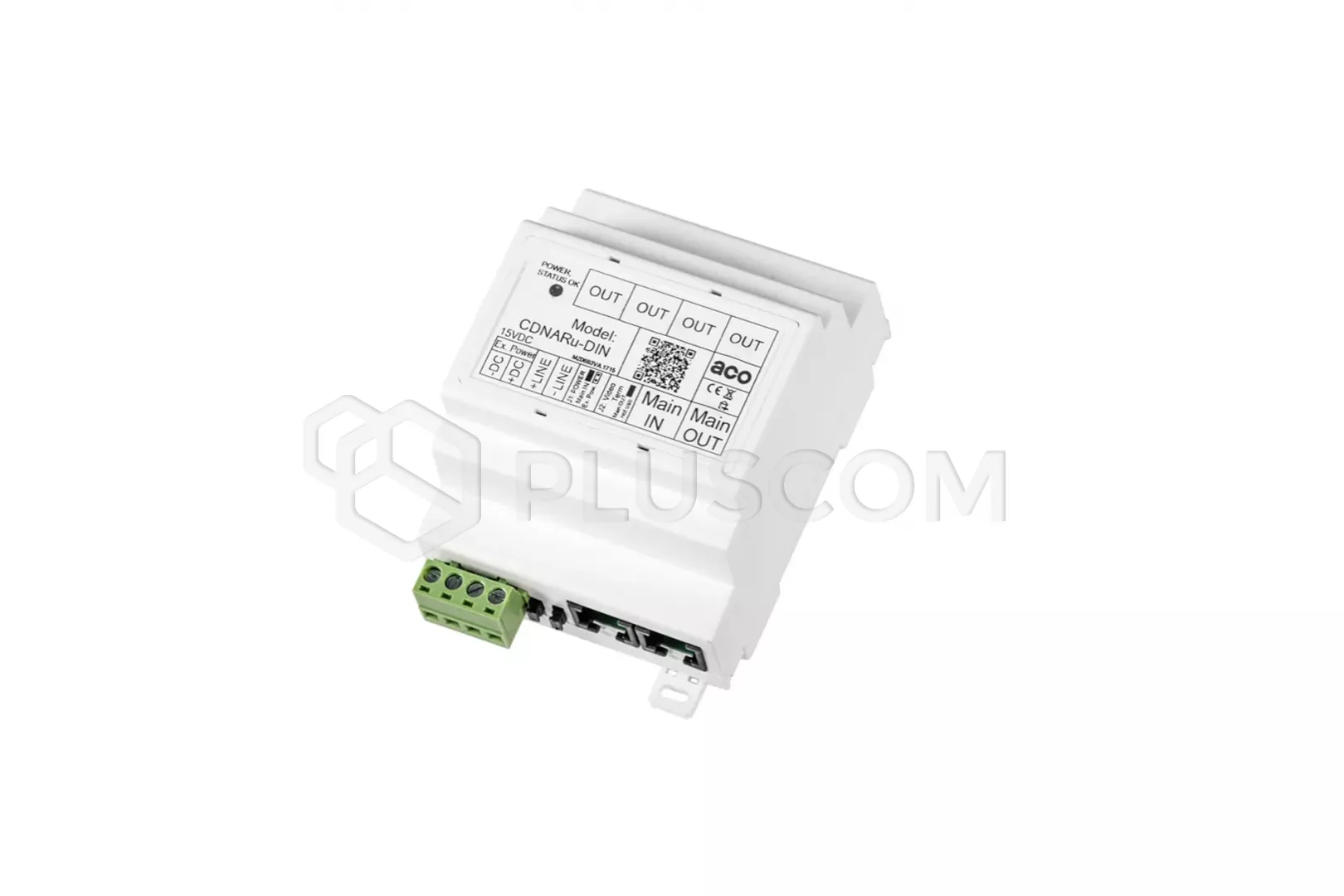

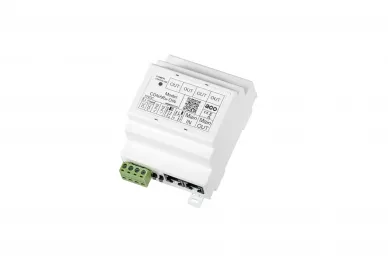

Aco CDNARu-DIN Modulo distributore AUDIO per guida DIN

ACO CDNARu-DIN Distributore audio su guida DIN

Splitter universale per guida DIN CDNVRu-DIN per sistemi digitali. È un componente che consente di collegare cinque ricevitori o di suddividere il bus principale in quattro uscite indipendenti e di collegare un altro splitter o di terminare il bus principale. Dispone di 1 uscita looping che trasferisce anche il segnale video.

Con la configurazione appropriata del sistema, tramite le uscite attive, è possibile collegare direttamente ricevitori a distanza di max. 70m.

Uscite:

• Connettore RJ45:
• • 4 uscite per segnali audio e di alimentazione
  • 1 uscita differenziale per segnale VIDEO, audio e di alimentazione

Ingressi:

• Connettori a vite ARK::
• • connessione segnale audio (linea)
  • connessione di alimentazione
• Connettore RJ45:
• • connessione dei segnali audio, VIDEO differenziale e alimentazione

Lo splitter può essere alimentato dal bus principale o da un alimentatore esterno.

CARATTERISTICHE PRINCIPALI DEL MODULO

• collegamento di 5 ricevitori o sdoppiamento del bus principale
• ingresso principale da un pannello o da un'altra sorgente standard ACO
• un'uscita loop-through, per segnali audio e video
• compatibile con altri sistemi ACO
• può essere collegato con connettori a vite RJ45 o ARK (alimentazione + linea audio)
• può essere utilizzato in linea o alla fine del bus principale (è possibile collegare un terminatore)
• le 4 uscite verso il ricevitore sono protette sulla linea di alimentazione da un fusibile polimerico (ripristina automaticamente la tensione all'uscita dopo un cortocircuito e il ripristino della tensione di alimentazione)

CDNARu-DIN è resistente ai guasti di cablaggio (cortocircuito della linea di alimentazione con la linea audio o video) Prende il posto di 4 moduli DIN.

DATI TECNICI

• montaggio: guida DIN o montaggio a parete
• tipo di installazione: digitale: doppino cat. 5e o 6
• dimensioni: 91,1x71x59,2 mm (4 moduli DIN)
