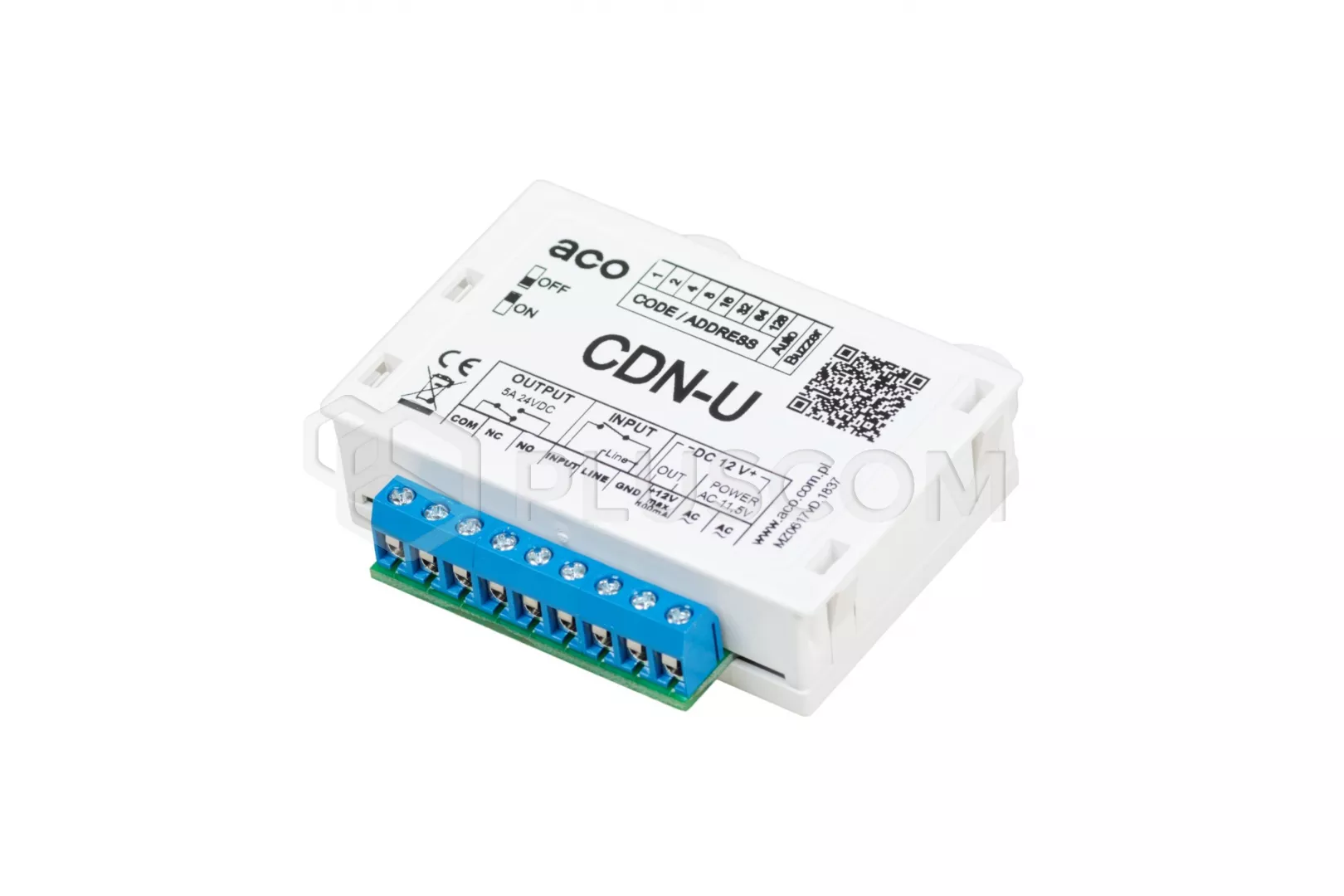

Aco CDN-U Modulo di segnalazione con funzione apriporta

CDN-U Modulo di segnalazione con funzione di apriporta automatico

Modulo di segnalazione universale con funzione di apriporta automatico, è progettato per le installazioni digitali dei sistemi CDNP, INSPIRO e FAMILIO P/PV..
Consente di estendere la funzionalità del sistema con un dispositivo acustico o luminoso aggiuntivo che segnala la presenza di squilli nei locali, ad esempio un campanello. campanelli o, nel caso di persone sorde, lampadine aggiuntive, ecc.

Questo modulo si caratterizza anche per la possibilità di aprire la porta a distanza o automaticamente, senza dover sollevare il microtelefono uniphone. È possibile far funzionare il modulo in modo indipendente (suono incorporato) e in parallelo con l'uniphone.

Per il corretto funzionamento del modulo, è necessario collegare l'alimentazione da un trasformatore 10,5-12V separato o da un alimentatore a 12 V (è possibile utilizzare la tensione del connettore EXTMOD del PBX), le linee dell'uniphone ai morsetti L+, GND e impostare il numero di appartamento appropriato con i ponticelli.

PARAMETRI TECNICI:

• Max. numero di abbonati: 1

• Tipo di installazione: digitale, a 2 fili + alimentazione
• Consumo di energia in standby: ~0,3W
• Alimentazione:

  • AC 12V/80mA
  • DC 12-15V/80mA
• Uscite:

  • 1x connettori a vite ARK

    • Relè NO/NC, max. 2A, DC 30V
• Ingressi:

  • 1 connettore a vite ARK

    • normalmente aperto (NO)
    • collegamento della linea audio dal pannello di controllo/pannello
    • collegamento dell'alimentazione
• Indirizzamento del modulo con jumper - analogo a quello di uniphone (1 - 255)
• Un modulo può funzionare con un solo indirizzo selezionato

• Dimensioni: 70,5x71x19,5 mm
• Alloggiamento standard per moduli ACO, in plastica ABS
