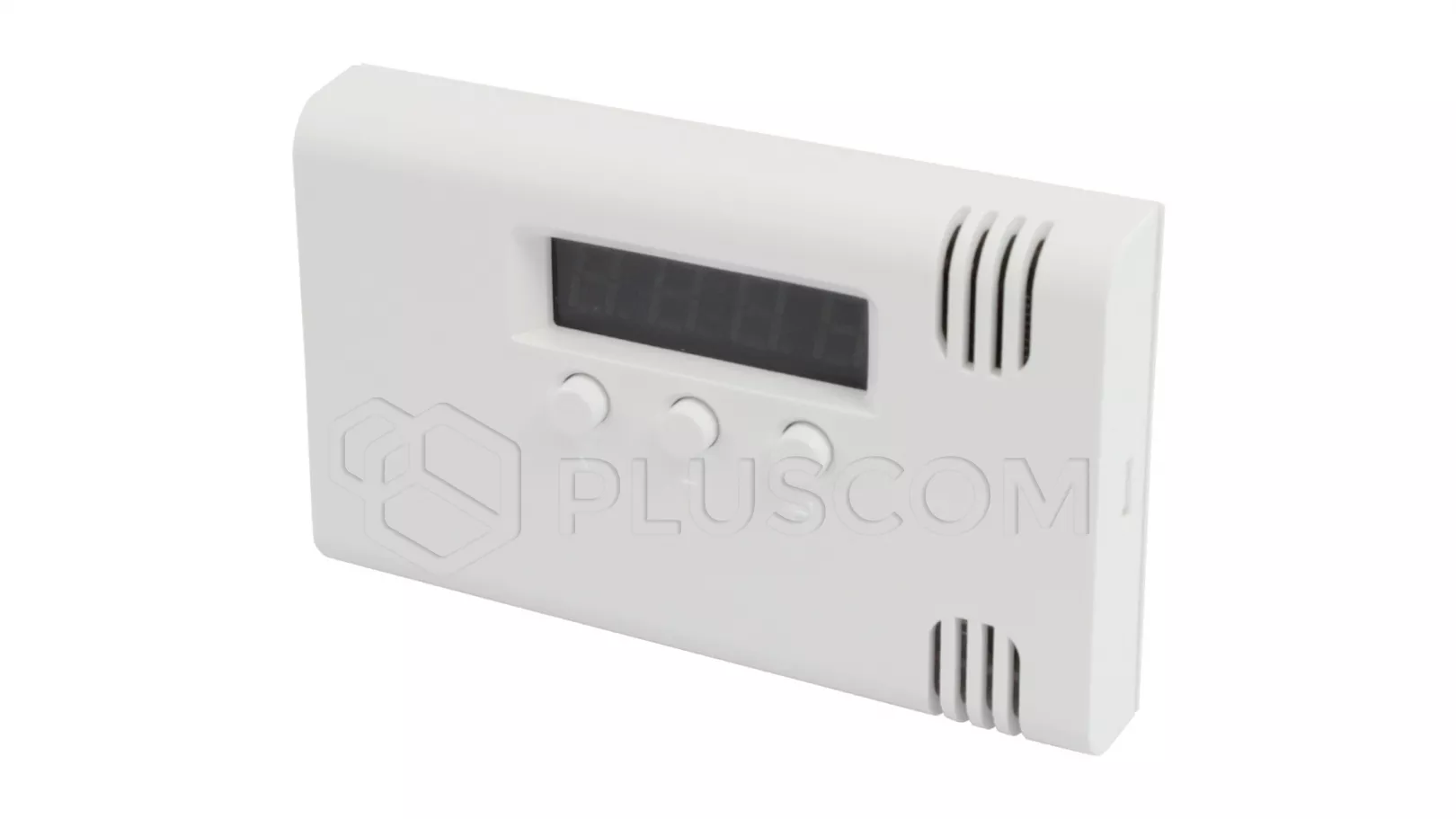

Satel TD-1 Capteur de température programmable

Applications

Le détecteur permet de mesurer la température et peut être utilisé pour fournir des informations sur :

• une température trop basse, par exemple dans une serre, un magasin de fleurs, une chambre d'enfant, etc.
• une température trop élevée, par exemple dans une serre, un magasin de fleurs, une chambre d'enfant, etc. dans une chambre froide, un entrepôt, une pièce où des températures élevées peuvent entraîner un dysfonctionnement de l'équipement électrique, etc.
• un changement de température trop rapide, par exemple dans une chambre froide, un entrepôt, une pièce où des températures élevées peuvent entraîner un dysfonctionnement des équipements électriques, etc. augmentation rapide de la température dans un entrepôt frigorifique, etc.

• Propriétés

  • Prise en charge de deux capteurs de température indépendants :
    1. capteur intégré,

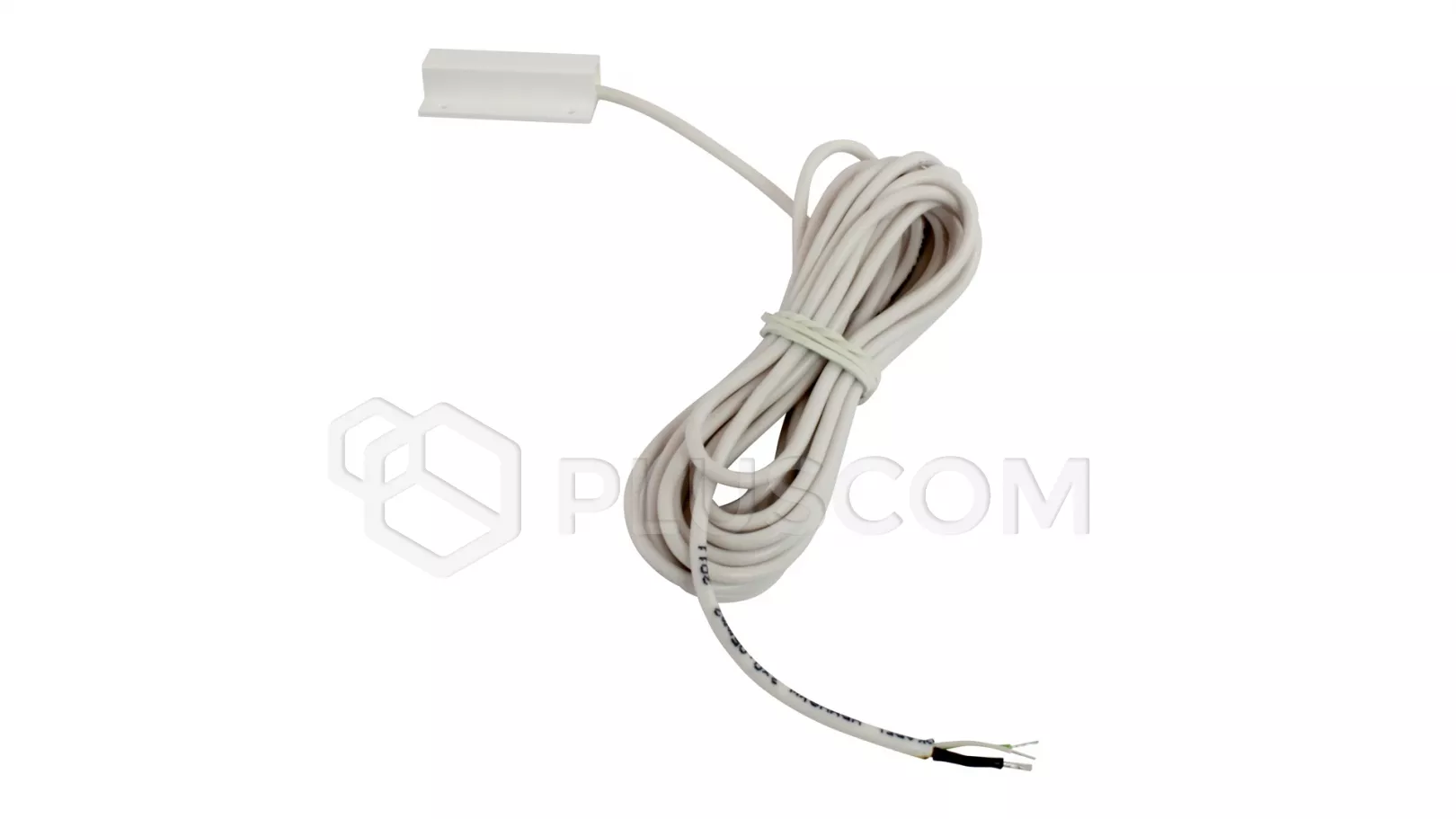

    2. une sonde connectée aux bornes de la carte électronique.
  • Possibilité de monter la sonde à l'extérieur.
  • Mesure de la température de - 35 °C à + 60 °C.
  • Programmation de deux seuils de température critique pour chaque capteur :
    1. supérieur (H) - avertissement pour les températures supérieures au seuil de température défini ;
    2. inférieur (L) - avertissement pour les températures inférieures au seuil de température défini.
  • Programmation de la variation de température admissible dans un laps de temps défini pour chaque capteur - avertissement en cas de variation trop rapide de la température.
  • Possibilité de connecter un interrupteur bistable (au lieu d'une sonde) pour basculer entre deux ensembles de paramètres critiques d'un capteur interne.
  • Affichage LED à quatre chiffres.
  • Programmation à trois boutons.
  • 2 sorties relais programmables.
  • Transducteur piézo intégré pour la signalisation sonore.
  • Protection contre l'ouverture du boîtier.
  • Boîtier compact et esthétique.
  • Alimentation 12 V DC (±15%).


  Satel TD-1 Capteur de température programmable

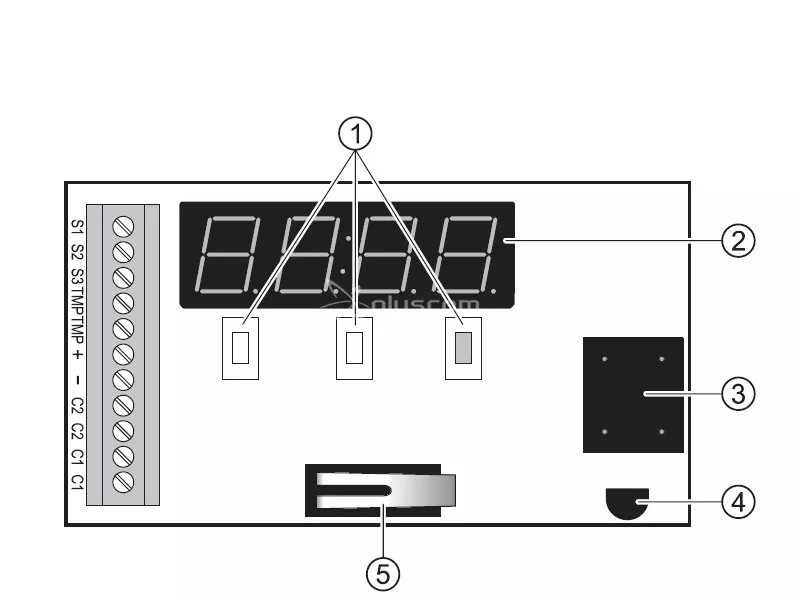

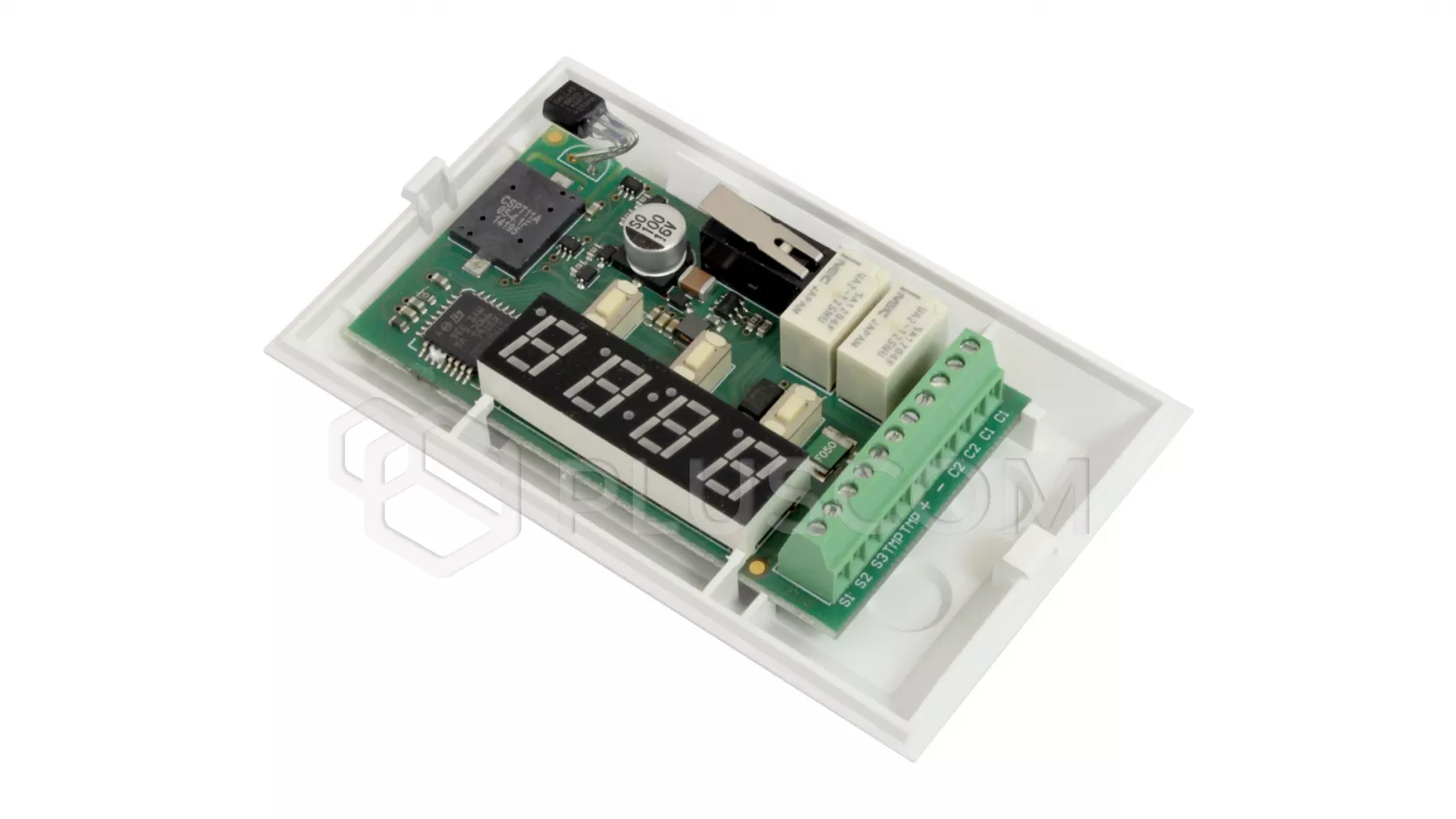

  Description selon dessin :

  1. boutons pour la navigation dans les menus et la programmation.
  2. Affichage LED.
  3. transducteur piézo.
  4. capteur de température.
  5. contact d'autoprotection

  Description des bornes :

  • S1 ÷ S3 - entrée pour la connexion d'un capteur externe ou d'un interrupteur bistable.
  • TMP - contact d'autoprotection.
  • + - entrée d'alimentation (12 V DC ±15%).
  • - terre.
  • C2 - sortie relais 2.
  • C1 - sortie relais 1.

  Installation

  Les éléments suivants seront utiles pour l'installation. entre autres :

  • un tournevis plat de 1 mm,
  • pincettes,
  • pince de précision.

  Le détecteur TD-1 doit être installé dans des pièces fermées où l'humidité de l'air est normale. La sonde étanche peut être installée à l'extérieur.

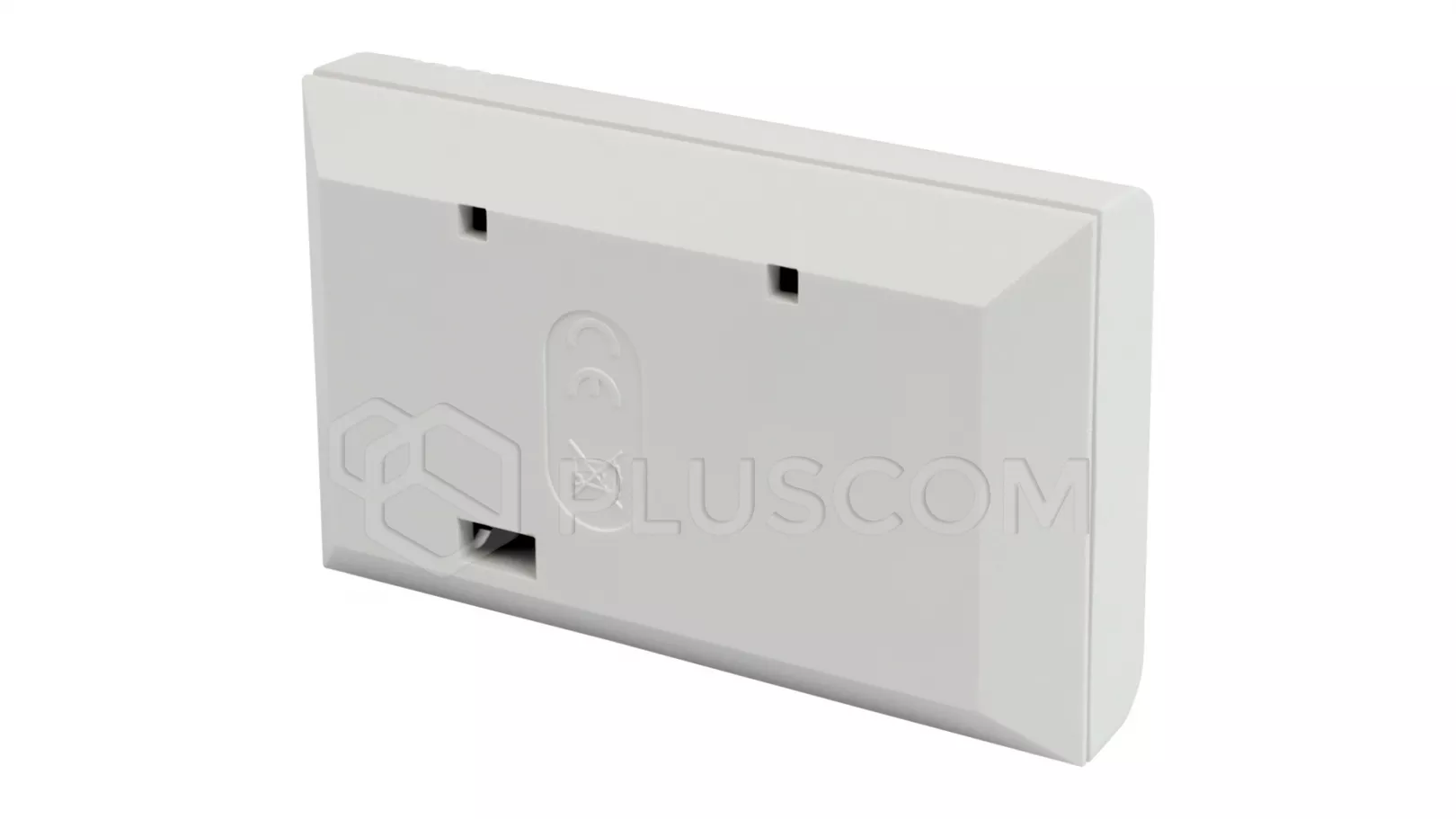

  1. Ouvrez le boîtier et retirez la carte électronique.
  2. Réalisez des passages appropriés pour les vis et les câbles dans le panneau arrière du boîtier.
  3. Faites passer les câbles par les trous pratiqués.
  4. Fixer le panneau arrière du boîtier au mur.
  5. Fixez la carte électronique.
  6. Connecter une sonde externe ou un interrupteur bistable. L'entrée S1-S3 doit être configurée en conséquence lors de la programmation.
  7. Connecter les fils d'alimentation aux bornes + et -.
  8. Connecter les dispositifs à contrôler par le détecteur aux bornes de sortie du relais. Les sorties doivent être configurées en conséquence lors de la programmation.
  9. Fermer le boîtier.
  10. Mettre l'alimentation du détecteur sous tension.
  11. Programmer le détecteur selon les besoins.

  Alarme

  En cas d'alarme, l'affichage alterne entre la température actuelle et le nom de la fonction dans laquelle les paramètres critiques ont été définis. Le nom de la fonction reste affiché jusqu'à ce que les conditions de température reviennent dans la plage autorisée.
