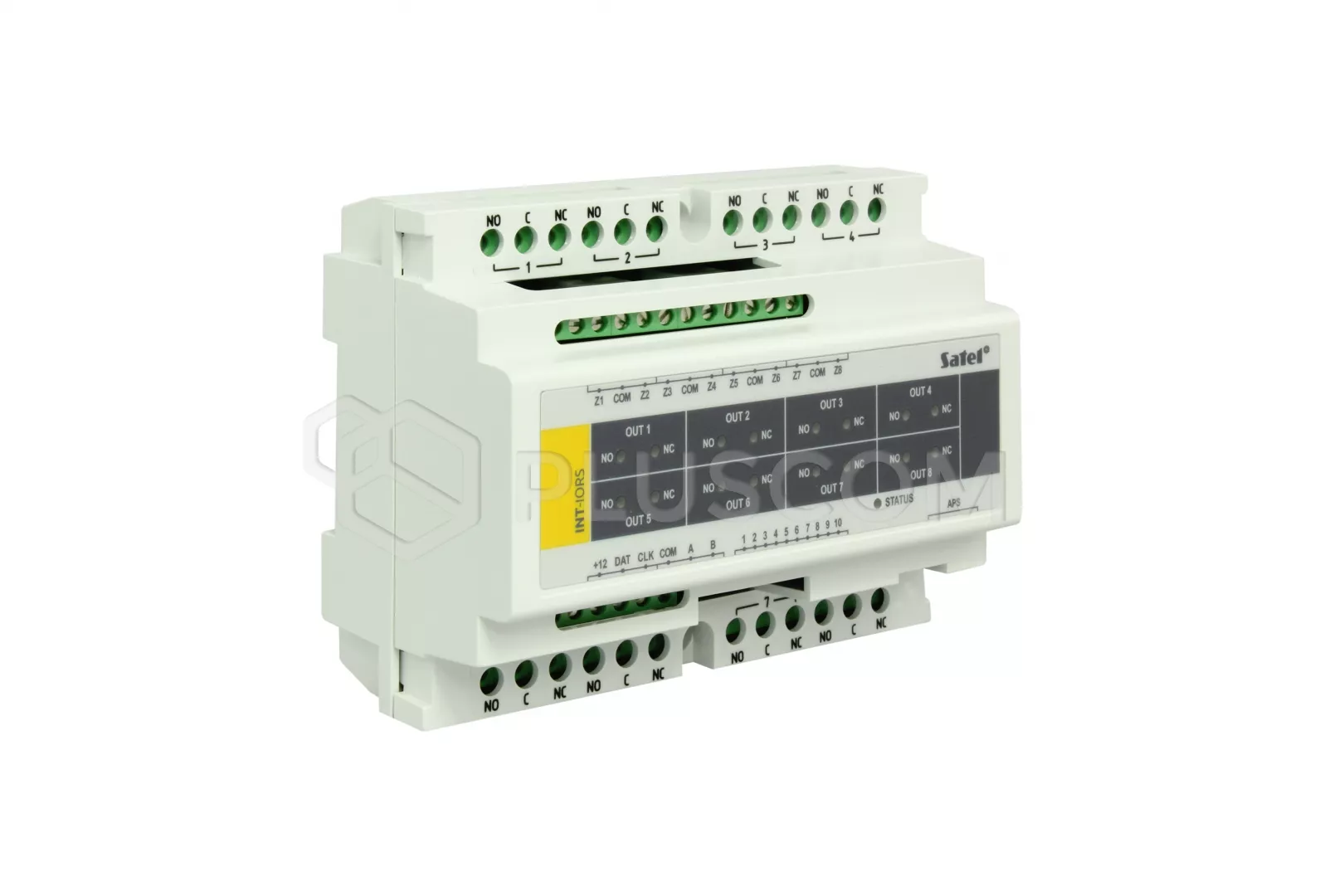

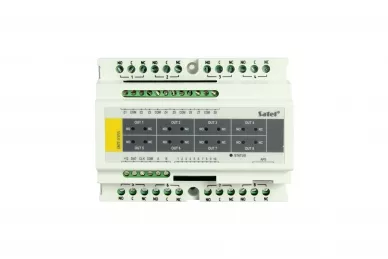

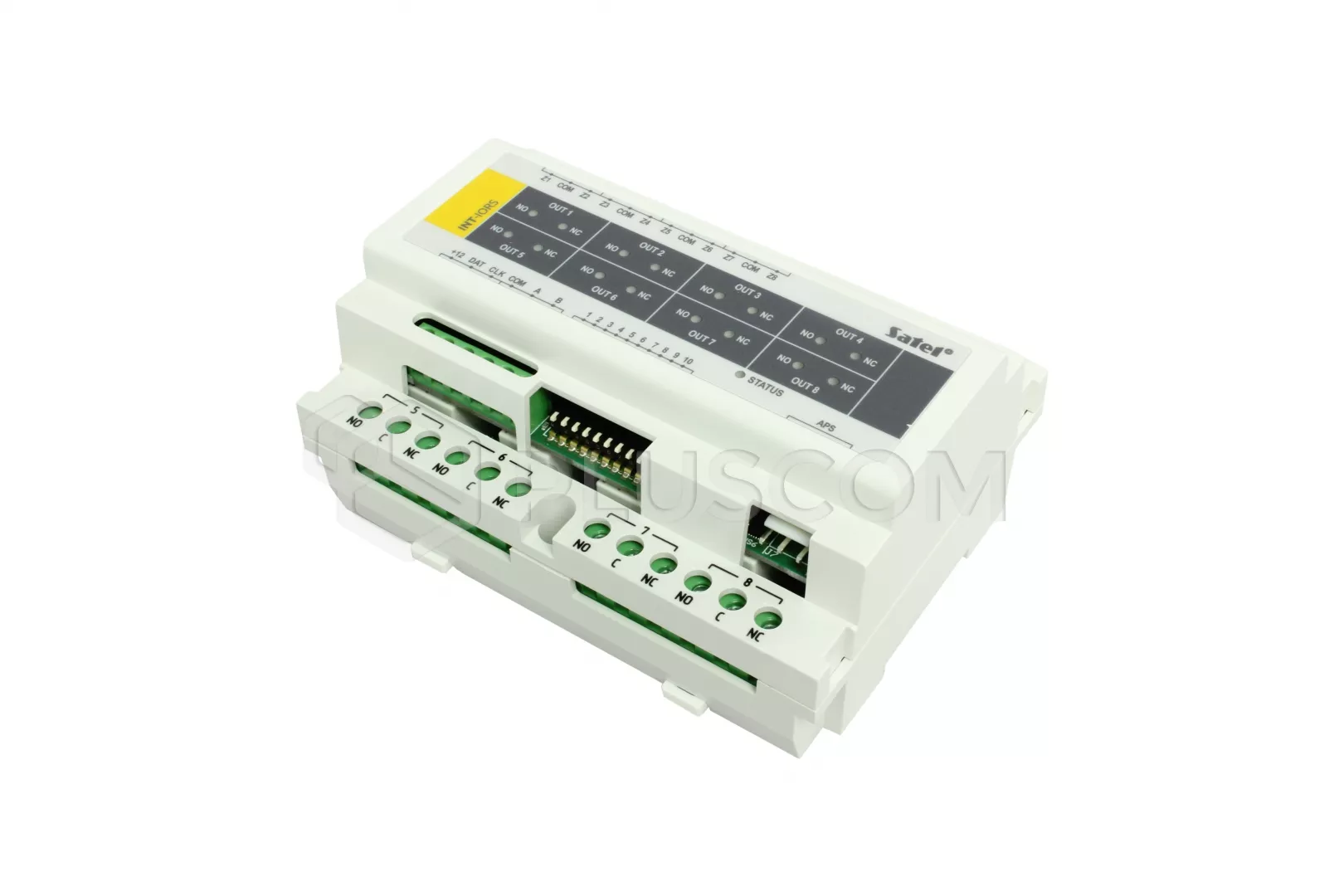

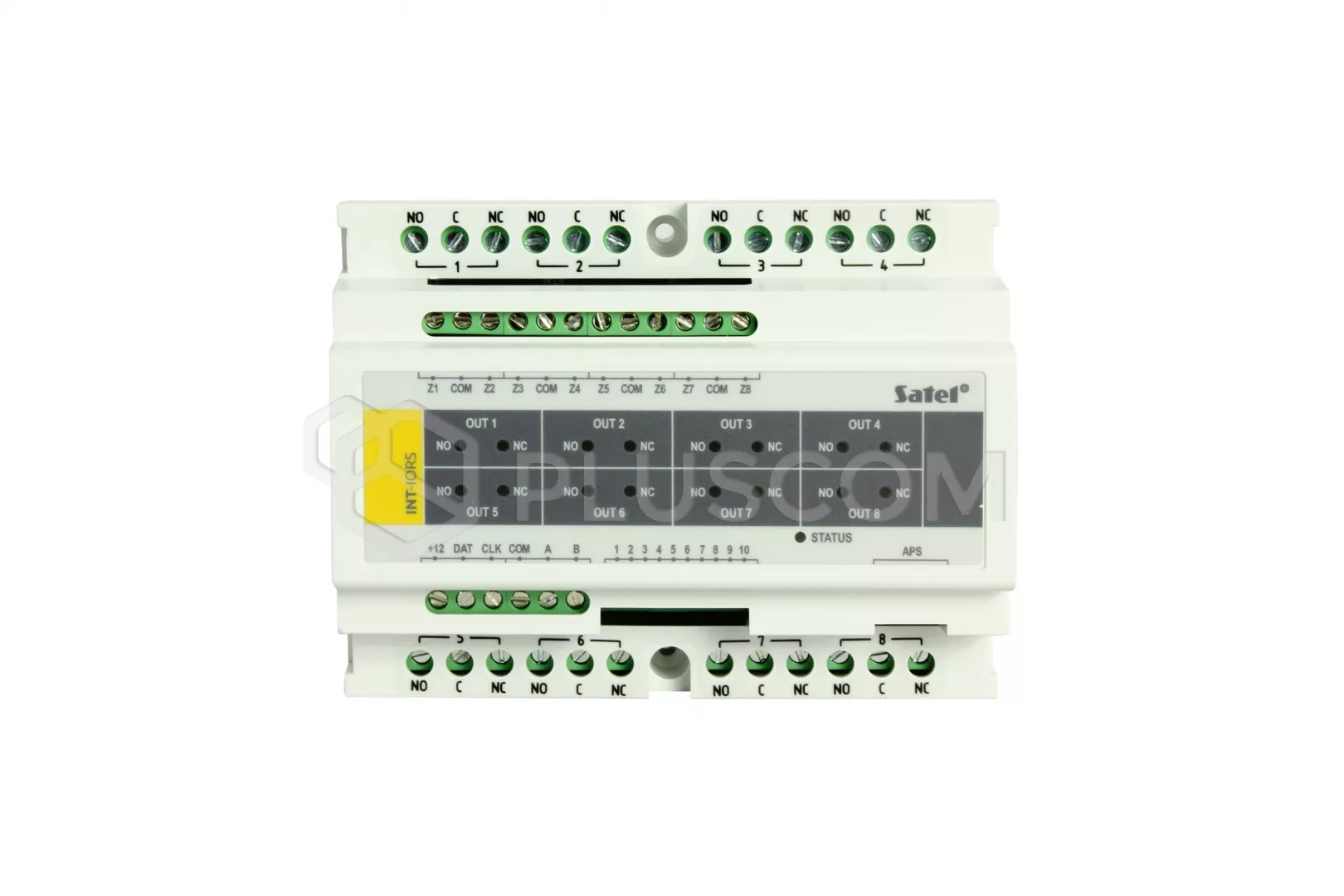

Satel INT-IORS Expander 8 entrées et 8 sorties relais. pour rail DIN
Expandeur d'entrées et de sorties INT-IORS sont dédiés à la coopération avec les centrales d'alarme INTEGRA et CA-64.
Ils permettent de d'étendre le système d'alarme de 8 sorties, et en plus de 8 zones.
Les modules peuvent être montés sur un rail DIN de 35 mm, ce qui simplifie le processus d'installation et facilite l'intégration avec d'autres systèmes d'automatisation.
Les sorties d'extension sont de type relais.
Elles permettent de contrôler des dispositifs électriques alimentés en 230 V CA. Elles peuvent être programmées individuellement, de la même manière que les sorties du tableau principal du panneau de contrôle avec lequel les expandeurs coopèrent.
Les zones de l'extenseur INT-IORS peuvent être connectées à des détecteurs ou à des dispositifs de commande de type NO et NC.
Les zones peuvent fonctionner en configuration EOL (circuit fermé avec une résistance de 2,2 kΩ) et en configuration 2EOL (circuit fermé avec deux résistances de 1,1 kΩ). Elles peuvent être programmées individuellement, de manière analogue aux entrées de la carte principale du panneau de contrôle avec lequel l'expandeur coopère. Les dispositifs sont alimentés par 12 V DC (±15%).
Montage
Le module doit être alimenté en DC +12 V (±15%).
Couper l'alimentation du système d'alarme avant de connecter le module.
Avant de raccorder des circuits 230 V AC, coupez la tension dans ces circuits.
Éviter de faire passer les câbles de signaux en parallèle avec les câbles d'alimentation 230 V CA, à proximité immédiate de ces derniers.
