Satel SPL-TO Capteur optique anti-mousse

Capteur optique d'autoprotection SPL-TO est un dispositif Détecte les manipulations du transducteur piézoélectrique du sondeur.

Le SPL-TO fonctionne sur le principe d'une barrière infrarouge. Le système optique se compose de deux parties : l'émission et la réception. La diode émettrice transmet un faisceau de rayonnement infrarouge à la diode réceptrice de manière pulsée. Si un obstacle se trouve sur le chemin du faisceau infrarouge, le capteur ouvre les contacts du relais et la LEDTAMPER s'allume. Le capteur peut être utilisé pour créer un circuit d'autoprotection indépendant.

Satel SPL-TO Capteur optique anti-mousse

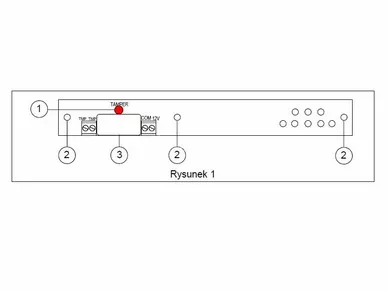

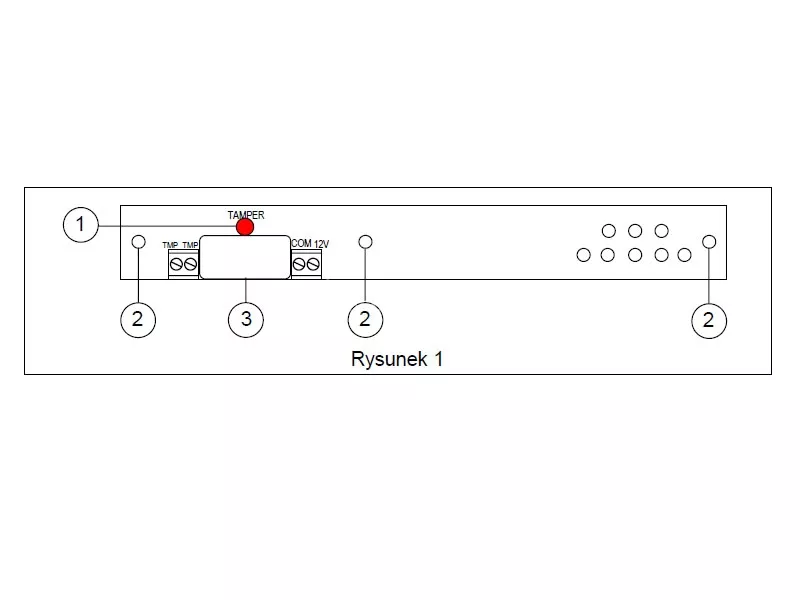

Explication de la figure :

1. LED TAMPER (rouge). S'allume lorsqu'il n'y a pas de communication entre la diode émettrice et la diode réceptrice. La LED s'allume après environ 2 sec. après l'interruption du faisceau infrarouge et s'éteint dès que l'obstacle est éliminé.
2. trous de fixation.
3. relais.

Description des bornes :

• TMP - bornes de contact d'autoprotection.
• 12V - entrée d'alimentation.
• COM - terre.

Assemblage du capteur SPL-TO

Note : Avant de connecter le capteur optique d'autoprotection à un système déjà existant, il est recommandé de couper l'alimentation électrique de l'ensemble du système.

1. Visser la carte SPL-TO à la base du boîtier de la sirène (côté extérieur).
2. Connecter les fils d'alimentation aux bornes COM et 12V.
3. Connecter les bornes TMP au circuit d'autoprotection de la centrale. Il est possible de connecter le circuit SPL-TO et la sirène.

Il est destiné à coopérer avec les dispositifs d'alarme SATEL suivants (de type SPL) :
