Satel SPL-5010 R Dispositif de signalisation optique/acoustique externe

La fonction de signalisation du SPL-5010 R est assurée de deux manières : optiquement (par des LED clignotantes sur la partie inférieure du boîtier) et acoustiquement (par un signal sonore modulé à haut volume).

La source lumineuse est un ensemble de diodes électroluminescenteset le signal acoustique est généré par letransducteur piézoélectrique.

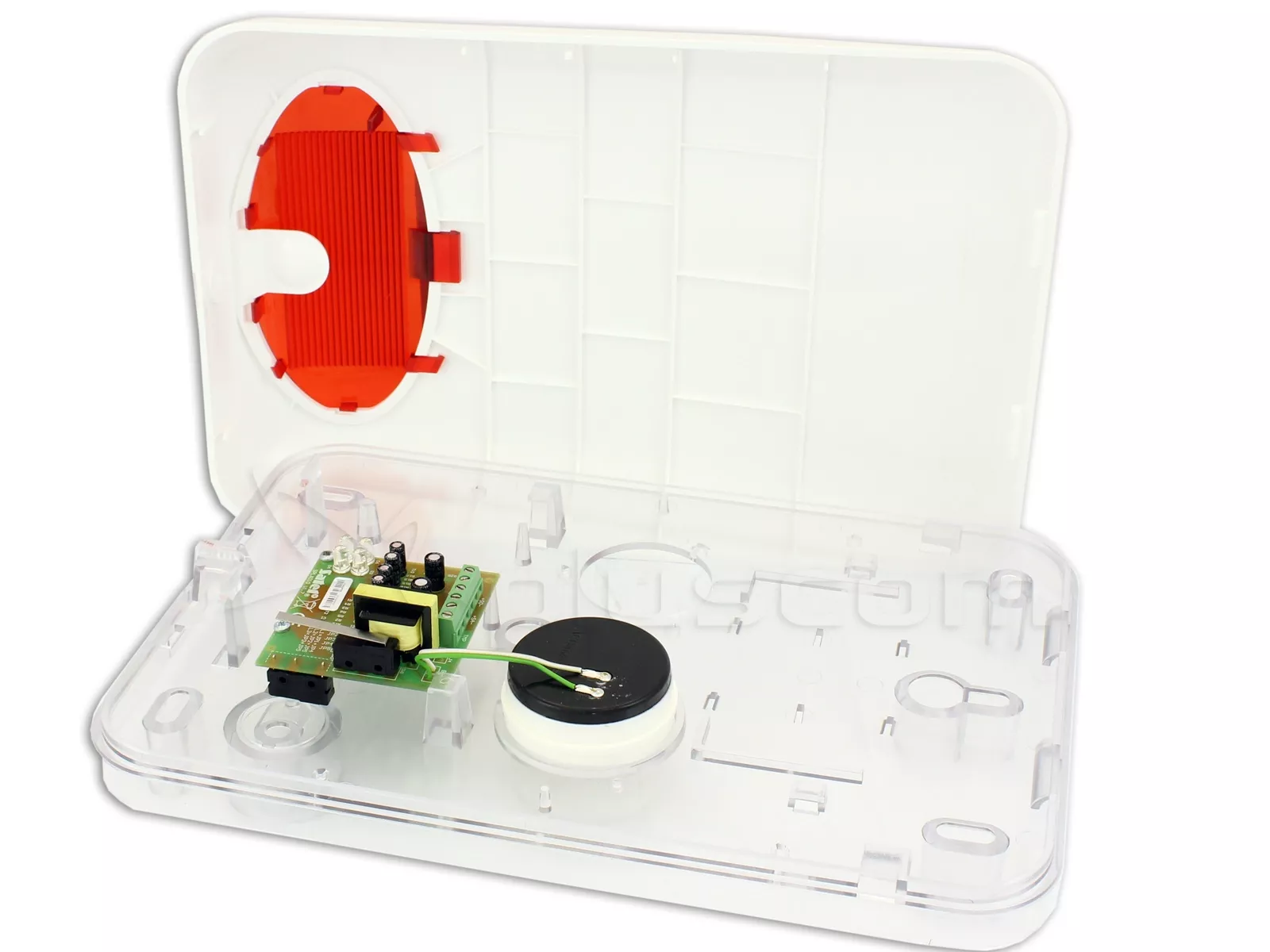

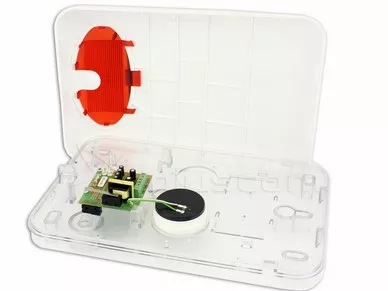

La construction du boîtier de l'unité de signalisation offre un degré élevé de protection contre les manipulations (contre l'ouverture et contre l'arrachement du sol). L'électronique est fabriquée selon la technologie SMD et protégée par imprégnation contre les effets néfastes des conditions atmosphériques, ce qui garantit une grande fiabilité du dispositif.

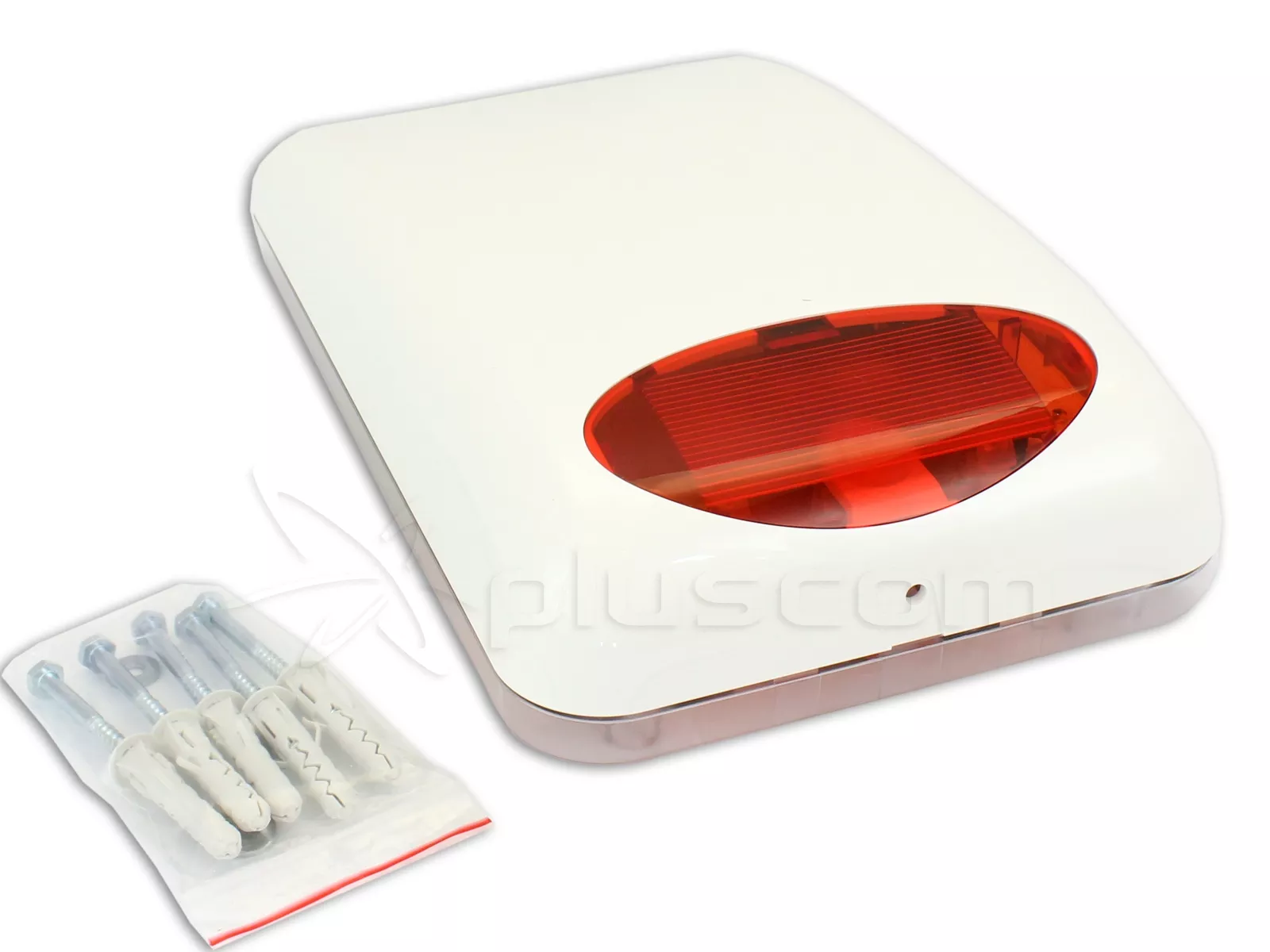

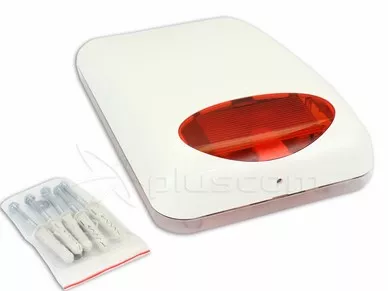

Le boîtier extérieur du SPL-5010 R est en polycarbonate PC LEXAN à haute résistance aux chocs, ce qui lui confère une résistance mécanique très élevée et garantit l'aspect esthétique du dispositif de signalisation, même après de nombreuses années de fonctionnement.

La sirène est également disponible dans la couleur bleu :{REL_1171}i orange : {REL_1150}

Caractéristiques

• signalisation acoustique : transducteur piézo-électrique
• signalisation optique : diodes électroluminescentes super lumineuses
• protection contre l'effraction :
  • inondation avec mousse de montage (en option)
  • le détachement du sol
  • ouverture
• couvercle métallique interne (en option)

Montage

La sirène SPL-5010 R doit être montée sur une surface plane et aussi inaccessible que possible afin de minimiser le risque de manipulation. Le montage du dispositif d'alarme sur le support s'effectue à l'aide de vis et de chevilles. Pour retirer le couvercle, dévissez la vis de blocage et inclinez le couvercle vers le haut d'environ 1,5 cm. 80.

Satel SPL-5010 R Dispositif de signalisation optique/acoustique externe

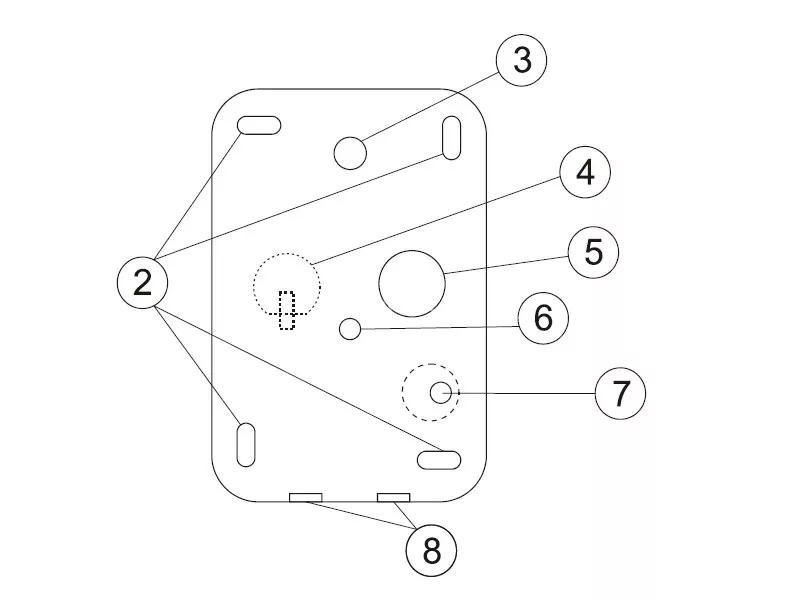

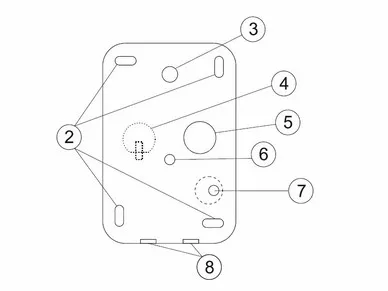

Explication du dessin :

1. vis de blocage du couvercle
2. trous de fixation
3. trou auxiliaire
4. capteur anti-mousse (équipement optionnel)
5. avertisseur sonore
6. trou de câble
7. Élément d'autoprotection "S" (doit être vissé au sol ; ne pas serrer avec force pour ne pas rompre le câblage)
8. trous pour l'évacuation de l'eau (ne pas les boucher)
