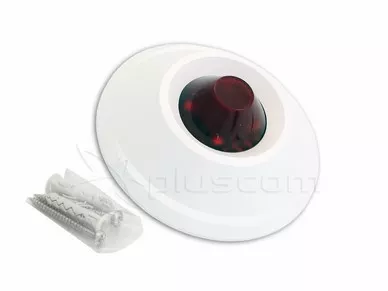

Satel SOW-300R Alarme visuelle interne (rouge)

Propriétés

• Signalisation optique assurée par un ensemble de diodes électroluminescentes.
• Trois types de signalisation optique au choix.
• Protection contre l'ouverture du boîtier.

Sygnalizator dostępny również w kolorze niebieskiem{REL_1181} i pomarańczowym {REL_1159}

Satel SOW-300R Alarme visuelle interne (rouge)

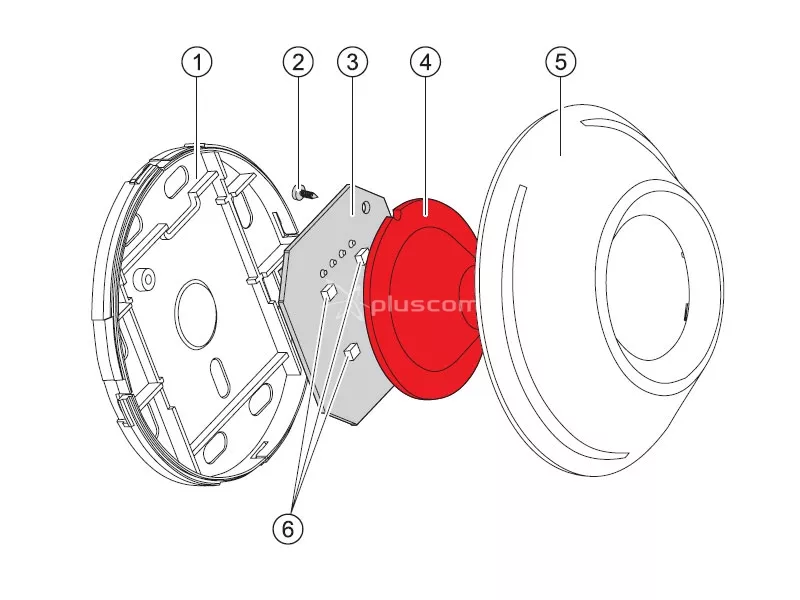

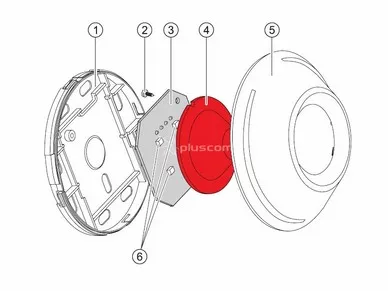

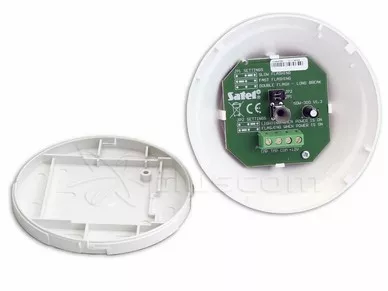

Explication du dessin

1. base du boîtier.
2. vis fixant la carte électronique au couvercle.
3. Carte électronique.
4. Élément de couverture transparent diffusant la lumière.
5. couvercle.
6. LEDs.

Satel SOW-300R Alarme visuelle interne (rouge)

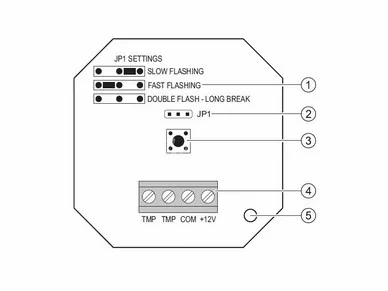

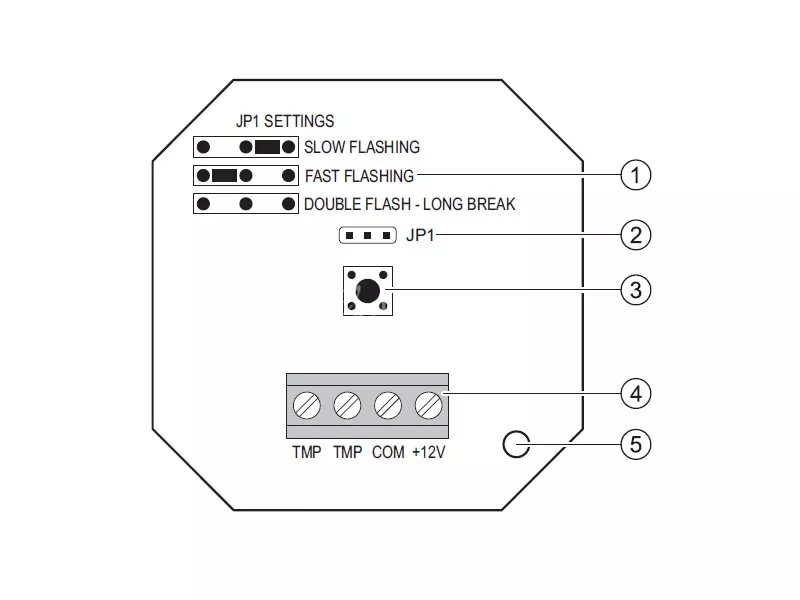

Description du diagramme

1. description de l'insertion des cavaliers pour les types de signalisation optique correspondants :
   • clignotement lent (une fois par seconde),
   • clignotement rapide (deux fois par seconde),
   • deux clignotements suivis d'une pause d'une seconde.
2. Broches JP1 pour le réglage du type de signalisation optique.
3. contact d'autoprotection qui réagit à l'ouverture du boîtier.
4. terminaux :
   • TMP - contact d'autoprotection.
   • COM - terre.
   • +12V - entrée d'alimentation.
5. trou pour la vis de fixation.

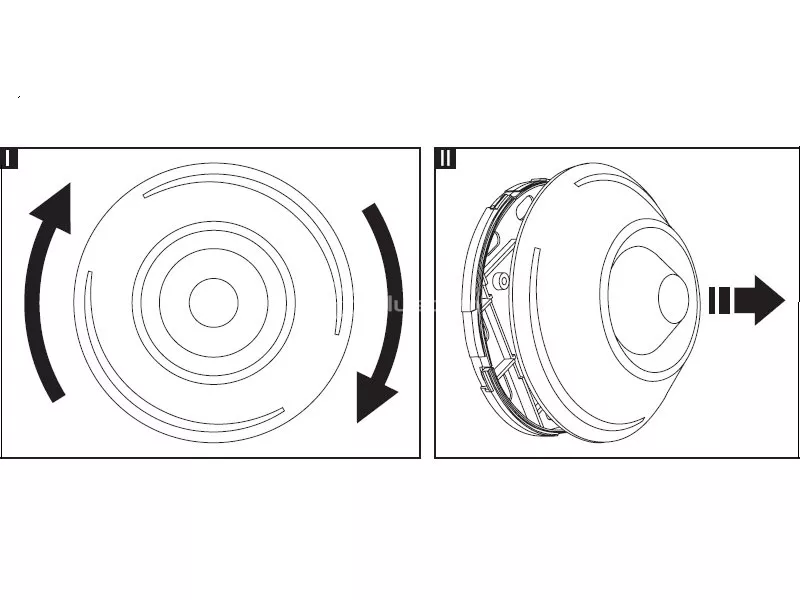

Montage

La balise ne peut être utilisée qu'à l'intérieur.
