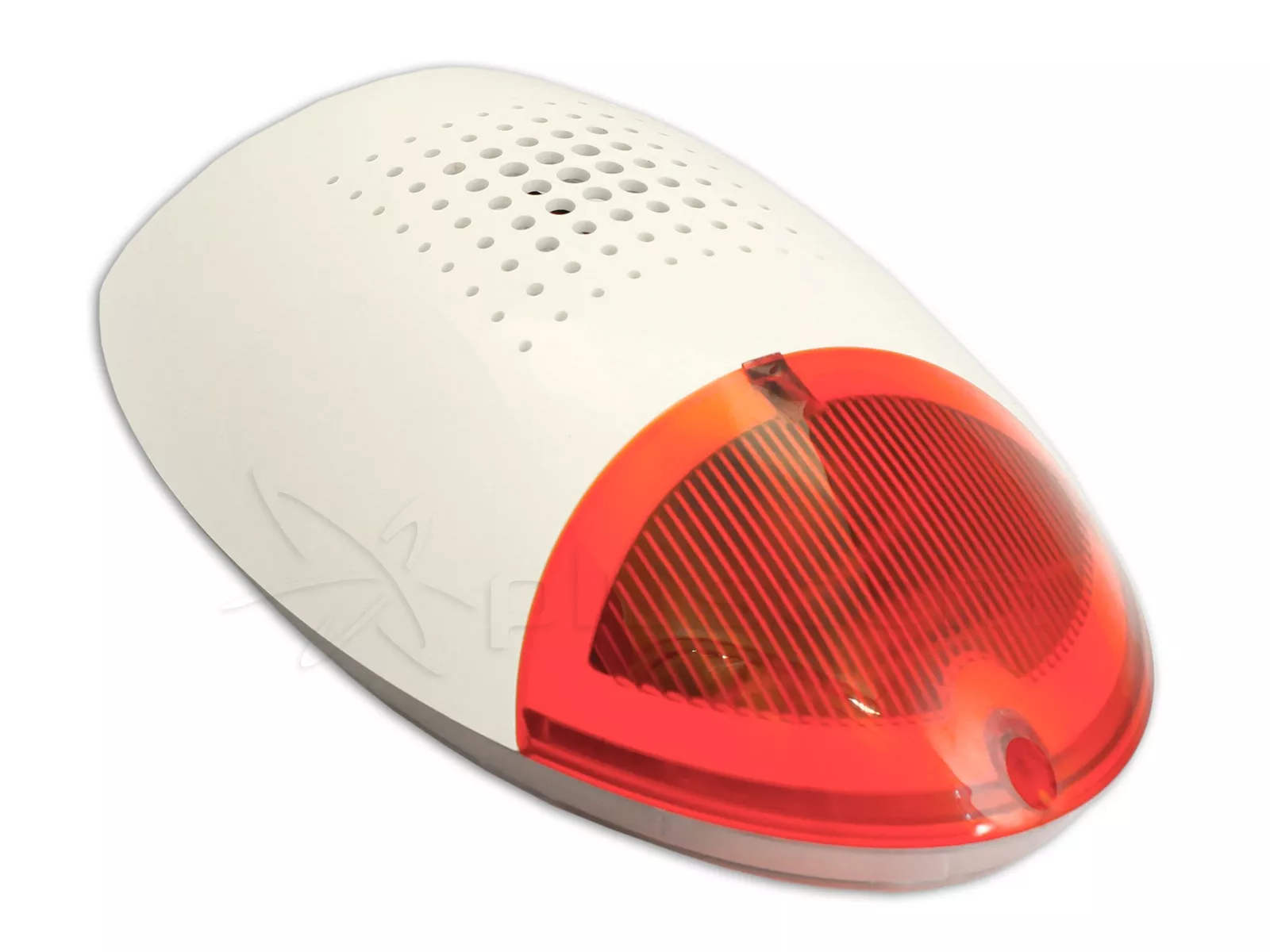

Satel SD-3001 R Dispositif de signalisation optique/acoustique externe

SD-3001 R Dispositif de signalisation extérieure visuelle et sonore

Caractéristiques

• Signalisation acoustique générée par un transducteur dynamique.
• Signalisation optique au moyen de diodes électroluminescentes.
• Possibilité de fonctionner avec une batterie comme source d'alimentation de secours.
• Choix de quatre types de signalisation sonore.
• Electronique protégée des intempéries.
• Protection contre l'ouverture du boîtier et contre le détachement du sol.
• Couvercle intérieur en tôle galvanisée.
• Boîtier en polycarbonate PC LEXAN à haute résistance aux chocs, caractérisé par une résistance mécanique très élevée.

La sirène nécessite une alimentation 12 V ±15% DC. La signalisation est déclenchée par un changement d'état à l'entrée STA (signalisation acoustique) ou STO (signalisation optique). La méthode de déclenchement est déterminée par les broches PLA et PLO. Le déclenchement de la signalisation d'alarme n'est possible que 20 secondes après la mise sous tension, à condition que l'état de l'entrée contrôlant la signalisation ait été stable pendant cette période et corresponde à l'état défini par les broches pour l'état inactif. Le délai de 20 secondes empêche le déclenchement accidentel de la signalisation pendant les travaux d'installation.

Balise également disponible en couleur bleu: {REL_1182} i orange {REL_1160}

Satel SD-3001 R Dispositif de signalisation optique/acoustique externe

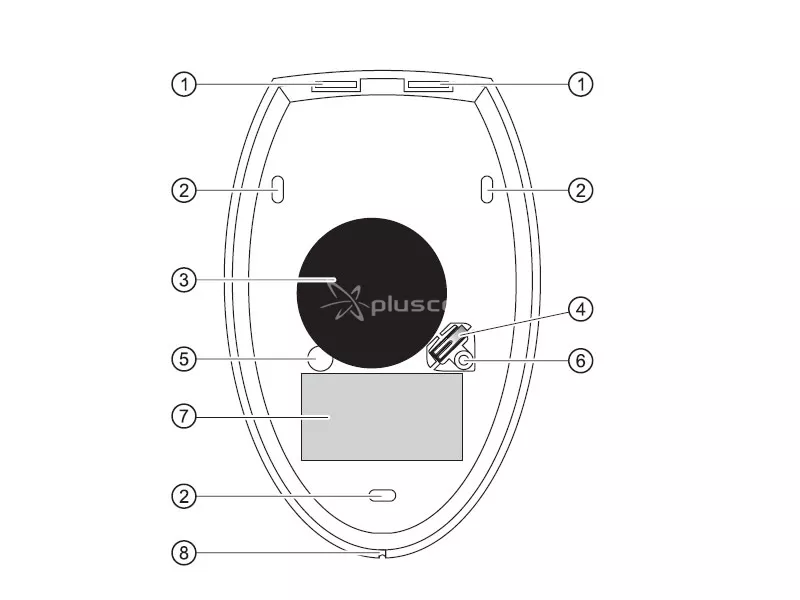

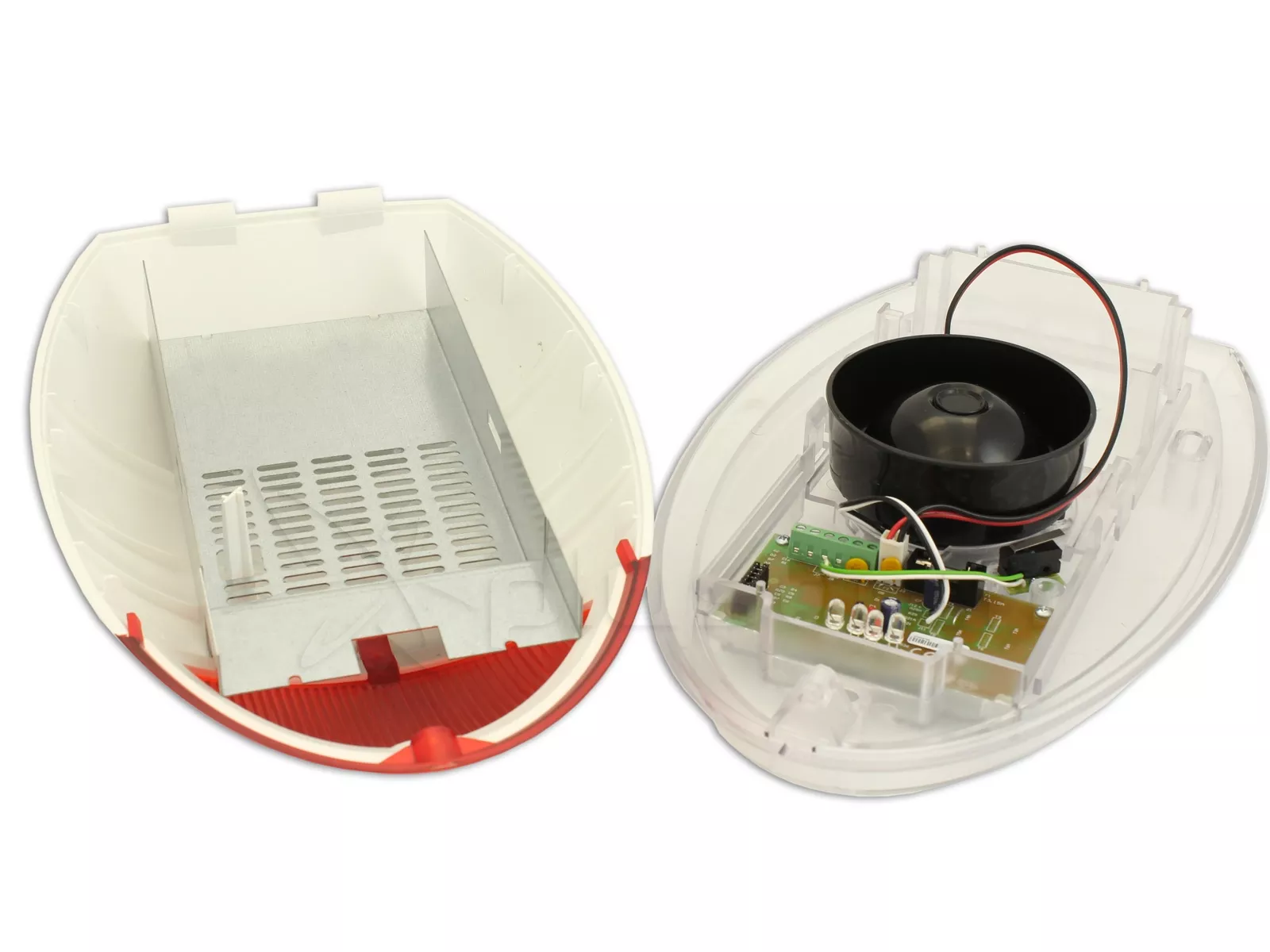

Explication du dessin :

1. trous de montage du couvercle.
2. trous pour les vis de fixation de la base au sol.
3. transducteur dynamique.
4. contact d'autoprotection (NC). Il est possible de remplacer le contact d'autoprotection mécanique par un interrupteur à lames hermétique, qui peut être acheté séparément.
5. Trou pour le passage des câbles.
6. un trou pour la vis de fixation du contact d'autoprotection. L'interrupteur d'autoprotection doit être vissé avec précaution afin de ne pas endommager les presse-étoupes qui le relient à la base du boîtier (ces presse-étoupes seront cassés si vous essayez de détacher le détecteur de la base).
7. carte électronique.
8. trou de vidange (ne pas boucher).

Satel SD-3001 R Dispositif de signalisation optique/acoustique externe

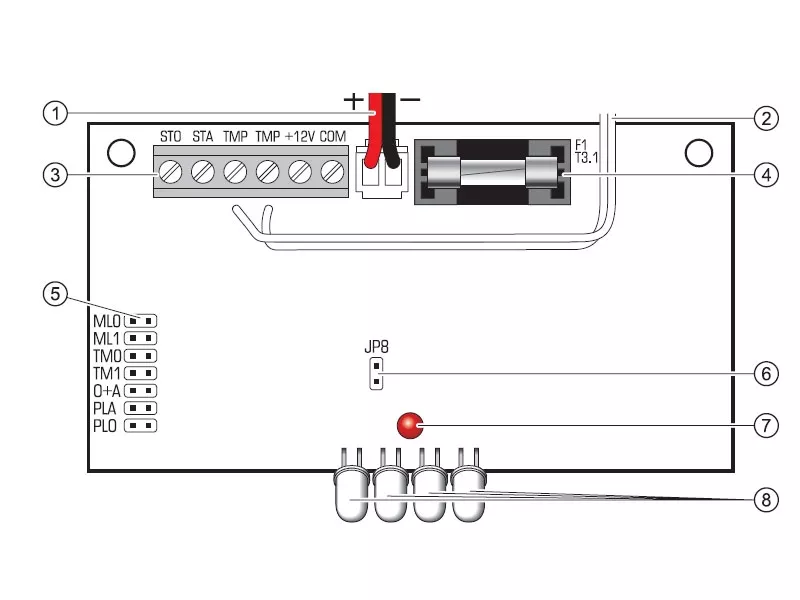

Description du diagramme :

1. fils pour la connexion à la batterie (rouge +, noir -).
2. fils pour le contact d'autoprotection.
3. bornes :
   • STO - contrôle du signal optique.
   • STA - contrôle de la signalisation acoustique.
   • TMP - circuit d'autoprotection.
   • +12V - alimentation.
   • COM - terre.
4. Fusible du système de charge de la batterie (3,15 A).
5. broches pour la configuration du dispositif d'alarme (voir chapitre CONFIGURATION DES SIGNAUX).
6. broches pour l'activation/désactivation de la signalisation de la présence d'une alimentation externe. La signalisation est activée lorsque les broches sont court-circuitées.
7. LED indiquant la présence d'une alimentation externe (clignotement court tous les deux ans environ). 3 secondes).
8. LED pour la signalisation visuelle des alarmes.
