Détecteur de mouvement IVOIRE est conçu pour être utilisé dans les systèmes d'alarme contre les cambriolages et les agressions.

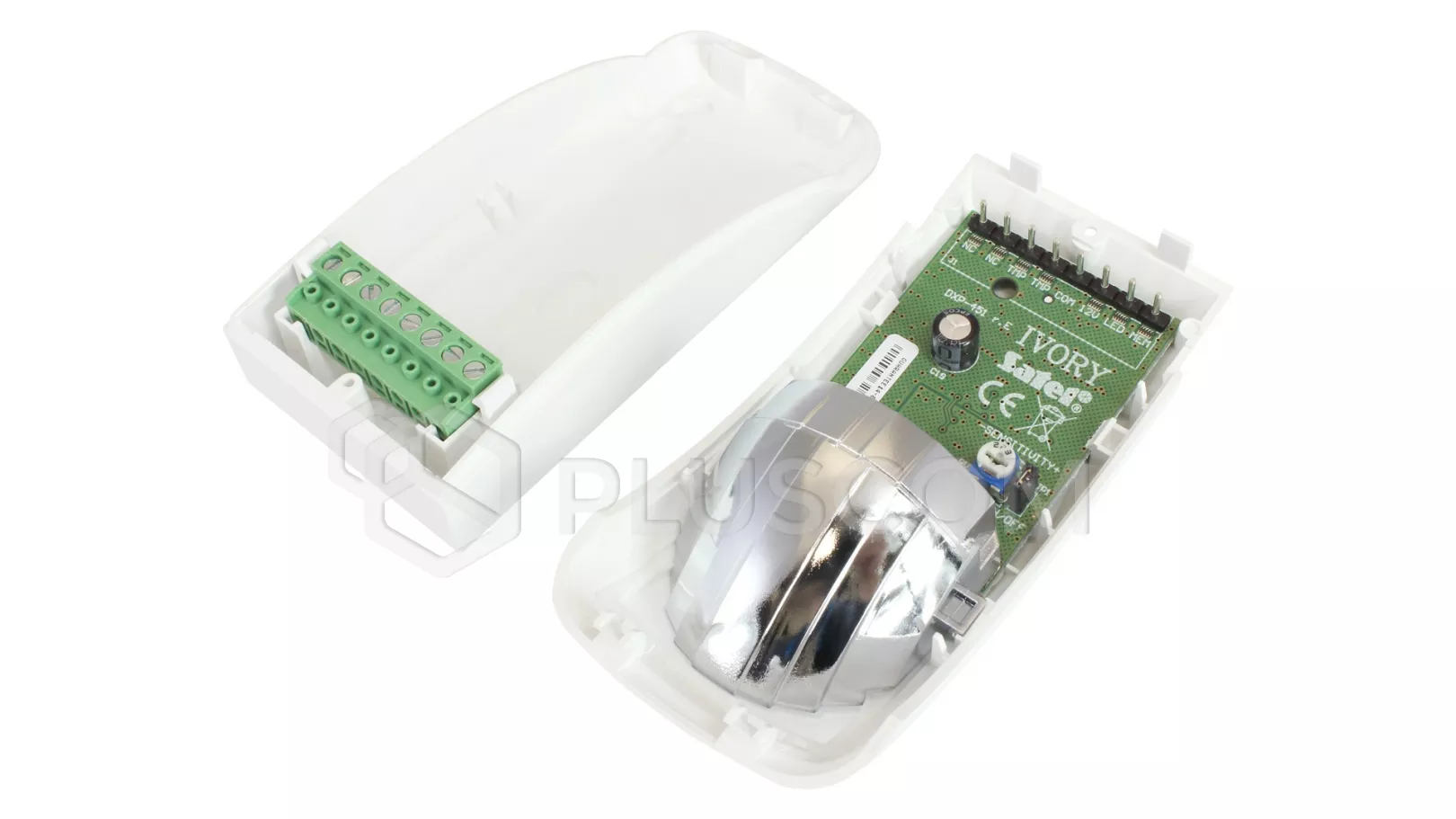

Le système optique du détecteur fonctionne sur la base d'une technologie de haute qualité. miroir segmenté de haute qualitéLe système optique du détecteur est basé sur un miroir segmenté de haute qualité, qui garantit une sensibilité uniforme dans toute la zone de couverture et élimine les "images fantômes". L'angle mort. L'utilisation d'un chemin optique de haute précision et d'un processeur de signal avancé a permis d'obtenir une sensibilité très élevée et une résistance aux fausses alarmes.
Un mécanisme numérique avancé de compensation de la température permet de fonctionner dans une large gamme de températures.
Les autres caractéristiques du détecteur sont les suivantes mémoire d'alarme et la possibilité de l'activation et la désactivation à distance de la LED.
Satel IVORY Détecteur PIR avancé avec optique spéculaire

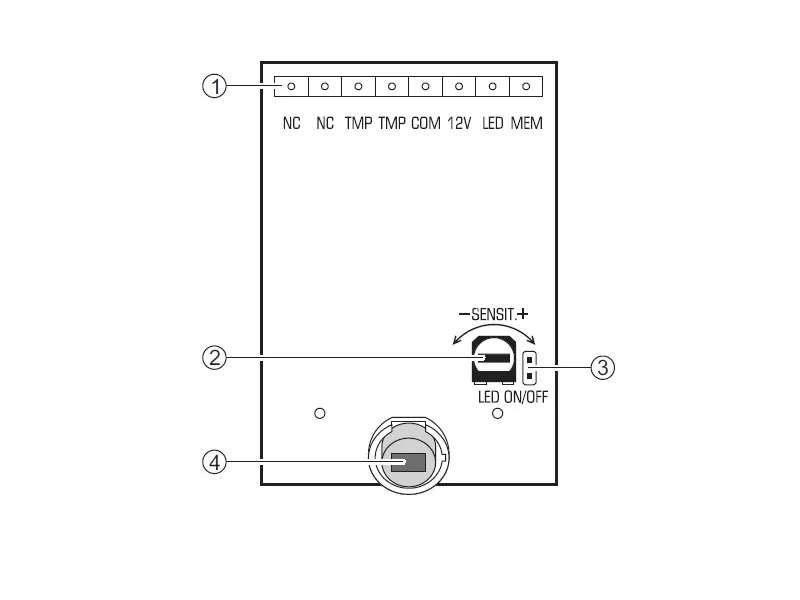

Explication du dessin :
- goupilles de fixation du bornier. Description des bornes :
- NC - relais (NC).
- TMP - contact d'autoprotection.
- COM - terre.
- 12V - entrée d'alimentation.
- LED - permet d'allumer ou d'éteindre la LED à distance si le cavalier est retiré des broches ON/OFF de la LED. La LED indique les violations lorsque l'entrée LED est court-circuitée à la masse. Une sortie de panneau de contrôle d'alarme de type OC programmée, par ex. Pour contrôler l'entrée, vous pouvez utiliser une sortie de panneau d'alarme de type OC programmée par exemple comme INDICATEUR DE MODE DE SERVICE ou INTERRUPTEUR BISTABLE.
- MEM - Entrée contrôlant la mémoire d'alarme. Une sortie de panneau de contrôle de type OC programmée comme INDICATEUR DE SENSIBILITÉ doit être connectée à cette entrée. Si l'entrée est court-circuitée à la terre et que le détecteur enregistre un mouvement - déclenchant ainsi une alarme - la LED signale la mémoire d'alarme en clignotant. La signalisation de la mémoire d'alarme se poursuit jusqu'à ce que l'entrée soit à nouveau court-circuitée à la terre. La déconnexion de l'entrée de la terre (désarmement) n'efface pas la mémoire d'alarme.
- Potentiomètre de réglage de la sensibilité du détecteur.
- Broches ON/OFF des LED. L'insertion du cavalier active la signalisation par la LED indépendamment de l'état de l'entrée de la LED.
- pyroélément.
Pendant 30 secondes après la mise sous tension, le détecteur est en état de démarrage, ce qui est indiqué par de brefs clignotements de la LED. Ce n'est qu'après ce délai que le détecteur passe à l'état de fonctionnement.
La détection d'un mouvement par le détecteur entraîne l'ouverture des contacts de relais pendant environ 30 secondes. 2 secondes. Cette ouverture s'accompagne de l'allumage d'une LED, ce qui permet à l'installateur de vérifier plus facilement le bon fonctionnement du détecteur et de délimiter approximativement la zone protégée. Le clignotement de la LED indique une mémoire d'alarme.
Le détecteur surveille la tension d'alimentation et le bon fonctionnement du trajet du signal. Si la tension chute en dessous de 9V (±5%) pendant plus de 2 secondes ou si un défaut est détecté sur le trajet du signal, le détecteur signale le défaut en activant le relais d'alarme et en allumant la LED en continu. La signalisation du défaut se poursuit pendant toute la durée du défaut.
