Satel RXH-2K Ensemble de radiocommandes universelles

Le contrôleur radio RXH-2K permet de commander à distance des appareils électriques à l'aide d'émetteurs radio (télécommandes).

Il peut coopérer avec un maximum de 340 télécommandes.

Prend en charge uniquement les télécommandes de 433 MHz.

Caractéristiques :

• 2 canaux indépendants avec sortie relais
• les sorties peuvent être configurées en mode monostable (temps de marche) ou en mode bistable (marche/arrêt)
• prise en charge d'un maximum de 340 télécommandes avec possibilité de gestion par PC
• indication de batterie faible
• confirmation de l'armement/désarmement
• configurable par PC
• Portée jusqu'à 200 m en champ libre
•

  Satel RXH-2K Ensemble de radiocommandes universelles

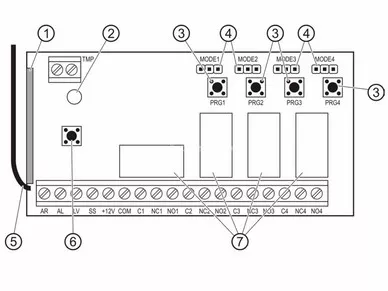

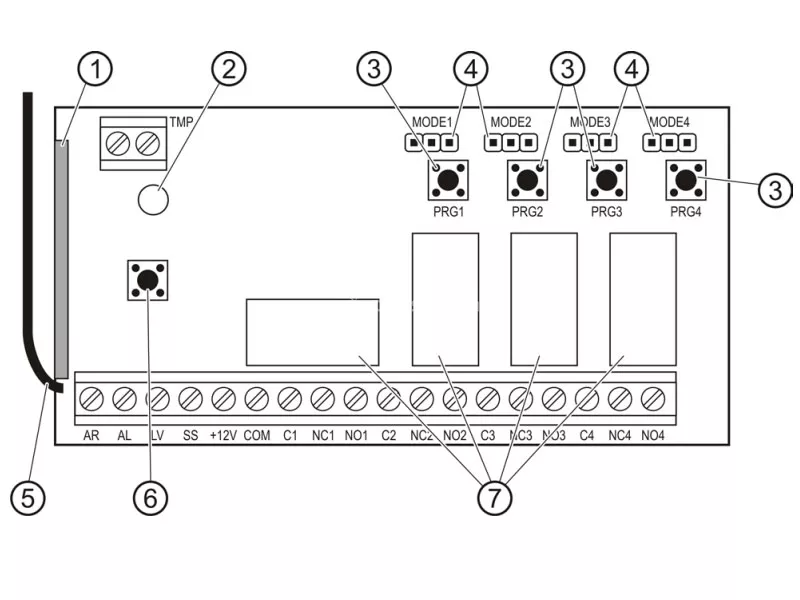

  Explication de la figure :

  1. Récepteur hétérodyne à haute sensibilité, insensible aux signaux parasites ;
  2. LED ;
  3. boutons de programmation (PRG1 - canal 1 ; PRG2 - canal 2 ; PRG3 - canal 3 ; PRG4 - canal 4) ;
  4. broches de programmation du mode relais (MODE1 - canal 1 ; MODE2 - canal 2 ; MODE3 - canal 3 ; MODE4 - canal 4) ;
  5. antenne ;
  6. contact d'autoprotection ;
  7. relais (seulement 2 dans le contrôleur RXH-2K).

  Montage

  La carte électronique du contrôleur radio contient des composants électroniques sensibles aux décharges électrostatiques. Il faut donc les décharger avant l'assemblage et éviter de toucher les composants de la carte électronique pendant l'assemblage.

  Le contrôleur radio RXH-2K/RXH-4K est proposé dans un boîtier en plastique. Lors de sa fermeture, il faut veiller à ne pas appuyer sur le bouton de programmation avec les câbles.

  Il est recommandé d'utiliser les piles prévues par le fabricant dans la télécommande. Il est nécessaire de vérifier périodiquement l'état des piles (par ex. Il est nécessaire de vérifier périodiquement l'état des piles (par exemple en observant la façon dont la LED sur la carte réceptrice s'allume lorsque l'on appuie sur le bouton de la télécommande) et, si nécessaire, de remplacer les piles usagées par des piles neuves.
